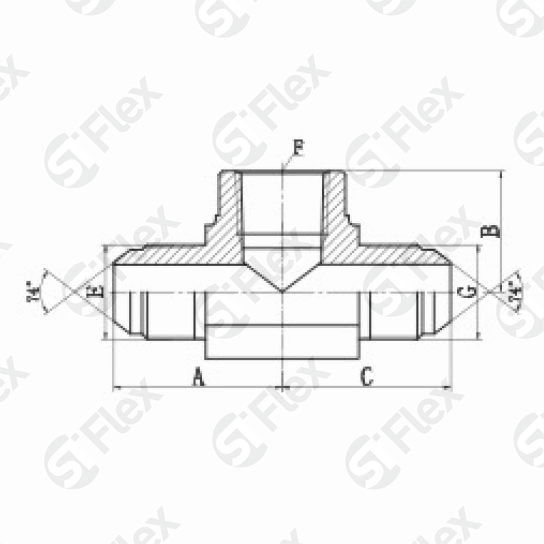

Т-образный, JIC 74°—Резьба Z (NPT), ввертной (ш-г-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка

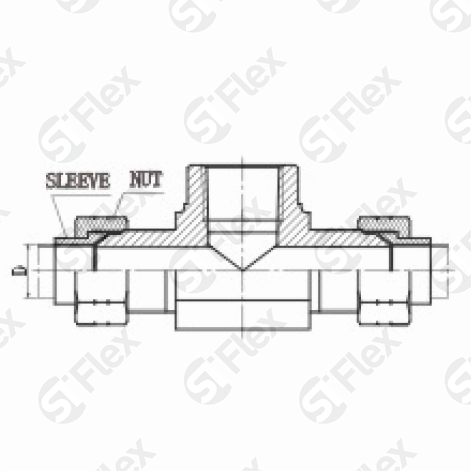

Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN
| Код заказа | Резьба | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|
| Е | F | G | B, мм | A, мм | C, мм | S1, мм | штук | |
| S0935-04 Код заказа | 7/16x20UN Резьба: Е | Z1/4x18 Резьба: F | 7/16x20UN Резьба: G | 22 Размеры: B, мм | 30 Размеры: A, мм | 30 Размеры: C, мм | 19 Размеры: S1, мм | |
| S0935-04-02-04 Код заказа | 7/16x20UN Резьба: Е | Z1/8x27 Резьба: F | 7/16x20UN Резьба: G | 17 Размеры: B, мм | 27 Размеры: A, мм | 27 Размеры: C, мм | 16 Размеры: S1, мм | |
| S0935-05-02-05 Код заказа | 1/2x20UN Резьба: Е | Z1/8x27 Резьба: F | 1/2x20UN Резьба: G | 17 Размеры: B, мм | 28 Размеры: A, мм | 28 Размеры: C, мм | 16 Размеры: S1, мм | |
| S0935-05-04-05 Код заказа | 1/2x20UN Резьба: Е | Z1/4x18 Резьба: F | 1/2x20UN Резьба: G | 22 Размеры: B, мм | 30 Размеры: A, мм | 30 Размеры: C, мм | 19 Размеры: S1, мм | |
| S0935-06 Код заказа | 9/16x18UN Резьба: Е | Z3/8x18 Резьба: F | 9/16x18UN Резьба: G | 26 Размеры: B, мм | 34 Размеры: A, мм | 34 Размеры: C, мм | 24 Размеры: S1, мм | |
| S0935-06-04-06 Код заказа | 9/16x18UN Резьба: Е | Z1/4x18 Резьба: F | 9/16x18UN Резьба: G | 22 Размеры: B, мм | 30 Размеры: A, мм | 30 Размеры: C, мм | 19 Размеры: S1, мм | |
| S0935-08 Код заказа | 3/4x16UN Резьба: Е | Z1/2x14 Резьба: F | 3/4x16UN Резьба: G | 31 Размеры: B, мм | 40 Размеры: A, мм | 40 Размеры: C, мм | 30 Размеры: S1, мм | |
| S0935-08-06-08 Код заказа | 3/4x16UN Резьба: Е | Z3/8x18 Резьба: F | 3/4x16UN Резьба: G | 26 Размеры: B, мм | 36 Размеры: A, мм | 36 Размеры: C, мм | 24 Размеры: S1, мм | |
| S0935-10-08-10 Код заказа | 7/8x14UN Резьба: Е | Z1/2x14 Резьба: F | 7/8x14UN Резьба: G | 31 Размеры: B, мм | 43 Размеры: A, мм | 43 Размеры: C, мм | 30 Размеры: S1, мм | |
| S0935-12 Код заказа | 1-1/16x12UN Резьба: Е | Z3/4x14 Резьба: F | 1-1/16x12UN Резьба: G | 35 Размеры: B, мм | 48 Размеры: A, мм | 48 Размеры: C, мм | 33 Размеры: S1, мм | |
| S0935-16 Код заказа | 1-5/16x12UN Резьба: Е | Z1x11.5 Резьба: F | 1-5/16x12UN Резьба: G | 41 Размеры: B, мм | 54 Размеры: A, мм | 54 Размеры: C, мм | 41 Размеры: S1, мм | |
| S0935-20 Код заказа | 1-5/8x12UN Резьба: Е | Z1-1/4x11.5 Резьба: F | 1-5/8x12UN Резьба: G | 43 Размеры: B, мм | 59 Размеры: A, мм | 59 Размеры: C, мм | 48 Размеры: S1, мм | |
