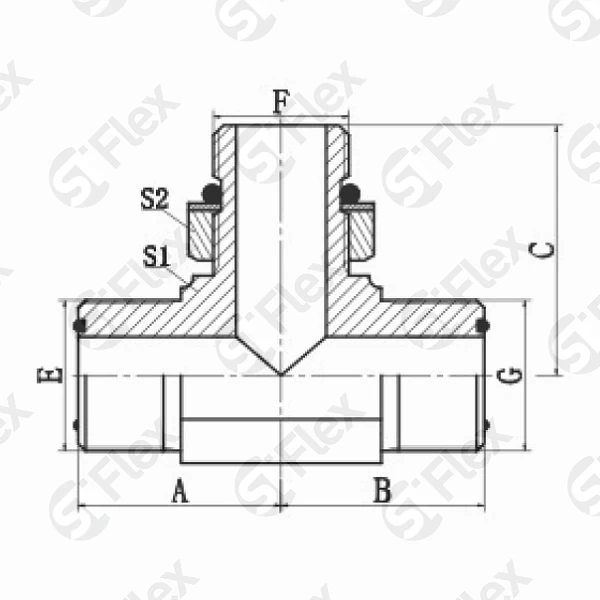

Т-образный, ORFS—Резьба М (Metric) регулируемая (ш-ш.к-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
| Код заказа | Резьба | Размеры | Количество | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Е | F | G | B, мм | A, мм | C, мм | S1, мм | S2, мм | штук | |
| S1023-04-04-14OG Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | M14x1.5 Резьба: G | 23 Размеры: B, мм | 23 Размеры: A, мм | 34 Размеры: C, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S1023-06-06-16OG Код заказа | 11/16x16UN Резьба: Е | 11/16x16UN Резьба: F | M16x1.5 Резьба: G | 27 Размеры: B, мм | 27 Размеры: A, мм | 38 Размеры: C, мм | 19 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S1023-08-08-22OG Код заказа | 13/16x16UN Резьба: Е | 13/16x16UN Резьба: F | M22x1.5 Резьба: G | 31 Размеры: B, мм | 31 Размеры: A, мм | 45 Размеры: C, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S1023-10-10-22OG Код заказа | 1x14UN Резьба: Е | 1x14UN Резьба: F | M22x1.5 Резьба: G | 37 Размеры: B, мм | 37 Размеры: A, мм | 48 Размеры: C, мм | 27 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S1023-12-12-27OG Код заказа | 1-3/16x12UN Резьба: Е | 1-3/16x12UN Резьба: F | M27x2.0 Резьба: G | 41 Размеры: B, мм | 41 Размеры: A, мм | 50 Размеры: C, мм | 30 Размеры: S1, мм | 32 Размеры: S2, мм | |
| S1023-16-16-33OG Код заказа | 1-7/16x12UN Резьба: Е | 1-7/16x12UN Резьба: F | M33x2.0 Резьба: G | 45 Размеры: B, мм | 45 Размеры: A, мм | 59 Размеры: C, мм | 36 Размеры: S1, мм | 41 Размеры: S2, мм | |
