Угловой 45°, BSP 60°—Резьба R (BSPT), ввертной (ш-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

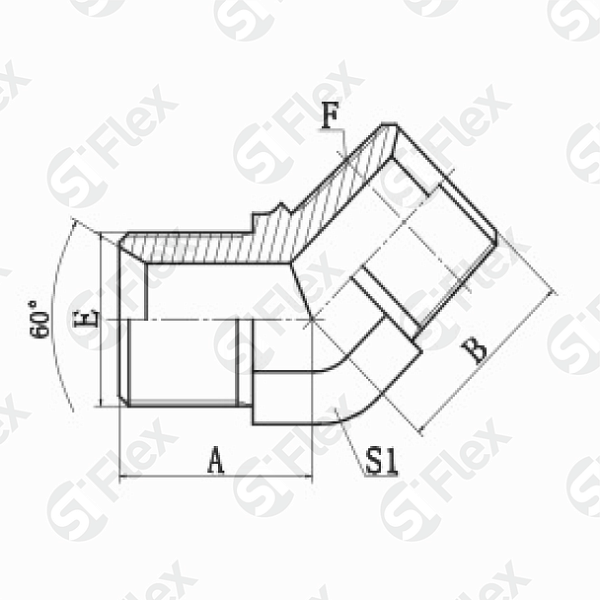

| Код заказа | Резьба | Размеры | Количество | |||
|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | S1, мм | штук | |
| S0618-02SP Код заказа | G1/8x28 Резьба: Е | R1/8x28 Резьба: F | 17 Размеры: B, мм | 17 Размеры: A, мм | 11 Размеры: S1, мм | |
| S0618-04SP Код заказа | G1/4x19 Резьба: Е | R1/4x19 Резьба: F | 21 Размеры: B, мм | 20 Размеры: A, мм | 14 Размеры: S1, мм | |
| S0618-04-06SP Код заказа | G1/4x19 Резьба: Е | R3/8x19 Резьба: F | 23 Размеры: B, мм | 21 Размеры: A, мм | 16 Размеры: S1, мм | |
| S0618-06SP Код заказа | G3/8x19 Резьба: Е | R3/8x19 Резьба: F | 23 Размеры: B, мм | 22 Размеры: A, мм | 16 Размеры: S1, мм | |
| S0618-06-04SP Код заказа | G3/8x19 Резьба: Е | R1/4x19 Резьба: F | 21 Размеры: B, мм | 22 Размеры: A, мм | 16 Размеры: S1, мм | |
| S0618-06-08SP Код заказа | G3/8x19 Резьба: Е | R1/2x14 Резьба: F | 30 Размеры: B, мм | 24 Размеры: A, мм | 22 Размеры: S1, мм | |
| S0618-06-12SP Код заказа | G3/8x19 Резьба: Е | R3/4x14 Резьба: F | 31 Размеры: B, мм | 26 Размеры: A, мм | 27 Размеры: S1, мм | |
| S0618-08SP Код заказа | G1/2x14 Резьба: Е | R1/2x14 Резьба: F | 30 Размеры: B, мм | 27 Размеры: A, мм | 22 Размеры: S1, мм | |
| S0618-08-06SP Код заказа | G1/2x14 Резьба: Е | R3/8x19 Резьба: F | 25 Размеры: B, мм | 27 Размеры: A, мм | 22 Размеры: S1, мм | |
| S0618-08-12SP Код заказа | G1/2x14 Резьба: Е | R3/4x14 Резьба: F | 31 Размеры: B, мм | 29 Размеры: A, мм | 27 Размеры: S1, мм | |
| S0618-10-08SP Код заказа | G5/8x14 Резьба: Е | R1/2x14 Резьба: F | 30 Размеры: B, мм | 29 Размеры: A, мм | 22 Размеры: S1, мм | |
| S0618-10-12SP Код заказа | G5/8x14 Резьба: Е | R3/4x14 Резьба: F | 35 Размеры: B, мм | 29 Размеры: A, мм | 27 Размеры: S1, мм | |
| S0618-12SP Код заказа | G3/4x14 Резьба: Е | R3/4x14 Резьба: F | 31 Размеры: B, мм | 31 Размеры: A, мм | 27 Размеры: S1, мм | |
| S0618-12-08SP Код заказа | G3/4x14 Резьба: Е | R1/2x14 Резьба: F | 31 Размеры: B, мм | 31 Размеры: A, мм | 27 Размеры: S1, мм | |
| S0618-12-16SP Код заказа | G3/4x14 Резьба: Е | R1x11 Резьба: F | 38 Размеры: B, мм | 33 Размеры: A, мм | 33 Размеры: S1, мм | |
| S0618-16SP Код заказа | G1x11 Резьба: Е | R1x11 Резьба: F | 38 Размеры: B, мм | 35 Размеры: A, мм | 33 Размеры: S1, мм | |
| S0618-16-12SP Код заказа | G1x11 Резьба: Е | R3/4x14 Резьба: F | 33 Размеры: B, мм | 35 Размеры: A, мм | 33 Размеры: S1, мм | |
| S0618-16-20SP Код заказа | G1x11 Резьба: Е | R1-1/4x11 Резьба: F | 43 Размеры: B, мм | 39 Размеры: A, мм | 41 Размеры: S1, мм | |
| S0618-20SP Код заказа | G1-1/4x11 Резьба: Е | R1-1/4x11 Резьба: F | 43 Размеры: B, мм | 39 Размеры: A, мм | 41 Размеры: S1, мм | |
| S0618-20-16SP Код заказа | G1-1/4x11 Резьба: Е | R1x11 Резьба: F | 42 Размеры: B, мм | 39 Размеры: A, мм | 41 Размеры: S1, мм | |
| S0618-20-24SP Код заказа | G1-1/4x11 Резьба: Е | R1-1/2x11 Резьба: F | 48 Размеры: B, мм | 42 Размеры: A, мм | 48 Размеры: S1, мм | |
| S0618-24SP Код заказа | G1-1/2x11 Резьба: Е | R1-1/2x11 Резьба: F | 48 Размеры: B, мм | 44 Размеры: A, мм | 48 Размеры: S1, мм | |
| S0618-24-20SP Код заказа | G1-1/2x11 Резьба: Е | R1-1/4x11 Резьба: F | 46 Размеры: B, мм | 44 Размеры: A, мм | 48 Размеры: S1, мм | |
| S0618-24-32SP Код заказа | G1-1/2x11 Резьба: Е | R2x11 Резьба: F | 61 Размеры: B, мм | 51 Размеры: A, мм | 63 Размеры: S1, мм | |
| S0618-32SP Код заказа | G2x11 Резьба: Е | R2x11 Резьба: F | 56 Размеры: B, мм | 50 Размеры: A, мм | 63 Размеры: S1, мм | |
| S0618-32-24SP Код заказа | G2x11 Резьба: Е | R1-1/2x11 Резьба: F | 53 Размеры: B, мм | 51 Размеры: A, мм | 63 Размеры: S1, мм | |
