Угловой 90°, JIC 74°—Резьба Z (NPT), ввертной (ш-г)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка

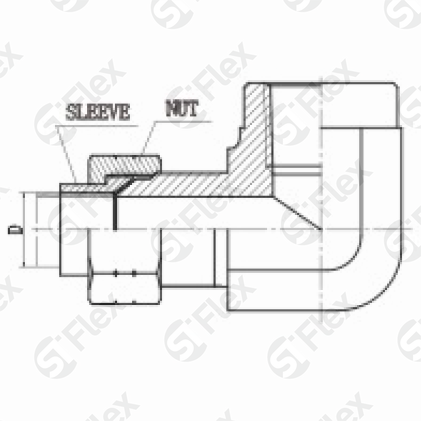

Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

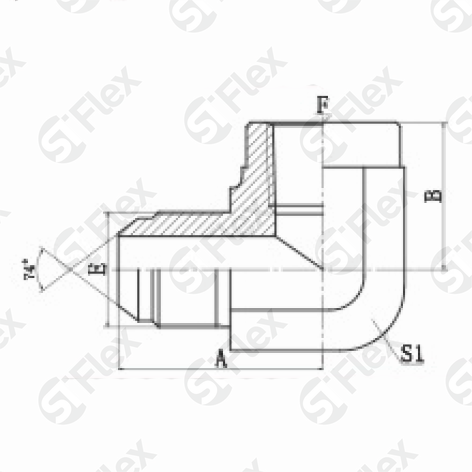

| Код заказа | Резьба | Размеры | Количество | |||
|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | S1, мм | штук | |
| S0934-04-02 Код заказа | 7/16x20UN Резьба: Е | Z1/8x27 Резьба: F | 17 Размеры: B, мм | 28 Размеры: A, мм | 16 Размеры: S1, мм | |
| S0934-04 Код заказа | 7/16x20UN Резьба: Е | Z1/4x18 Резьба: F | 22 Размеры: B, мм | 31 Размеры: A, мм | 19 Размеры: S1, мм | |
| S0934-06-04 Код заказа | 9/16x18UN Резьба: Е | Z1/4x18 Резьба: F | 22 Размеры: B, мм | 31 Размеры: A, мм | 19 Размеры: S1, мм | |
| S0934-06 Код заказа | 9/16x18UN Резьба: Е | Z3/8x18 Резьба: F | 26 Размеры: B, мм | 34 Размеры: A, мм | 24 Размеры: S1, мм | |
| S0934-08-04 Код заказа | 3/4x16UN Резьба: Е | Z1/4x18 Резьба: F | 22 Размеры: B, мм | 32 Размеры: A, мм | 19 Размеры: S1, мм | |
| S0934-08 Код заказа | 3/4x16UN Резьба: Е | Z1/2x14 Резьба: F | 31 Размеры: B, мм | 40 Размеры: A, мм | 30 Размеры: S1, мм | |
| S0934-12-08 Код заказа | 1-1/16x12UN Резьба: Е | Z1/2x14 Резьба: F | 31 Размеры: B, мм | 46 Размеры: A, мм | 30 Размеры: S1, мм | |
| S0934-12 Код заказа | 1-1/16x12UN Резьба: Е | Z3/4x14 Резьба: F | 35 Размеры: B, мм | 48 Размеры: A, мм | 33 Размеры: S1, мм | |
| S0934-12-16 Код заказа | 1-1/16x12UN Резьба: Е | Z1x11.5 Резьба: F | 41 Размеры: B, мм | 53 Размеры: A, мм | 41 Размеры: S1, мм | |
| S0934-16-12 Код заказа | 1-5/16x12UN Резьба: Е | Z3/4x14 Резьба: F | 35 Размеры: B, мм | 49 Размеры: A, мм | 33 Размеры: S1, мм | |
| S0934-16 Код заказа | 1-5/16x12UN Резьба: Е | Z1x11.5 Резьба: F | 41 Размеры: B, мм | 55 Размеры: A, мм | 41 Размеры: S1, мм | |
| S0934-20 Код заказа | 1-5/8x12UN Резьба: Е | Z1-1/4x11.5 Резьба: F | 43 Размеры: B, мм | 59 Размеры: A, мм | 48 Размеры: S1, мм | |
| S0934-24 Код заказа | 1-7/8x12UN Резьба: Е | Z1-1/2x11.5 Резьба: F | 53 Размеры: B, мм | 73 Размеры: A, мм | 63 Размеры: S1, мм | |
