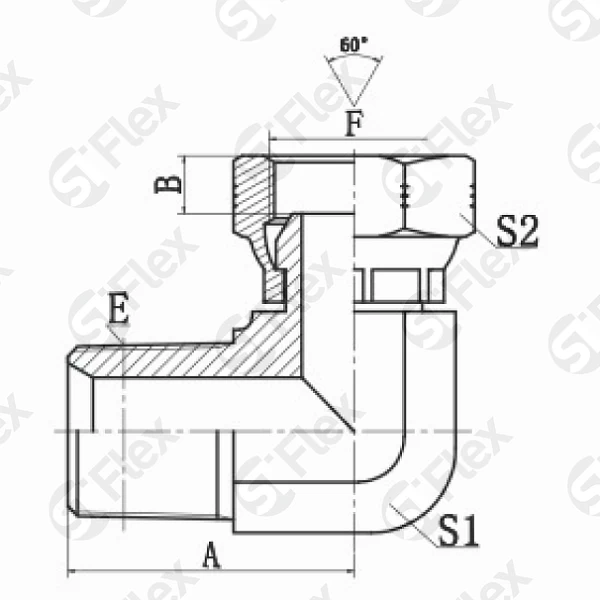

Угловой 90°, NPSM 60°—Резьба Z (NPT), ввертной (ш-г)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | S1, мм | S2, мм | штук | |
| S1103-02 Код заказа | Z1/8x27 Резьба: Е | Z1/8x27 Резьба: F | 4 Размеры: B, мм | 21 Размеры: A, мм | 11 Размеры: S1, мм | 15 Размеры: S2, мм | |
| S1103-02-04 Код заказа | Z1/8x27 Резьба: Е | Z1/4x18 Резьба: F | 5 Размеры: B, мм | 21 Размеры: A, мм | 11 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S1103-04-02 Код заказа | Z1/4x18 Резьба: Е | Z1/8x27 Резьба: F | 4 Размеры: B, мм | 26 Размеры: A, мм | 14 Размеры: S1, мм | 15 Размеры: S2, мм | |
| S1103-04 Код заказа | Z1/4x18 Резьба: Е | Z1/4x18 Резьба: F | 5 Размеры: B, мм | 26 Размеры: A, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S1103-04-06 Код заказа | Z1/4x18 Резьба: Е | Z3/8x18 Резьба: F | 6 Размеры: B, мм | 26 Размеры: A, мм | 14 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S1103-06 Код заказа | Z3/8x18 Резьба: Е | Z3/8x18 Резьба: F | 6 Размеры: B, мм | 31 Размеры: A, мм | 19 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S1103-06-04 Код заказа | Z3/8x18 Резьба: Е | Z1/4x18 Резьба: F | 5 Размеры: B, мм | 31 Размеры: A, мм | 19 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S1103-06-08 Код заказа | Z3/8x18 Резьба: Е | Z1/2x14 Резьба: F | 8 Размеры: B, мм | 31 Размеры: A, мм | 19 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S1103-08 Код заказа | Z1/2x14 Резьба: Е | Z1/2x14 Резьба: F | 8 Размеры: B, мм | 37 Размеры: A, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S1103-08-06 Код заказа | Z1/2x14 Резьба: Е | Z3/8x18 Резьба: F | 6 Размеры: B, мм | 37 Размеры: A, мм | 22 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S1103-08-12 Код заказа | Z1/2x14 Резьба: Е | Z3/4x14 Резьба: F | 9 Размеры: B, мм | 38 Размеры: A, мм | 24 Размеры: S1, мм | 32 Размеры: S2, мм | |
| S1103-12 Код заказа | Z3/4x14 Резьба: Е | Z3/4x14 Резьба: F | 9 Размеры: B, мм | 44 Размеры: A, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм | |
| S1103-12-08 Код заказа | Z3/4x14 Резьба: Е | Z1/2x14 Резьба: F | 8 Размеры: B, мм | 44 Размеры: A, мм | 27 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S1103-12-16 Код заказа | Z3/4x14 Резьба: Е | Z1x11.5 Резьба: F | 11 Размеры: B, мм | 45 Размеры: A, мм | 30 Размеры: S1, мм | 41 Размеры: S2, мм | |
| S1103-16 Код заказа | Z1x11.5 Резьба: Е | Z1x11.5 Резьба: F | 11 Размеры: B, мм | 50 Размеры: A, мм | 33 Размеры: S1, мм | 41 Размеры: S2, мм | |
| S1103-16-12 Код заказа | Z1x11.5 Резьба: Е | Z3/4x14 Резьба: F | 9 Размеры: B, мм | 50 Размеры: A, мм | 33 Размеры: S1, мм | 32 Размеры: S2, мм | |
| S1103-20-16 Код заказа | Z1-1/4x11.5 Резьба: Е | Z1x11.5 Резьба: F | 11 Размеры: B, мм | 55 Размеры: A, мм | 41 Размеры: S1, мм | 41 Размеры: S2, мм | |
| S1103-20 Код заказа | Z1-1/4x11.5 Резьба: Е | Z1-1/4x11.5 Резьба: F | 11 Размеры: B, мм | 55 Размеры: A, мм | 41 Размеры: S1, мм | 50 Размеры: S2, мм | |
| S1103-24 Код заказа | Z1-1/2x11.5 Резьба: Е | Z1-1/2x11.5 Резьба: F | 11 Размеры: B, мм | 60 Размеры: A, мм | 48 Размеры: S1, мм | 55 Размеры: S2, мм | |
| S1103-32 Код заказа | Z2x11.5 Резьба: Е | Z2x11.5 Резьба: F | 11 Размеры: B, мм | 74 Размеры: A, мм | 63 Размеры: S1, мм | 70 Размеры: S2, мм | |
