Угловой 90°, ORFS—Резьба Z (NPT), ввертной (ш-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

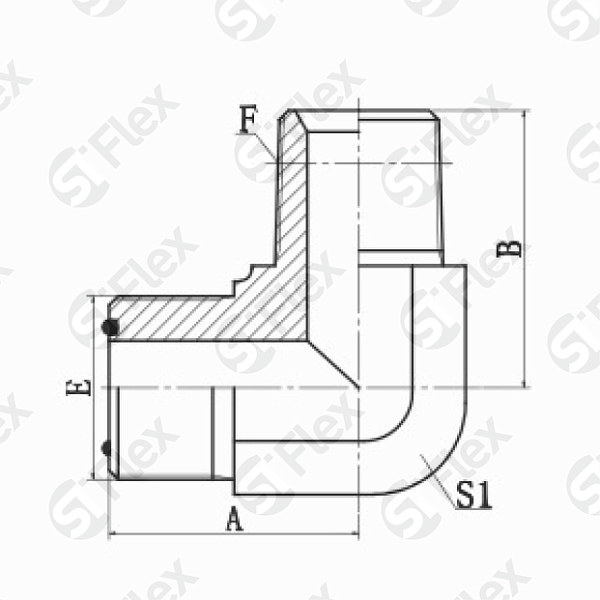

| Код заказа | Резьба | Размеры | Количество | |||
|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | S1, мм | штук | |
| S1019-04-02 Код заказа | 9/16x18UN Резьба: Е | Z1/8x27 Резьба: F | 24 Размеры: B, мм | 23 Размеры: A, мм | 14 Размеры: S1, мм | |
| S1019-04 Код заказа | 9/16x18UN Резьба: Е | Z1/4x18 Резьба: F | 26 Размеры: B, мм | 23 Размеры: A, мм | 14 Размеры: S1, мм | |
| S1019-06-04 Код заказа | 11/16x16UN Резьба: Е | Z1/4x18 Резьба: F | 29 Размеры: B, мм | 27 Размеры: A, мм | 19 Размеры: S1, мм | |
| S1019-06 Код заказа | 11/16x16UN Резьба: Е | Z3/8x18 Резьба: F | 31 Размеры: B, мм | 28 Размеры: A, мм | 19 Размеры: S1, мм | |
| S1019-06-08 Код заказа | 11/16x16UN Резьба: Е | Z1/2x14 Резьба: F | 37 Размеры: B, мм | 29 Размеры: A, мм | 22 Размеры: S1, мм | |
| S1019-08-06 Код заказа | 13/16x16UN Резьба: Е | Z3/8x18 Резьба: F | 34 Размеры: B, мм | 31 Размеры: A, мм | 22 Размеры: S1, мм | |
| S1019-08 Код заказа | 13/16x16UN Резьба: Е | Z1/2x14 Резьба: F | 37 Размеры: B, мм | 31 Размеры: A, мм | 22 Размеры: S1, мм | |
| S1019-08-12 Код заказа | 13/16x16UN Резьба: Е | Z3/4x14 Резьба: F | 44 Размеры: B, мм | 35 Размеры: A, мм | 27 Размеры: S1, мм | |
| S1019-10-08 Код заказа | 1x14UN Резьба: Е | Z1/2x14 Резьба: F | 40 Размеры: B, мм | 37 Размеры: A, мм | 27 Размеры: S1, мм | |
| S1019-10-12 Код заказа | 1x14UN Резьба: Е | Z3/4x14 Резьба: F | 44 Размеры: B, мм | 37 Размеры: A, мм | 27 Размеры: S1, мм | |
| S1019-12-08 Код заказа | 1-3/16x12UN Резьба: Е | Z1/2x14 Резьба: F | 42 Размеры: B, мм | 40 Размеры: A, мм | 30 Размеры: S1, мм | |
| S1019-12 Код заказа | 1-3/16x12UN Резьба: Е | Z3/4x14 Резьба: F | 46 Размеры: B, мм | 41 Размеры: A, мм | 30 Размеры: S1, мм | |
| S1019-12-16 Код заказа | 1-3/16x12UN Резьба: Е | Z1x11.5 Резьба: F | 50 Размеры: B, мм | 43 Размеры: A, мм | 33 Размеры: S1, мм | |
| S1019-16-12 Код заказа | 1-7/16x12UN Резьба: Е | Z3/4x14 Резьба: F | 49 Размеры: B, мм | 45 Размеры: A, мм | 36 Размеры: S1, мм | |
| S1019-16 Код заказа | 1-7/16x12UN Резьба: Е | Z1x11.5 Резьба: F | 52 Размеры: B, мм | 45 Размеры: A, мм | 36 Размеры: S1, мм | |
| S1019-20-16 Код заказа | 1-11/16x12UN Резьба: Е | Z1x11.5 Резьба: F | 55 Размеры: B, мм | 48 Размеры: A, мм | 41 Размеры: S1, мм | |
| S1019-20 Код заказа | 1-11/16x12UN Резьба: Е | Z1-1/4x11.5 Резьба: F | 55 Размеры: B, мм | 48 Размеры: A, мм | 41 Размеры: S1, мм | |
| S1019-24 Код заказа | 2x12UN Резьба: Е | Z1/2x11.5 Резьба: F | 61 Размеры: B, мм | 54 Размеры: A, мм | 50 Размеры: S1, мм | |
