Что такое штуцеры и чем они отличаются от фитингов

Что такое штуцер простыми словами

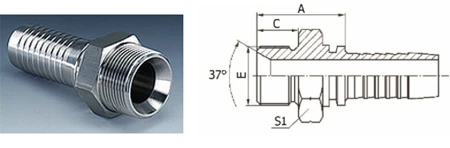

Штуцер — это соединительный элемент трубопроводных систем, предназначенный для надежного крепления шлангов и трубопроводов с резьбовыми или быстросъемными соединениями. Внешне штуцер выглядит как цилиндрическая деталь из металла или пластика с наружной или внутренней резьбой на конце. Иногда один из концов выполнен в виде конусообразной «елочки» для плотного соединения гибкого шланга. Такая конструкция обеспечивает герметичное и надежное соединение, позволяя безопасно подключать шланги к трубопроводам, насосам, резервуарам и другому оборудованию.

Как и где используются штуцеры

Штуцер предназначен для соединения трубопроводов, которые могут работать под давлением. Такие элементы широко применяются:

• в гидравлических системах (в том числе РВД — рукавах высокого давления);


• в пневматических установках;


• в топливных и масляных магистралях;


• на промышленном и автомобильном оборудовании.



Штуцеры широко применяются в промышленности, строительстве, автомобильной и бытовой технике. Благодаря разнообразию конструкций и материалов, они позволяют создавать надежные и долговечные соединения в самых разных условиях эксплуатации, что делает их незаменимыми элементами современных инженерных систем.

Какие бывают штуцера

Штуцеры различаются по назначению, конструкции, способу монтажа и типу соединения. Каждый вид адаптирован под конкретные задачи, среды эксплуатации и рабочие параметры системы. Наиболее распространенные виды включают в себя:

1. Быстросъемные штуцеры
   Обеспечивают быстрое подключение и отключение шлангов или трубопроводов без сброса давления. Используются в автосервисах, автомойках и мастерских.Делятся на ответные части «мама» и «папа» (ниппель и розетка) для соединения друг с другом.
2. Штуцеры-елочки
   Применяются для герметичного соединения гибких шлангов с металлическими трубопроводами или емкостями. Конструкция включает резьбовую часть и конусообразную «елочку».
3. Пятивыводные штуцеры
   Многофункциональные элементы с пятью выходными зонами для подключения нескольких устройств одновременно, обеспечивая распределение потока без потери герметичности.

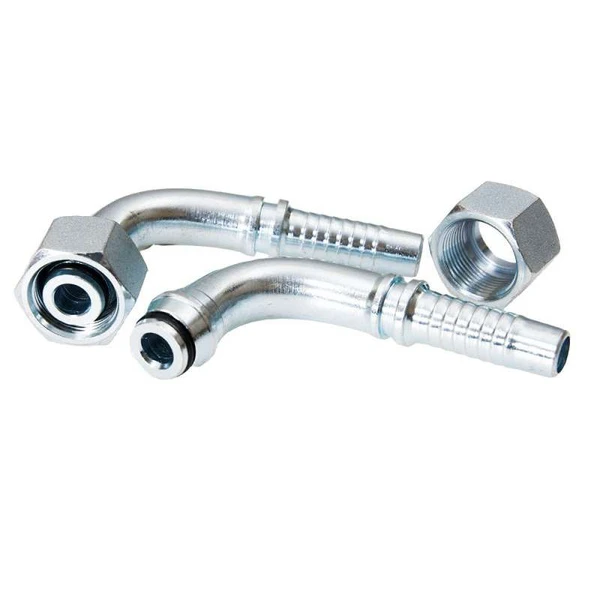

4. Поворотные штуцеры
   Снабжены вращающимся шарниром, компенсируют изгибы и предотвращают деформацию трубопровода при повышенном давлении, увеличивая долговечность соединений.
5. Соединительные штуцеры
   Используются для подсоединения насосного оборудования, сантехнических элементов и фильтров. Обычно изготавливаются из нержавеющей стали для защиты от коррозии.
6. Переходные штуцеры
   Предназначены для соединения труб и шлангов разных диаметров и интеграции с резервуарами или оборудованием. Обеспечивают герметичность и стабильное давление.
7. Приварные штуцеры
   Фиксируются сваркой, применяются в химической, нефтеперерабатывающей и промышленной отрасли. Обеспечивают прочность и герметичность при агрессивных средах и температурных перепадах.
8. Цанговые штуцеры
   Металлическая втулка с боковыми разрезами прижимает трубу к патрону, обеспечивая герметичность и надежность соединения под высоким давлением.
9. Переборочные штуцеры
   Применяются для прокладки труб и рукавов через перегородки. Фиксируют два магистральных элемента, сохраняя герметичность при высоком давлении.
10. Ввертные штуцеры
    Втулки с наружной резьбой с обеих сторон, ввинчивающиеся в элементы с внутренней резьбой. Используются для стационарных соединений, обеспечивая прочность и долговечность.

Из какого материала штуцеры делают чаще всего

Штуцеры изготавливаются из разнообразных материалов, каждый из которых выбирается с учетом условий эксплуатации: давления, температуры и химической агрессивности рабочей среды. Наиболее распространенные материалы — латунь, нержавеющая сталь, алюминий, медь и высокопрочные полимеры. Латунные и стальные изделия обычно применяют в трубопроводных системах водоснабжения, отопления и газопроводах, где требуется высокая прочность и стойкость к коррозии. Пластиковые и полимерные варианты используются в низкодавленых системах, где важны легкость и химическая инертность.

Что такое фитинги

Фитинги — это специальные соединительные элементы, которые используются для создания разветвлений, изгибов, переходов между трубами разного диаметра, а также для герметичного соединения отдельных участков трубопроводных систем.

Фитинг и штуцер одно и тоже?

Ответ: нет, но штуцер можно отнести к фитингам.

Фитинг – это общее название для всех соединительных деталей трубопроводов. В эту категорию входят муфты, уголки, тройники, переходники и другие элементы. Штуцер – лишь одна из разновидностей фитинга, применяемая для подключения шлангов, труб или оборудования.

Отличие фитинга от штуцера заключается в том, что штуцер почти всегда имеет резьбовую часть и патрубок (гладкий, рифленый или конический), к которому крепится шланг с помощью хомута или гайки. Таким образом:

Фитинг – это общий класс соединительных элементов;

Штуцер – его подтип, предназначенный преимущественно для соединений с гибкими шлангами.

Как выбрать нужный штуцер

Рассмотрим ключевые параметры, на которые следует обратить внимание:

1. Рабочее давление системы
   Каждый штуцер рассчитан на определенное предельное давление. Если фактическое давление в системе выше допустимого, соединение может разрушиться. Например, для гидравлических систем с высоким давлением (до 350 бар и выше) применяются штуцера из закаленной стали с дополнительными уплотнительными кольцами, а для пневмосетей низкого давления подойдут изделия из латуни или полимеров.
2. Диаметр шланга и резьбы
   Совместимость по размерам – обязательное условие. Подбор осуществляется по внутреннему диаметру шланга и типу резьбы на сопрягаемых деталях. Несоответствие размеров приведет к разгерметизации или повреждению стенок шланга. Для точного выбора ориентируются на стандарты ISO, DIN или ГОСТ, где указаны размеры резьбовых соединений (например, М12х1,5 или G1/4).
3. Материал и среда эксплуатации
   Материал штуцера должен соответствовать рабочей среде и условиям эксплуатации. Для агрессивных жидкостей, масел и топлива выбирают нержавеющую сталь или латунь с никелированным покрытием. В химических производствах применяются коррозионно-стойкие сплавы. Если рабочая температура превышает +150 °С, пластиковые детали использовать недопустимо.
4. Стандарт изготовления (ГОСТ или международный аналог)
   Штуцеры производятся по различным стандартам: ГОСТ (для России и СНГ), DIN (Германия), ISO (международный стандарт). Несоответствие стандартов может привести к несовместимости резьбы и уплотнительных элементов. Поэтому при подключении импортного оборудования важно учитывать тип резьбы (метрическая, трубная цилиндрическая BSP, коническая NPT).

Почему важен правильный выбор?
Неправильный подбор может привести к серьезным последствиям:

• Протечки рабочей среды;


• Падение давления в системе;


• Повреждение шланга из-за некорректного диаметра штуцера;


• Повышенный износ уплотнительных колец и резьбовых соединений.

Регламентирующие стандарты: ГОСТы и аналоги

Для производства и применения штуцеров действуют следующие нормы:

• 24504-80 — Определяет требования к резьбовым соединениям в трубопроводах, включая ввертные элементы с концом под врезающееся кольцо.
• 21872-78 — Устанавливает нормы для переборочных штуцеров, применяемых в резьбовых трубопроводных соединениях.
• 21858-78 — Регламентирует ввертные фитинги, предназначенные для аналогичных соединений.
• 21857-78 — Стандарт для переходных соединительных деталей трубопроводов.
• 25681-83 — Описывает требования к поворотным соединительным штуцерам.
• 24073-80 — Определяет стандарты для переходных элементов с врезающимися кольцами.
• 24090-80 — Охватывает переборочные штуцеры, аналогичные указанным в предыдущем стандарте.
• 24087-80 — Регламентирует крестовые соединения с врезающимися кольцами.
• 24074-80 — Стандарт для ввертных элементов данной группы.
• 28942.4-91 — Определяет требования к ввертным фитингам с резиновыми уплотнительными кольцами.
• 24091-80 — Устанавливает нормы для соединительных деталей с врезающимися кольцами и заглушками.

Эти документы регламентируют размеры, допуски, материал и методы испытаний.

Подводим итоги

• Штуцер – это соединительный элемент, входящий в категорию фитингов, но имеющий свою форму и функцию;
• Он обеспечивает надежное соединение трубопроводных элементов и предотвращает утечки;
• Существует множество разновидностей штуцеров – по резьбе, форме и назначению;

Важно подбирать их по ГОСТам, чтобы обеспечить совместимость и надежность.
