Окорочные станки

Окорочный станок для РВД – ручное, механизированное или автоматизированное оборудование для снятия наружного и/или внешнего слоя резины до армированной оплетки у рукавов высокого давления. Окорка необходима для качественного крепления муфты и обеспечения надежного соединения 3-, 4-, 6-навивочных РВД. В зависимости от предназначения окорочный станок может быть мобильного и промышленного типа.

Особенности окорочных станков для РВД

Ручное приспособление предназначено для снятия внутренних и наружных слоев резины гидравлических шлангов. Окорочный ручной станок для РВД оснащается стационарным шпинделем и держателем оснастки с одним резцом, на котором устанавливается необходимый вылет для снятия слоя. Приспособление применяется в мастерских, небольших сервисных центрах.

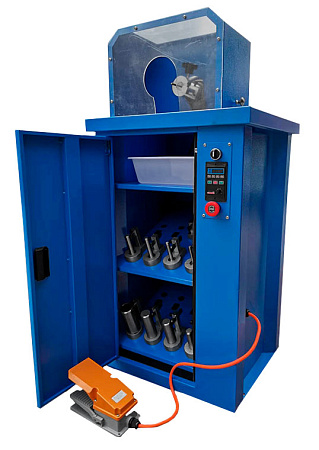

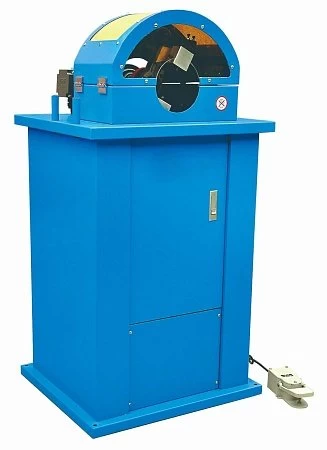

Рабочий механизм окорочного станка – вращающийся шпиндель с оправкой и узлом с резцами наружной, внутренней окорки или с удлиненными ножами для обработки рукавов под фитинги «интерлок». Настройка глубины реза осуществляется по шкале на штанге. Метрическими винтами выставляются держатели с ножами под заданный размер. Обработка проводится обоими резцами одномоментно с целью компенсирования сил резки, а также во избежание повреждения оправки.

Конструкцией машины предусмотрено вращение резцов по часовой и против часовой стрелки. Это важно для обработки навивочных шлангов. Чтобы не повредить, не деформировать корд направление движения ножа должно совпадать с направлением спирали. При переходе с внешней окорки на внутреннюю направление движения резцов меняется. Сбор, удаление резиновой стружки осуществляется благодаря встроенному съемному лотку. Система блокировки срабатывает при незакрытой защитной крышке.

Окорочное электрооборудование применяется на средних и крупных производствах.

Сферы применения

Зачистной станок применяется в производстве рукавов для гидравлических систем. Его использование обеспечивает высокий уровень качества, долгий срок эксплуатации выпускаемых изделий. Аппарат также задействован в качестве дополнительной технологической линии для очистки внутренней поверхности гибких шлангов во время их прокладки и/или установки, а также во время ремонта в полевых условиях.

Преимущества окорочного оборудования

• Окорка рукавов высокого давления на специализированном оборудовании гарантирует высокое качество изделия на выходе.
• Правильная окорка РВД обеспечивает надежное соединение между шлангами с арматурой, что, в свою очередь, предотвращает протечку, поломку магистралей.
• При ремонте гидравлических систем посредством применения окорочных машин можно сэкономить время, физические затраты в плане введения системы в эксплуатацию.

Основные технические характеристики окорочных станков для РВД

• Одновременная зачистка внутреннего, наружного слоев для РВД до 2 дюймов;
• Одновременная зачистка внутреннего, наружного слоев для РВД до 3 дюймов;
• Самоцентрирующий пневмозажим;
• Механизм центрирования возврата хода поршня (ускоряет зачистку слоев гибких шлангов и установку фитингов);
• Предохранительное устройство, предотвращающее срабатывание машины при открытом корпусе;
• Соединительные элементы монтажа фитингов для шлангов до 3 дюймов.

Обслуживание оборудования и соблюдение безопасности

• Станок должен быть установлен ровно, а все его точки опоры плотно сопряжены с поверхностью.
• Не прикасайтесь к движущимся узлам, механизмам.
• Запрещается работать с превышением порога рабочего давления аппарата.
• Запрещается перемещать, демонтировать защитный кожух.
• Показатели напряжения и частоты станка должны соответствовать показателям сети.

Внимание! Все провода, кабеля должны быть спрятаны в кожухи и перенесены за границы операционной зоны, чтобы не препятствовать работе агрегата.

• Любая операция по обслуживанию должна проводиться квалифицированным специалистом с допуском.
• Движущиеся элементы необходимо содержать в чистоте и регулярно смазывать.
• Использовать можно только оригинальные запасные части.
• Выключайте машину на время технического обслуживания или замены инструмента.
• Удалите из области окорки пластик, стекло, прочие материалы. Не захламляйте рабочее место.
• Утилизируйте отходы производства в соответствии с правилами.
• Убедитесь, что перемещение станка не повредит кабель, систему гидравлики, а бак с маслом не накренится и не разольется.
• Регулярно очищайте воздушный фильтр, проводите дренаж резервуара.
• Тщательно проверяйте уплотнения на гидроцилиндрах.
• Оперативно удаляйте с машин, из рабочей зоны пыль, грязь, воду.
• Проверяйте исправность выключателей, предохранителей, состояние контактов, соединений.
• Ни при каких обстоятельствах не держите руки в зоне окорки. Проводите окорку только при закрытой защитной створке.
• При работе с термопластиковыми РВД применяйте нейлоновые блокирующие накладки.

Важно! Прежде, чем начать работу внимательно прочитайте и изучите руководство по эксплуатации.
