Фланцевые фитинги с разъемными или полными фланцами на 4 или 2 бота широко применяются для подключения шланги высокого давления к насосам, гидромоторам и гидроцилиндра. Их конструкция позволяет выдерживать высокие нагрузки давления, что делает их подходящими для самых сложных условий эксплуатации.

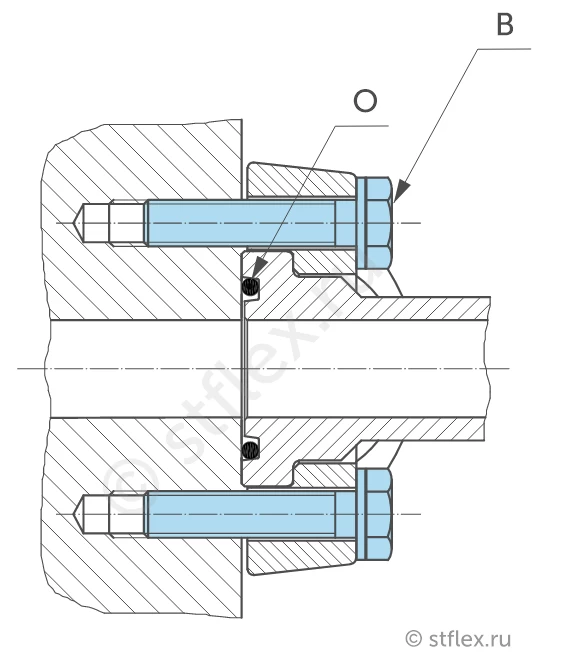

Механизм уплотнения в фланцевых фитингах основан на сжатие уплотнительного кольца между плоскостями фланца и присоединительного порта. Это обеспечивает герметичное соединение, которое предотвращает утечки гидравлической жидкости.
На рынке существует пять основных типов фланцевых фитингов SF для РВД:
Каждый тип фитинга соответствует конкретным стандартом и требованиям, что позволяет подобрать подходящий вариант для различных применений. Фланцевые фитинги SF обеспечивают высокое давление, герметичность и простоту обслуживания, что делает их оптимальным решением для гидравлических систем, где требуется прочные и надежные соединения
Тип | Стандарт, стиль | Давление | Диаметр | Применяемость | ||
SFL |
ISO 6162−1 | 3.5-35 MPa | До 3000 PSI | DN12-DN127 | ½-5 | Все бренды техники |
SFS | ISO 6162−2 | 35-40 MPa | 3000-6000 PSI | DN12-DN51 | ½-2 | |
SFK | Komatsu | 35 MPa | 3000 PSI | DN16 | 5/8 | Komatsu, сельхоз техника |
SFC | Caterpillar | 63 MPa | 9000 PSI | DN20- DN50 | ¾-2 | Caterpillar |
SFT | Terex, O&K, Liebherr | 63 MPa | 9000 PSI | DN32-DN50 | 1¼ - 2 | Terex, O&K, Liebherr, Caterpillar |

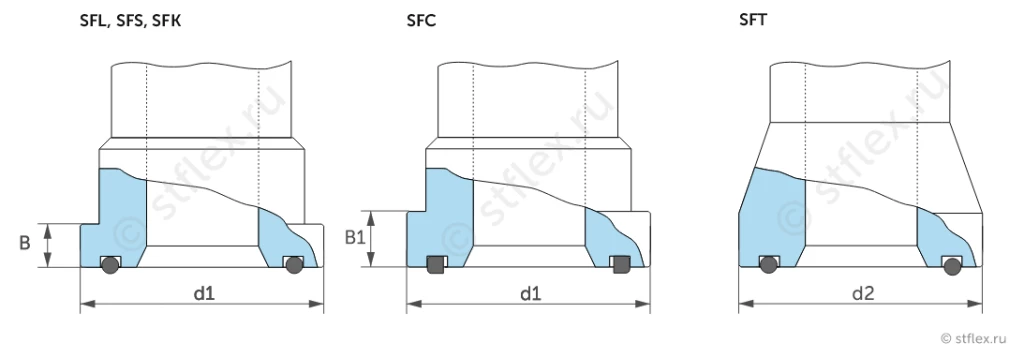

Главным отличием всех типов фланцевых фитингов для РВД между собой является диаметр (d) самого фланца, толщина (В) и форма. По присоединительным размерам порта фланцы группируются следующим образом и некоторые из них имеет одинаковый порт присоединения (см. Чертеж Присоединительный порт)
Размер фланца SFL: ISO 6162−1
|
Артикул Stflex |
d1 |
B |
Основной размер РВД |
SFL 1/2” |
ST873..-08-.. |
30.2 |
6.8 |
DN 12 |
SFL 3/4” |
ST873..-12-.. |
38.1 |
6.8 |
DN 20 |
SFL 1” |
ST873..-16-.. |
44.4 |
8.0 |
DN 25 |
SFL 1-1/4” |
ST873..-20-.. |
50.8 |
8.0 |
DN 32 |
SFL 1-1/2” |
ST873..-24-.. |
60.3 |
8.0 |
DN 38 |
SFL 2” |
ST873..-32-.. |
71.4 |
9.6 |
DN 50 |
SFL 2-1/2” |
ST873..-40-.. |
84.0 |
9.6 |
DN 63 |
SFL 3” |
ST873..-48-.. |
101.6 |
9.6 |
DN 76 |
SFL 3-1/2” |
ST873..-56-.. |
114.3 |
11.3 |
DN 90 |
SFL 4” |
ST873..-64-.. |
127.0 |
11.3 |
DN 102 |
SFL 5” |
ST873..-80-.. |
152.4 |
11.3 |
DN 127 |
Размер фланца SFS: ISO 6162−1
|
Артикул Stflex |
d1 |
B |
Основной размер РВД |
SFS 1/2” |
ST876..-08-.. |
31.7 |
7.8 |
DN 12 |
SFS 3/4” |
ST876..-12-.. |
41.3 |
8.8 |
DN 20 |
SFS 1” |
ST876..-16-.. |
47.7 |
9.5 |
DN 25 |
SFS 1-1/4” |
ST876..-20-.. |
54.0 |
10.3 |
DN 32 |
SFS 1-1/2” |
ST876..-24-.. |
63.5 |
12.6 |
DN 38 |
SFS 2” |
ST876..-32-.. |
79.4 |
12.6 |
DN 50 |
Размер фланца SFK: SF Komatsu |
Артикул Stflex |
d1 |
B |
Основной размер РВД |
SFK 5/8” |
ST881..-10-.. |
34.2 |
6.0 |
DN 16 |
Размер фланца SFC: SF Caterpillar |
Артикул Stflex |
d1 |
B |
Основной размер РВД |
SFC 3/4” |
ST879..-12-.. |
41.3 |
14.22 |
DN 20 |
SFC 1” |
ST879..-16-.. |
47.7 |
14.22 |
DN 25 |
SFC 1-1/4” |
ST879..-20-.. |
54.0 |
14.22 |
DN 32 |
SFC 1-1/2” |
ST879..-24-.. |
63.5 |
14.22 |
DN 38 |
SFC 2” |
ST879..-32-.. |
79.4 |
14.22 |
DN 50 |
Размер фланца SFT: SF Terex |
Артикул Stflex |
d1 |
B |
Основной размер РВД |
SFC 1-1/4” |
ST885..-20-.. |
57.0 |
- |
DN 32 |
SFC 1-1/2” |
ST885..-24-.. |
68.0 |
- |
DN 38 |
SFC 2” |
ST885..-32-.. |
84.0 |
- |
DN 50 |
Как уже было сказано выше фланцевые фитинги подключаются к ответным портам. Ответные порты могут быть расположены на гидрораспределителях, гидромоторах, концы гидравлических труб. Фитинги крепятся винтами или болтами через скобы (прижимные фланцы, более подробно далее…).

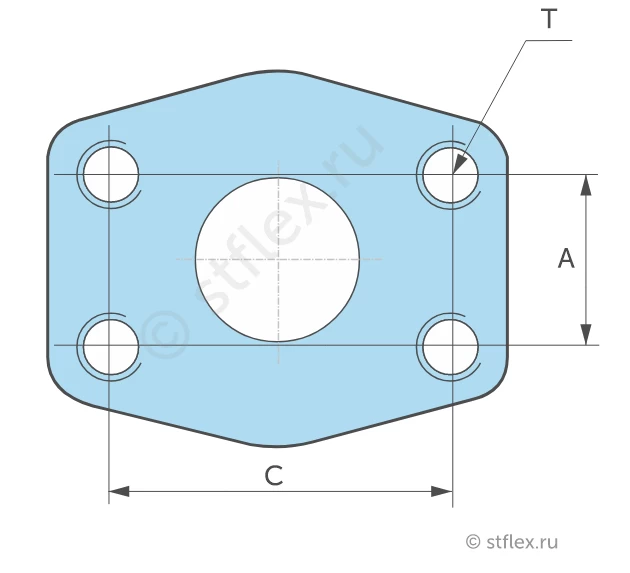

Порт имеет 4 отверстия с метрической и дюймовой резьбой. Здесь мы рассмотрим только метрическую резьбу. В некоторых случаях фланец может крепиться цельным прижимным фланцем с двумя отверстиями, используется в технике Komatsu и Caterpillar для линий низкого давления. Более подробно ниже.
Основные параметры
Размер портов SFL: ISO 6162−1 |
С, мм |
А, мм |
Резьба T |
1/2” |
38.1 |
17.5 |
M8x1.25 |
3/4” |
47.6 |
22.3 |
M10x1.5 |
1” |
52.4 |
26.2 |
M10x1.5 |
1-1/4” |
58.7 |
30.2 |
M10x1.5 |
1-1/2” |
69.9 |
35.7 |
M12x1.75 |
2” |
77.8 |
42.9 |
M12x1.75 |
2-1/2” |
88.9 |
50.8 |
M12x1.75 |
3” |
106.4 |
61.9 |
M16x2 |
3-1/2” |
120.7 |
69.9 |
M16x2 |
4” |
130.2 |
77.8 |
M16x2 |
5” |
152.4 |
92.1 |
M16x2 |
Размер портов SFS, SFC, SFT |
С, мм |
А, мм |
Резьба T |
1/2” |
40.5 |
18.2 |
M8x1.25 |
3/4” |
50.8 |
23.8 |
M10x1.5 |
1” |
57.2 |
27.8 |
M12x1.75 |
1-1/4” |
66.6 |
31.8 |
M12x1.75 |
1-1/2” |
79.3 |
36.5 |
M16x2.0 |
2” |
96.8 |
44.5 |
M20x2.5 |
Основные параметры

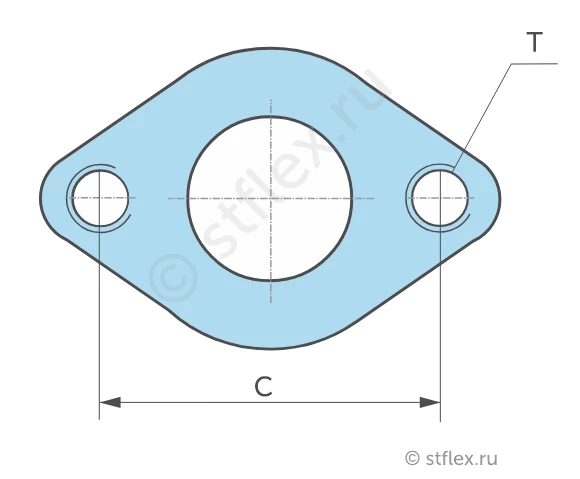

Данный тип соединения предназначен исключительно для линий низкого давления и применяются в основном для техники Komatsu и Caterpillar и используются с фланцевыми фитингами SFL
Размер портов SFK |
С, мм |
Резьба T |
1” |
64.5 |
M10x1.5 |
1-1/4” |
76.0 |
M10x1.5 |
1-1/2” |
85.0 |
M12x1.75 |

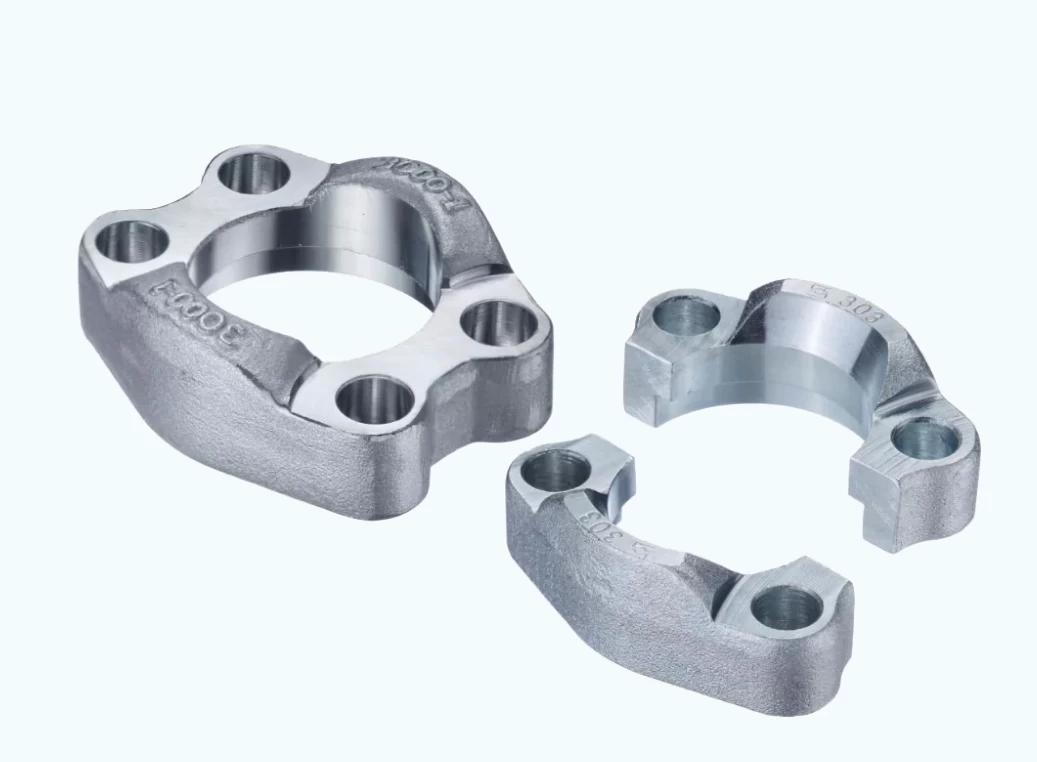

Прижимные фланцы делятся на несколько типов:
Полуфланцы (разъёмные скобы)
Цельные фланцы (неразъёмные скобы) двух-болтовые, четырех-болтовые.
Примечание: неразъёмные скобы должны устанавливаться, до опрессовки фитинга со шлангом.
Крепежные болты, винты – типы и виды. Уплотнительные кольца.
SFL
SFK
SFC, SFC, SFT
Для фланцев могут использоваться болты с наружным шестигранником или винты под внутренний шестигранник, главное условие это прочность на растяжение и длина болта/винта.
Затяжка крепежа происходит по крестовой схеме.
Размер фланца SFL: ISO 6162−1, *SFL/SFK |
Диаметр |
Длина |
Момент затяжки для класса 8.8 N⋅m, +10% |
Момент затяжки для класса 10.9 N⋅m, +10% |
SFL 1/2” |
M8 |
25 |
24 |
32 |
SFL 3/4” |
M10 |
30 |
50 |
70 |
*SFL/SFK 1” |
M10 |
30 |
50 |
70 |
*SFL/SFK 1-1/4” |
M10 |
30 |
50 |
70 |
*SFL/SFK 1-1/2” |
M12 |
35 |
92 |
130 |
SFL 2” |
M12 |
35 |
92 |
130 |
SFL 2-1/2” |
M12 |
40 |
92 |
130 |
SFL 3” |
M16 |
50 |
102 |
295 |
SFL 3-1/2” |
M16 |
50 |
102 |
295 |
SFL 4” |
M16 |
50 |
102 |
295 |
SFL 5” |
M16 |
55 |
102 |
295 |
Размер фланца SFS: ISO 6162−2, *SFS/SFT/SFC |
Диаметр |
Длина |
Момент затяжки для класса 8.8 N⋅m, +10% |
Момент затяжки для класса 10.9 N⋅m, +10% |
SFL 1/2” |
M8 |
30 |
24 |
32 |
SFL 3/4” |
M10 |
35 |
50 |
70 |
*SFL/SFK 1” |
M12 |
45 |
92 |
130 |
*SFL/SFK 1-1/4” |
M12 М14 |
45 45 |
92 130 |
130 180 |
*SFL/SFK 1-1/2” |
M16 |
55 |
210 |
295 |
SFL 2” |
M20 |
70 |
400 |
550 |
ПРЕДУПРЕЖДЕНИЕ: важно, чтобы все винты/болты были слегка затянуты перед окончательной затяжкой рекомендуемым значением крутящего момента, чтобы избежать перекоса скоб (фланцевого зажима или цельных фланцевых зажимов) во время установки.
Размер фланца |
Тип фланца |
O-ring ISO 3601-1 |
O-ring SAE J515 |
O-ring size number SAE J515 |
Момент затяжки для класса 10.9 N⋅m, +10% |
1/2” |
SFL|SFS |
19 × 3,55 |
18,64 × 3,53 |
210 |
32 |
3/4” |
SFL|SFS |
25 × 3,55 |
24,99 × 3,53 |
214 |
70 |
1” |
SFL|SFS|SFK |
32,5 × 3,55 |
32,92 × 3,53 |
219 |
70 |
1-1/4” |
SFL|SFS|SFK|SFT |
37,5 × 3,55 |
37,69 × 3,53 |
222 |
70 |
1-1/2” |
SFL|SFS|SFK|SFT |
47,5 × 3,55 |
47,22 × 3,53 |
225 |
130 |
2” |
SFL|SFS|SFT |
56 × 3,55 |
56,74 × 3,53 |
228 |
130 |
2-1/2” |
SFL |
69 × 3,55 |
69,44 × 3,53 |
232 |
130 |
3” |
SFL |
85 × 3,55 |
85,32 × 3,53 |
237 |
295 |
3-1/2” |
SFL |
97,5 × 3,55 |
98,02 × 3,53 |
241 |
295 |
4” |
SFL |
112 × 3,55 |
110,72 × 3,53 |
245 |
295 |
5” |
SFL |
136 × 3,55 |
136,12 × 3,53 |
253 |
295 |
