Фитинг BANJO
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH

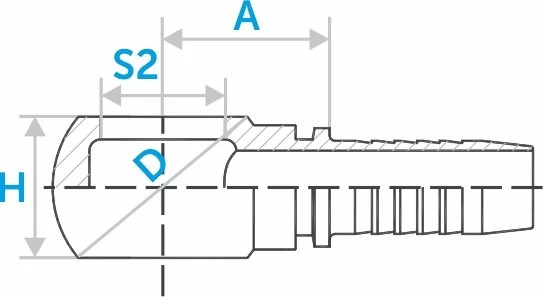

| Код заказа | Внутренний диаметр | Болт | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | A, мм | D, мм | H, мм | S2, мм | штук | ||
| ST70012-10-03 Код заказа | 05 Внутренний диаметр: DN | 3/16 Внутренний диаметр: дюйм | -3 Внутренний диаметр: размер | M10x1 Болт | 14,5 Размеры: A, мм | 17 Размеры: D, мм | 10 Размеры: H, мм | 10,1 Размеры: S2, мм | |
| ST70012-10-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | M10x1 Болт | 17 Размеры: A, мм | 17 Размеры: D, мм | 10 Размеры: H, мм | 10,1 Размеры: S2, мм | |
| ST70012-12-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | M12x1.5 Болт | 20,5 Размеры: A, мм | 20 Размеры: D, мм | 12 Размеры: H, мм | 12,1 Размеры: S2, мм | |
| ST70012-12-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | M12x1.5 Болт | 20,5 Размеры: A, мм | 20 Размеры: D, мм | 12 Размеры: H, мм | 12,1 Размеры: S2, мм | |
| ST70012-12-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | M12x1.5 Болт | 20,5 Размеры: A, мм | 20 Размеры: D, мм | 12 Размеры: H, мм | 12,1 Размеры: S2, мм | |
| ST70012-14-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | M14x1.5 Болт | 21 Размеры: A, мм | 24 Размеры: D, мм | 14 Размеры: H, мм | 14,1 Размеры: S2, мм | |
| ST70012-14-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | M14x1.5 Болт | 21 Размеры: A, мм | 24 Размеры: D, мм | 14 Размеры: H, мм | 14,1 Размеры: S2, мм | |
| ST70012-14-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | M14x1.5 Болт | 21 Размеры: A, мм | 24 Размеры: D, мм | 14 Размеры: H, мм | 14,1 Размеры: S2, мм | |
| ST70012-16-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | M16x1.5 Болт | 20,5 Размеры: A, мм | 28 Размеры: D, мм | 16 Размеры: H, мм | 16,1 Размеры: S2, мм | |
| ST70012-16-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | M16x1.5 Болт | 20,5 Размеры: A, мм | 28 Размеры: D, мм | 16 Размеры: H, мм | 16,1 Размеры: S2, мм | |
| ST70012-18-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | M18x1.5 Болт | 23 Размеры: A, мм | 32 Размеры: D, мм | 20 Размеры: H, мм | 18,1 Размеры: S2, мм | |
| ST70012-18-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | M18x1.5 Болт | 24 Размеры: A, мм | 32 Размеры: D, мм | 20 Размеры: H, мм | 18,1 Размеры: S2, мм | |
| ST70012-18-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | M18x1.5 Болт | 24 Размеры: A, мм | 32 Размеры: D, мм | 20 Размеры: H, мм | 18,1 Размеры: S2, мм | |
| ST70012-18-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | M18x1.5 Болт | 24,5 Размеры: A, мм | 32 Размеры: D, мм | 20 Размеры: H, мм | 18,1 Размеры: S2, мм | |
| ST70012-22-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | M22x1.5 Болт | 28,1 Размеры: A, мм | 39 Размеры: D, мм | 25 Размеры: H, мм | 22,1 Размеры: S2, мм | |
| ST70012-22-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | M22x1.5 Болт | 28,5 Размеры: A, мм | 39 Размеры: D, мм | 25 Размеры: H, мм | 22,1 Размеры: S2, мм | |
| ST70012-22-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | M22x1.5 Болт | 28 Размеры: A, мм | 39 Размеры: D, мм | 25 Размеры: H, мм | 22,1 Размеры: S2, мм | |
| ST70012-26-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | M26x1.5 Болт | 32,5 Размеры: A, мм | 46 Размеры: D, мм | 30 Размеры: H, мм | 26,1 Размеры: S2, мм | |
| ST70012-30-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | M30x1.5 Болт | 37 Размеры: A, мм | 54 Размеры: D, мм | 36 Размеры: H, мм | 30,1 Размеры: S2, мм | |
| ST70012-30-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | M30x1.5 Болт | 40 Размеры: A, мм | 54 Размеры: D, мм | 36 Размеры: H, мм | 30,1 Размеры: S2, мм | |
