Фитинг BANJO с трубной (G) резьбой
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH
| Код заказа | Внутренний диаметр | Размеры | Резьба | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|

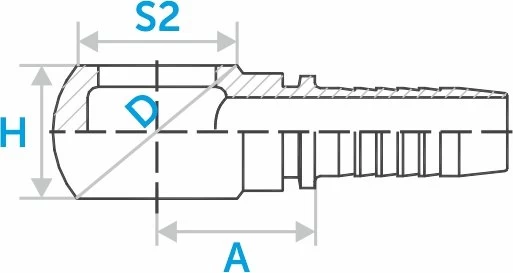

| DN | дюйм | размер | A, мм | D, мм | H, мм | S2, мм | Е, дюйм | штук | |
| ST72012-02-03 Код заказа | 05 Внутренний диаметр: DN | 3/16 Внутренний диаметр: дюйм | -3 Внутренний диаметр: размер | 18 Размеры: A, мм | 22 Размеры: D, мм | 16 Размеры: H, мм | 9,9 Размеры: S2, мм | G1/8x28 Резьба: Е, дюйм | |
| ST72012-02-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 18,5 Размеры: A, мм | 22 Размеры: D, мм | 16 Размеры: H, мм | 9,9 Размеры: S2, мм | G1/8x28 Резьба: Е, дюйм | |
| ST72012-04-03 Код заказа | 05 Внутренний диаметр: DN | 3/16 Внутренний диаметр: дюйм | -3 Внутренний диаметр: размер | 19 Размеры: A, мм | 24 Размеры: D, мм | 15 Размеры: H, мм | 13,3 Размеры: S2, мм | G1/4x19 Резьба: Е, дюйм | |
| ST72012-04-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 19?5 Размеры: A, мм | 24 Размеры: D, мм | 15 Размеры: H, мм | 13,3 Размеры: S2, мм | G1/4x19 Резьба: Е, дюйм | |
| ST72012-04-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 19?5 Размеры: A, мм | 24 Размеры: D, мм | 15 Размеры: H, мм | 13,3 Размеры: S2, мм | G1/4x19 Резьба: Е, дюйм | |
| ST72012-04-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 19,5 Размеры: A, мм | 24 Размеры: D, мм | 15 Размеры: H, мм | 13,3 Размеры: S2, мм | G1/4x19 Резьба: Е, дюйм | |
| ST72012-06-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 22 Размеры: A, мм | 29 Размеры: D, мм | 20 Размеры: H, мм | 16,7 Размеры: S2, мм | G3/8x19 Резьба: Е, дюйм | |
| ST72012-06-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 22 Размеры: A, мм | 29 Размеры: D, мм | 20 Размеры: H, мм | 16,7 Размеры: S2, мм | G3/8x19 Резьба: Е, дюйм | |
| ST72012-06-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 22 Размеры: A, мм | 29 Размеры: D, мм | 20 Размеры: H, мм | 16,7 Размеры: S2, мм | G3/8x19 Резьба: Е, дюйм | |
| ST72012-06-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 23 Размеры: A, мм | 29 Размеры: D, мм | 20 Размеры: H, мм | 16,7 Размеры: S2, мм | G3/8x19 Резьба: Е, дюйм | |
| ST72012-08-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 27,5 Размеры: A, мм | 38 Размеры: D, мм | 25 Размеры: H, мм | 21 Размеры: S2, мм | G1/2x14 Резьба: Е, дюйм | |
| ST72012-08-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 27,5 Размеры: A, мм | 38 Размеры: D, мм | 25 Размеры: H, мм | 21 Размеры: S2, мм | G1/2x14 Резьба: Е, дюйм | |
| ST72012-08-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 28 Размеры: A, мм | 38 Размеры: D, мм | 25 Размеры: H, мм | 21 Размеры: S2, мм | G1/2x14 Резьба: Е, дюйм | |
| ST72012-08-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 29 Размеры: A, мм | 38 Размеры: D, мм | 25 Размеры: H, мм | 21 Размеры: S2, мм | G1/2x14 Резьба: Е, дюйм | |
| ST72012-10-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 28 Размеры: A, мм | 40 Размеры: D, мм | 27 Размеры: H, мм | 23 Размеры: S2, мм | G5/8x14 Резьба: Е, дюйм | |
| ST72012-12-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 32 Размеры: A, мм | 48 Размеры: D, мм | 31 Размеры: H, мм | 26,5 Размеры: S2, мм | G3/4x14 Резьба: Е, дюйм | |
| ST72012-12-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 32 Размеры: A, мм | 48 Размеры: D, мм | 31 Размеры: H, мм | 26,5 Размеры: S2, мм | G3/4x14 Резьба: Е, дюйм | |
| ST72012-16-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 40 Размеры: A, мм | 60 Размеры: D, мм | 42 Размеры: H, мм | 33,3 Размеры: S2, мм | G1x11 Резьба: Е, дюйм | |
| ST72012-16-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 40 Размеры: A, мм | 60 Размеры: D, мм | 42 Размеры: H, мм | 33,3 Размеры: S2, мм | G1x11 Резьба: Е, дюйм | |
| ST72012-16-12 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 41 Размеры: A, мм | 60 Размеры: D, мм | 42 Размеры: H, мм | 33,3 Размеры: S2, мм | G1x11 Резьба: Е, дюйм | |
