Фитинг-гайка DKM 45° ниппель-конус 60°
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH

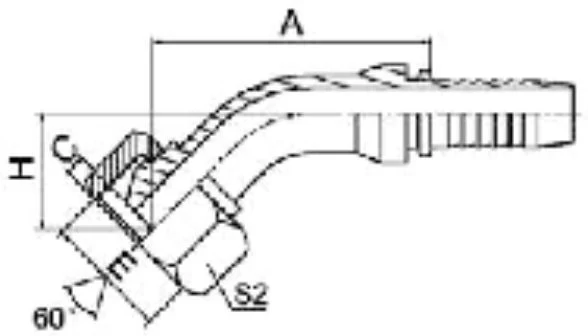

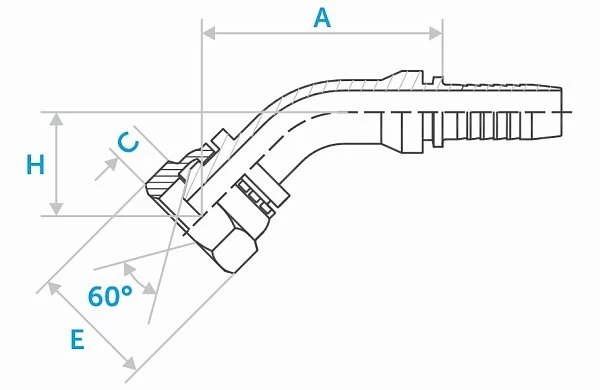

| Код заказа | Внутренний диаметр | Резьба | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | Е | A, мм | C, мм | H, мм | S1, мм | штук | |
| ST20642-14-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | М14x1.5 Резьба: Е | 42,7 Размеры: A, мм | 5,5 Размеры: C, мм | 20,6 Размеры: H, мм | 19 Размеры: S1, мм | |
| ST20642-16-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | М16x1.5 Резьба: Е | 45,1 Размеры: A, мм | 5,5 Размеры: C, мм | 21,8 Размеры: H, мм | 22 Размеры: S1, мм | |
| ST20642-18-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | М18x1.5 Резьба: Е | 47,4 Размеры: A, мм | 5,5 Размеры: C, мм | 23,2 Размеры: H, мм | 24 Размеры: S1, мм | |
| ST20642-22-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | М22x1.5 Резьба: Е | 61,8 Размеры: A, мм | 6 Размеры: C, мм | 26,8 Размеры: H, мм | 27 Размеры: S1, мм | |
| ST20642-27-10D Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | М27x1.5 Резьба: Е | 71,4 Размеры: A, мм | 6 Размеры: C, мм | 27,1 Размеры: H, мм | 32 Размеры: S1, мм | |
| ST20642-30-12D Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | М30x1.5 Резьба: Е | 81,6 Размеры: A, мм | 6 Размеры: C, мм | 33,5 Размеры: H, мм | 36 Размеры: S1, мм | |
| ST20642-36-14 Код заказа | 22 Внутренний диаметр: DN | 7/8 Внутренний диаметр: дюйм | -14 Внутренний диаметр: размер | М36x2.0 Резьба: Е | 81,9 Размеры: A, мм | 6,5 Размеры: C, мм | 31,6 Размеры: H, мм | 41 Размеры: S1, мм | |
| ST20642-39-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | М39x2.0 Резьба: Е | 88,5 Размеры: A, мм | 6,5 Размеры: C, мм | 34,3 Размеры: H, мм | 46 Размеры: S1, мм | |
| ST20642-45-20 Код заказа | 32 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | М45x2.0 Резьба: Е | 99,1 Размеры: A, мм | 8,5 Размеры: C, мм | 38,4 Размеры: H, мм | 55 Размеры: S1, мм | |
| ST20642-52-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | М52x2.0 Резьба: Е | 113,4 Размеры: A, мм | 10 Размеры: C, мм | 42,7 Размеры: H, мм | 60 Размеры: S1, мм | |
