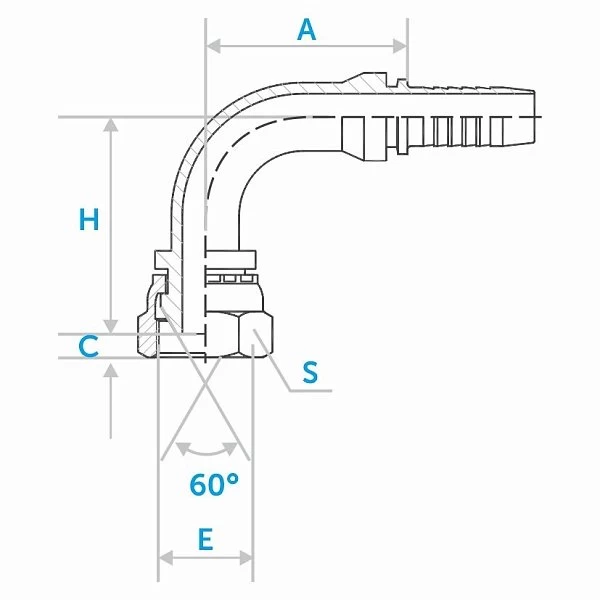

Фитинг-гайка DKM 90° ниппель-конус 60°
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH

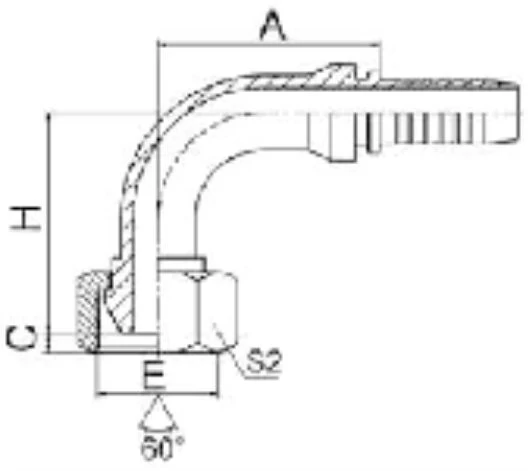

| Код заказа | Резьба | Внутренний диаметр | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|
| Е, мм | DN | дюйм | размер | A, мм | C, мм | H, мм | S, мм | штук | |
| ST20692-14-04 Код заказа | M14x1.5 Резьба: Е, мм | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 30 Размеры: A, мм | 5,5 Размеры: C, мм | 37 Размеры: H, мм | 19 Размеры: S, мм | |
| ST20692-16-05 Код заказа | M16x1.5 Резьба: Е, мм | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 33 Размеры: A, мм | 5,5 Размеры: C, мм | 40,5 Размеры: H, мм | 22 Размеры: S, мм | |
| ST20692-18-06 Код заказа | M18x1.5 Резьба: Е, мм | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 35,3 Размеры: A, мм | 5,5 Размеры: C, мм | 43,8 Размеры: H, мм | 24 Размеры: S, мм | |
| ST20692-22-08 Код заказа | M22x1.5 Резьба: Е, мм | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 41 Размеры: A, мм | 6 Размеры: C, мм | 52 Размеры: H, мм | 27 Размеры: S, мм | |
| ST20692-27-10D Код заказа | M27x1.5 Резьба: Е, мм | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 56 Размеры: A, мм | 6 Размеры: C, мм | 55 Размеры: H, мм | 32 Размеры: S, мм | |
| ST20692-30-12D Код заказа | M30x1.5 Резьба: Е, мм | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 66,2 Размеры: A, мм | 6 Размеры: C, мм | 68,5 Размеры: H, мм | 36 Размеры: S, мм | |
| ST20692-36-14 Код заказа | M36x2.0 Резьба: Е, мм | 22 Внутренний диаметр: DN | 7/8 Внутренний диаметр: дюйм | -14 Внутренний диаметр: размер | 71,2 Размеры: A, мм | 6,5 Размеры: C, мм | 67,5 Размеры: H, мм | 41 Размеры: S, мм | |
| ST20692-36-16 Код заказа | M36x2.0 Резьба: Е, мм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 78 Размеры: A, мм | 6,5 Размеры: C, мм | 76,5 Размеры: H, мм | 41 Размеры: S, мм | |
| ST20692-39-16 Код заказа | M39x2.0 Резьба: Е, мм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 76,7 Размеры: A, мм | 6,5 Размеры: C, мм | 74 Размеры: H, мм | 46 Размеры: S, мм | |
| ST20692-45-20 Код заказа | M45x2.0 Резьба: Е, мм | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 91,5 Размеры: A, мм | 8,5 Размеры: C, мм | 85 Размеры: H, мм | 55 Размеры: S, мм | |
| ST20692-52-24 Код заказа | M52x2.0 Резьба: Е, мм | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 109,4 Размеры: A, мм | 10 Размеры: C, мм | 99 Размеры: H, мм | 60 Размеры: S, мм | |
