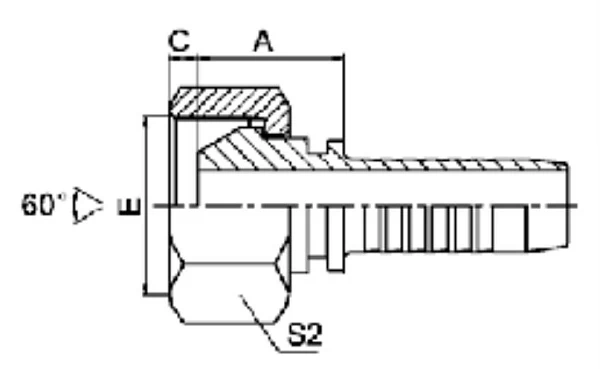

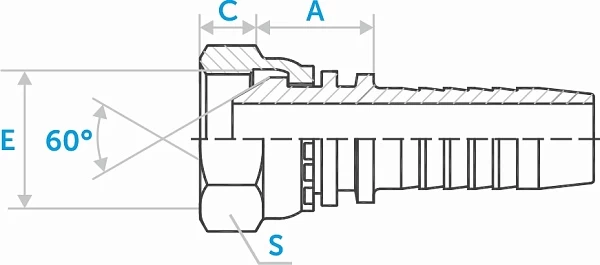

Фитинг-гайка DKM, ниппель-конус 60°
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH
| Код заказа | Внутренний диаметр | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | Е | A, мм | C, мм | S1, мм | штук | |
| ST20612-14-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | М14x1.5 Резьба: Е | 18 Размеры: A, мм | 5,5 Размеры: C, мм | 19 Размеры: S1, мм | |
| ST20612-16-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | М16x1.5 Резьба: Е | 19 Размеры: A, мм | 5,5 Размеры: C, мм | 22 Размеры: S1, мм | |
| ST20612-16-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | М16x1.5 Резьба: Е | 19 Размеры: A, мм | 5,5 Размеры: C, мм | 22 Размеры: S1, мм | |
| ST20612-18-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | М18x1.5 Резьба: Е | 20 Размеры: A, мм | 5,5 Размеры: C, мм | 24 Размеры: S1, мм | |
| ST20612-20-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | M20x1.5 Резьба: Е | 22 Размеры: A, мм | 6,5 Размеры: C, мм | 27 Размеры: S1, мм | |
| ST20612-22-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | М22x1.5 Резьба: Е | 22,5 Размеры: A, мм | 6 Размеры: C, мм | 27 Размеры: S1, мм | |
| ST20612-24-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | М24x1.5 Резьба: Е | 24,5 Размеры: A, мм | 6,5 Размеры: C, мм | 30 Размеры: S1, мм | |
| ST20612-26-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | М26x1.5 Резьба: Е | 25,5 Размеры: A, мм | 6 Размеры: C, мм | 32 Размеры: S1, мм | |
| ST20612-27-10D Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | М27x1.5 Резьба: Е | 25,5 Размеры: A, мм | 6 Размеры: C, мм | 32 Размеры: S1, мм | |
| ST20612-27-10Т Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | М27x2.0 Резьба: Е | 25,5 Размеры: A, мм | 6 Размеры: C, мм | 32 Размеры: S1, мм | |
| ST20612-30-10D Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | М30x1.5 Резьба: Е | 26,5 Размеры: A, мм | 6 Размеры: C, мм | 36 Размеры: S1, мм | |
| ST20612-30-12D Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | М30x1.5 Резьба: Е | 26,5 Размеры: A, мм | 6 Размеры: C, мм | 36 Размеры: S1, мм | |
| ST20612-30-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | М30x2.0 Резьба: Е | 26,5 Размеры: A, мм | 6 Размеры: C, мм | 36 Размеры: S1, мм | |
| ST20612-36-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | М36x2.0 Резьба: Е | 30 Размеры: A, мм | 6,5 Размеры: C, мм | 41 Размеры: S1, мм | |
| ST20612-39-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | М39x2.0 Резьба: Е | 30 Размеры: A, мм | 6,5 Размеры: C, мм | 46 Размеры: S1, мм | |
| ST20612-45-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | М45x2.0 Резьба: Е | 31 Размеры: A, мм | 8,5 Размеры: C, мм | 55 Размеры: S1, мм | |
| ST20612-52-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | М52x2.0 Резьба: Е | 32 Размеры: A, мм | 10 Размеры: C, мм | 60 Размеры: S1, мм | |
