Фитинг JIS 45° (Toyota) ниппель-конус 60°
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH

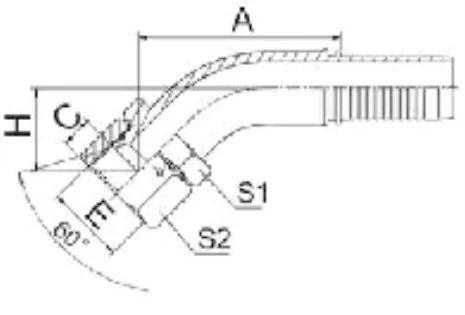

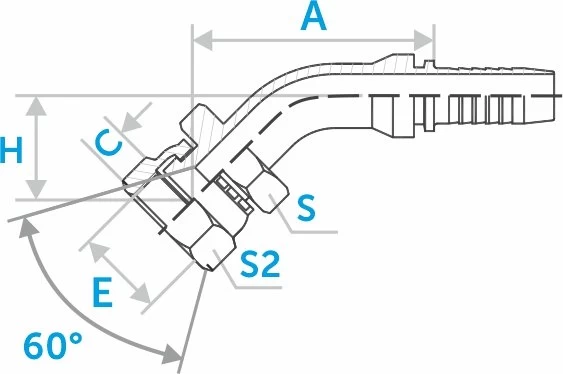

| Код заказа | Внутренний диаметр | Размеры | Резьба | Количество | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | A, мм | C, мм | H, мм | S1, мм | S2, мм | Е, дюйм | штук | |
| ST29642-04-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 43,4 Размеры: A, мм | 8 Размеры: C, мм | 21,3 Размеры: H, мм | 19 Размеры: S1, мм | 19 Размеры: S2, мм | G1/4x19 Резьба: Е, дюйм | |
| ST29642-06-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 48,9 Размеры: A, мм | 9 Размеры: C, мм | 24,6 Размеры: H, мм | 22 Размеры: S1, мм | 22 Размеры: S2, мм | G3/8x19 Резьба: Е, дюйм | |
| ST29642-08-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 62,5 Размеры: A, мм | 12 Размеры: C, мм | 27,5 Размеры: H, мм | 27 Размеры: S1, мм | 27 Размеры: S2, мм | G1/2x14 Резьба: Е, дюйм | |
| ST29642-12-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 81,3 Размеры: A, мм | 13,5 Размеры: C, мм | 33,9 Размеры: H, мм | 32 Размеры: S1, мм | 32 Размеры: S2, мм | G3/4x14 Резьба: Е, дюйм | |
| ST29642-16-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 87,3 Размеры: A, мм | 16 Размеры: C, мм | 36 Размеры: H, мм | 41 Размеры: S1, мм | 41 Размеры: S2, мм | G1x11 Резьба: Е, дюйм | |
| ST29642-20-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 107,3 Размеры: A, мм | 18,5 Размеры: C, мм | 45,5 Размеры: H, мм | 50 Размеры: S1, мм | 50 Размеры: S2, мм | G1-1/4x11 Резьба: Е, дюйм | |
| ST29642-24-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 122,8 Размеры: A, мм | 19 Размеры: C, мм | 50,8 Размеры: H, мм | 55 Размеры: S1, мм | 55 Размеры: S2, мм | G1-1/4x11 Резьба: Е, дюйм | |
| ST29642-32-32 Код заказа | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | 143 Размеры: A, мм | 23 Размеры: C, мм | 60 Размеры: H, мм | 70 Размеры: S1, мм | 70 Размеры: S2, мм | G2x11 Резьба: Е, дюйм | |
