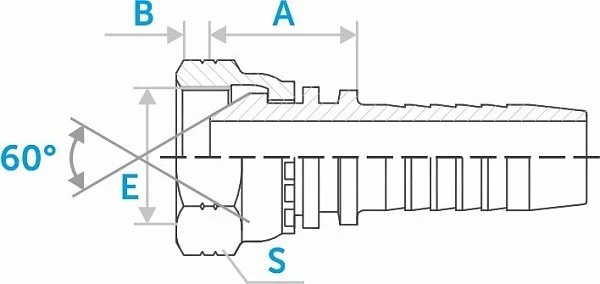

Фитинг NPSM ниппель-конус 60°
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH
| Код заказа | Внутренний диаметр | Размеры | Резьба | Количество | ||||
|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | B, мм | A, мм | S1, мм | Е, дюйм | штук | |
| ST21612-04-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 4,6 Размеры: B, мм | 22 Размеры: A, мм | 19 Размеры: S1, мм | Z1/4x18 Резьба: Е, дюйм | |
| ST21612-04-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 4,6 Размеры: B, мм | 22 Размеры: A, мм | 19 Размеры: S1, мм | Z1/4x18 Резьба: Е, дюйм | |
| ST21612-06-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 6 Размеры: B, мм | 23 Размеры: A, мм | 22 Размеры: S1, мм | Z3/8x18 Резьба: Е, дюйм | |
| ST21612-06-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 6 Размеры: B, мм | 23 Размеры: A, мм | 22 Размеры: S1, мм | Z3/8x18 Резьба: Е, дюйм | |
| ST21612-06-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 6 Размеры: B, мм | 23 Размеры: A, мм | 22 Размеры: S1, мм | Z3/8x18 Резьба: Е, дюйм | |
| ST21612-08-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 7,5 Размеры: B, мм | 23,5 Размеры: A, мм | 27 Размеры: S1, мм | Z1/2x14 Резьба: Е, дюйм | |
| ST21612-12-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 8,9 Размеры: B, мм | 27 Размеры: A, мм | 32 Размеры: S1, мм | Z3/4x14 Резьба: Е, дюйм | |
| ST21612-12-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 8,9 Размеры: B, мм | 27 Размеры: A, мм | 32 Размеры: S1, мм | Z3/4x14 Резьба: Е, дюйм | |
| ST21612-16-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 10,5 Размеры: B, мм | 25 Размеры: A, мм | 41 Размеры: S1, мм | Z1x11.5 Резьба: Е, дюйм | |
| ST21612-16-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 10,5 Размеры: B, мм | 28,5 Размеры: A, мм | 41 Размеры: S1, мм | Z1x11.5 Резьба: Е, дюйм | |
| ST21612-20-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 11,2 Размеры: B, мм | 29,5 Размеры: A, мм | 50 Размеры: S1, мм | Z1-1/4x11.5 Резьба: Е, дюйм | |
| ST21612-24-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 11,2 Размеры: B, мм | 29,5 Размеры: A, мм | 55 Размеры: S1, мм | Z1-1/2x11.5 Резьба: Е, дюйм | |
| ST21612-24-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 11,2 Размеры: B, мм | 31,5 Размеры: A, мм | 55 Размеры: S1, мм | Z1-1/2x11.5 Резьба: Е, дюйм | |
| ST21612-32-32 Код заказа | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | 11,2 Размеры: B, мм | 31 Размеры: A, мм | 70 Размеры: S1, мм | Z2x11.5 Резьба: Е, дюйм | |
