Фитинг-штуцер ORFS Metric с плоским уплотнительным кольцом
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH
Стандарты
GB/T 9065.3-2020

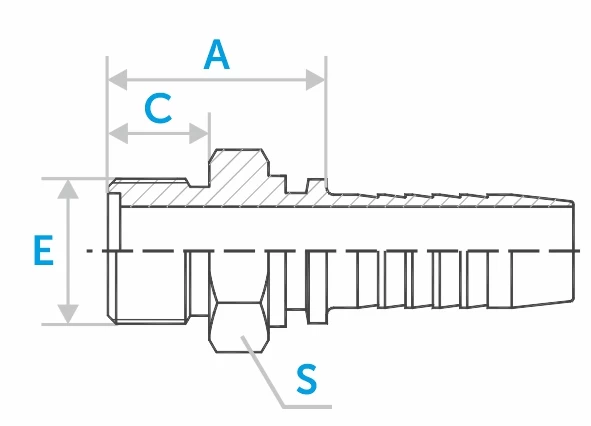

| Код заказа | Внутренний диаметр | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | Е | A, мм | C, мм | S1, мм | штук | |
| ST10312-12-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | М12x1.25 Резьба: Е | 22,5 Размеры: A, мм | 10 Размеры: C, мм | 14 Размеры: S1, мм | |
| ST10312-14-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | М14x1.5 Резьба: Е | 23,5 Размеры: A, мм | 11 Размеры: C, мм | 17 Размеры: S1, мм | |
| ST10312-16-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | М16x1.5 Резьба: Е | 23,5 Размеры: A, мм | 11 Размеры: C, мм | 17 Размеры: S1, мм | |
| ST10312-16-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | М16x1.5 Резьба: Е | 23,5 Размеры: A, мм | 11 Размеры: C, мм | 17 Размеры: S1, мм | |
| ST10312-16-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | М16x1.5 Резьба: Е | 23,5 Размеры: A, мм | 11 Размеры: C, мм | 17 Размеры: S1, мм | |
| ST10312-18-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | М18x1.5 Резьба: Е | 23,5 Размеры: A, мм | 11 Размеры: C, мм | 19 Размеры: S1, мм | |
| ST10312-22-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | М22x1.5 Резьба: Е | 27 Размеры: A, мм | 12 Размеры: C, мм | 22 Размеры: S1, мм | |
| ST10312-22-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | М22x1.5 Резьба: Е | 26 Размеры: A, мм | 12 Размеры: C, мм | 22 Размеры: S1, мм | |
| ST10312-22-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | М22x1.5 Резьба: Е | 26,5 Размеры: A, мм | 12 Размеры: C, мм | 22 Размеры: S1, мм | |
| ST10312-27-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | М27x1.5 Резьба: Е | 31,5 Размеры: A, мм | 13 Размеры: C, мм | 27 Размеры: S1, мм | |
| ST10312-30-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | М30x1.5 Резьба: Е | 33,5 Размеры: A, мм | 14 Размеры: C, мм | 32 Размеры: S1, мм | |
| ST10312-36-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | М36x2.0 Резьба: Е | 35,5 Размеры: A, мм | 16 Размеры: C, мм | 38 Размеры: S1, мм | |
| ST10312-36-14 Код заказа | 22 Внутренний диаметр: DN | 7/8 Внутренний диаметр: дюйм | -14 Внутренний диаметр: размер | М36x2.0 Резьба: Е | 35,5 Размеры: A, мм | 16 Размеры: C, мм | 38 Размеры: S1, мм | |
| ST10312-39-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | М39x2.0 Резьба: Е | 39 Размеры: A, мм | 16 Размеры: C, мм | 41 Размеры: S1, мм | |
| ST10312-45-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | М45x2.0 Резьба: Е | 44,5 Размеры: A, мм | 20 Размеры: C, мм | 46 Размеры: S1, мм | |
| ST10312-52-14 Код заказа | 40 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | М52x2.0 Резьба: Е | 47,5 Размеры: A, мм | 22 Размеры: C, мм | 55 Размеры: S1, мм | |
| ST10312-64-32 Код заказа | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | М64x2.0 Резьба: Е | 52,5 Размеры: A, мм | 27 Размеры: C, мм | 65 Размеры: S1, мм | |
