Х-образный, BSPT, проходной (г-г-г-г)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

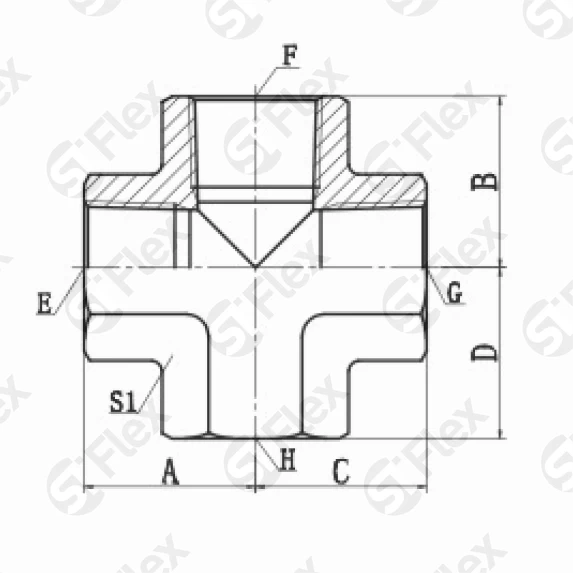

| Код заказа | Резьба | Размеры | Количество | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Е | F | G | B, мм | A, мм | C, мм | D, мм | S1, мм | штук | |
| S0710-02 Код заказа | R1/8x28 Резьба: Е | R1/8x28 Резьба: F | R1/8x28 Резьба: G | 20 Размеры: B, мм | 20 Размеры: A, мм | 20 Размеры: C, мм | 20 Размеры: D, мм | 16 Размеры: S1, мм | |
| S0710-04 Код заказа | R1/4x19 Резьба: Е | R1/4x19 Резьба: F | R1/4x19 Резьба: G | 23 Размеры: B, мм | 23 Размеры: A, мм | 23 Размеры: C, мм | 23 Размеры: D, мм | 19 Размеры: S1, мм | |
| S0710-06 Код заказа | R3/8x19 Резьба: Е | R3/8x19 Резьба: F | R3/8x19 Резьба: G | 26 Размеры: B, мм | 26 Размеры: A, мм | 26 Размеры: C, мм | 26 Размеры: D, мм | 24 Размеры: S1, мм | |
| S0710-08 Код заказа | R1/2x14 Резьба: Е | R1/2x14 Резьба: F | R1/2x14 Резьба: G | 31 Размеры: B, мм | 31 Размеры: A, мм | 31 Размеры: C, мм | 31 Размеры: D, мм | 27 Размеры: S1, мм | |
| S0710-12 Код заказа | R3/4x14 Резьба: Е | R3/4x14 Резьба: F | R3/4x14 Резьба: G | 34 Размеры: B, мм | 34 Размеры: A, мм | 34 Размеры: C, мм | 34 Размеры: D, мм | 33 Размеры: S1, мм | |
| S0710-16 Код заказа | R1x11 Резьба: Е | R1x11 Резьба: F | R1x11 Резьба: G | 42 Размеры: B, мм | 42 Размеры: A, мм | 42 Размеры: C, мм | 42 Размеры: D, мм | 41 Размеры: S1, мм | |
| S0710-20 Код заказа | R1-1/4x11 Резьба: Е | R1-1/4x11 Резьба: F | R1-1/4x11 Резьба: G | 48 Размеры: B, мм | 48 Размеры: A, мм | 48 Размеры: C, мм | 48 Размеры: D, мм | 50 Размеры: S1, мм | |
