Прямой, BSP 60°, для манометра (ш-г)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

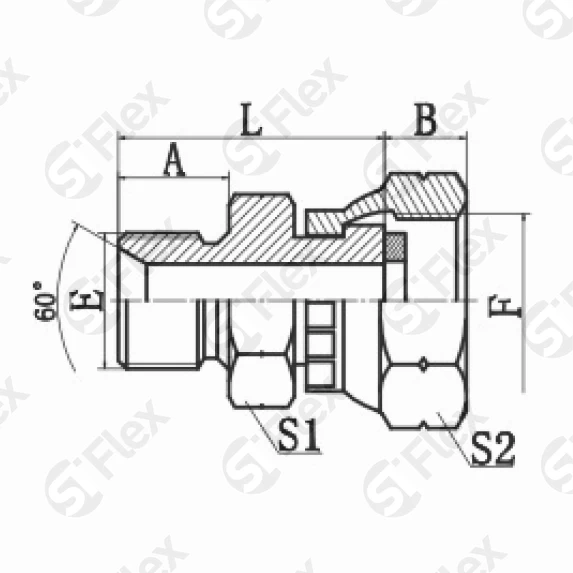

| Код заказа | Резьба | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | S2, мм | штук | |
| S0657-02-04G Код заказа | G1/8x28 Резьба: Е | G1/4x19 Резьба: F | 15 Размеры: B, мм | 10 Размеры: A, мм | 25 Размеры: L, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0657-04G Код заказа | G1/4x19 Резьба: Е | G1/4x19 Резьба: F | 15 Размеры: B, мм | 12 Размеры: A, мм | 27 Размеры: L, мм | 19 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0657-04-08G Код заказа | G1/4x19 Резьба: Е | G1/2x14 Резьба: F | 20 Размеры: B, мм | 12 Размеры: A, мм | 29 Размеры: L, мм | 19 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0657-06-04G Код заказа | G3/8x19 Резьба: Е | G1/4x19 Резьба: F | 15 Размеры: B, мм | 14 Размеры: A, мм | 30 Размеры: L, мм | 22 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0657-08-04G Код заказа | G1/2x14 Резьба: Е | G1/4x19 Резьба: F | 15 Размеры: B, мм | 16 Размеры: A, мм | 35 Размеры: L, мм | 27 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0657-08G Код заказа | G1/2x14 Резьба: Е | G1/2x14 Резьба: F | 20 Размеры: B, мм | 16 Размеры: A, мм | 37 Размеры: L, мм | 27 Размеры: S1, мм | 27 Размеры: S2, мм | |
