Прямой, BSP 60°, переборочный (ш-шп)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Дополнительно

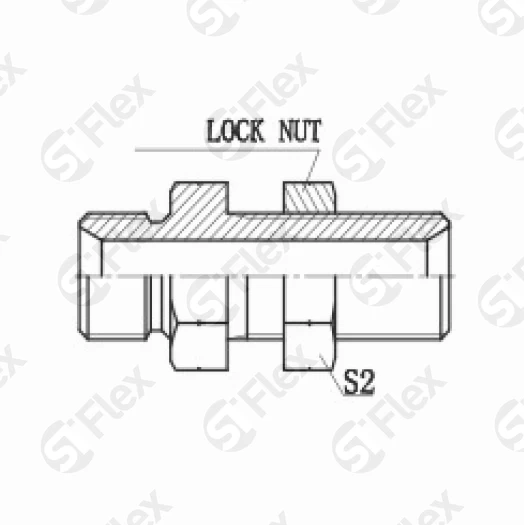

Для заказа фиксирующей гайки добавьте к артикулу S...LN

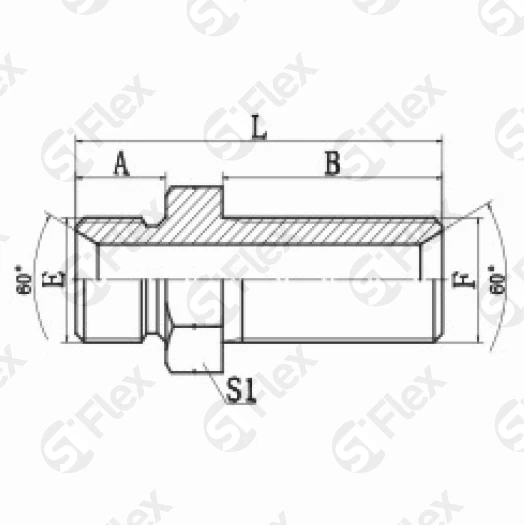

| Код заказа | Резьба | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | S2, мм | штук | |
| S0614-02 Код заказа | G1/8x28 Резьба: Е | G1/8x28 Резьба: F | 33 Размеры: B, мм | 10 Размеры: A, мм | 49 Размеры: L, мм | 14 Размеры: S1, мм | 14 Размеры: S2, мм | |
| S0614-04 Код заказа | G1/4x19 Резьба: Е | G1/4x19 Резьба: F | 35 Размеры: B, мм | 12 Размеры: A, мм | 53 Размеры: L, мм | 19 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0614-06 Код заказа | G3/8x19 Резьба: Е | G3/8x19 Резьба: F | 35 Размеры: B, мм | 14 Размеры: A, мм | 57 Размеры: L, мм | 22 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S0614-08 Код заказа | G1/2x14 Резьба: Е | G1/2x14 Резьба: F | 39 Размеры: B, мм | 16 Размеры: A, мм | 65 Размеры: L, мм | 27 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0614-10 Код заказа | G5/8x14 Резьба: Е | G5/8x14 Резьба: F | 40 Размеры: B, мм | 18 Размеры: A, мм | 68 Размеры: L, мм | 30 Размеры: S1, мм | 30 Размеры: S2, мм | |
| S0614-12 Код заказа | G3/4x14 Резьба: Е | G3/4x14 Резьба: F | 42 Размеры: B, мм | 19 Размеры: A, мм | 72 Размеры: L, мм | 32 Размеры: S1, мм | 32 Размеры: S2, мм | |
| S0614-16 Код заказа | G1x11 Резьба: Е | G1x11 Резьба: F | 50 Размеры: B, мм | 21 Размеры: A, мм | 84 Размеры: L, мм | 41 Размеры: S1, мм | 41 Размеры: S2, мм | |
| S0614-20 Код заказа | G1-1/4x11 Резьба: Е | G1-1/4x11 Резьба: F | 52 Размеры: B, мм | 21 Размеры: A, мм | 90 Размеры: L, мм | 50 Размеры: S1, мм | 50 Размеры: S2, мм | |
| S0614-24 Код заказа | G1-1/2x11 Резьба: Е | G1-1/2x11 Резьба: F | 55 Размеры: B, мм | 23 Размеры: A, мм | 93 Размеры: L, мм | 55 Размеры: S1, мм | 55 Размеры: S2, мм | |
| S0614-32 Код заказа | G2x11 Резьба: Е | G2x11 Резьба: F | 55 Размеры: B, мм | 26 Размеры: A, мм | 99 Размеры: L, мм | 70 Размеры: S1, мм | 70 Размеры: S2, мм | |
