Прямой, BSP 60°, проходной (ш-г)

Ссылка скопирована

Стандарты

BS 5200
DKR

Тип

BSP 60°

Материал

Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS

Уплотнение

Уплотнительные кольца смотрите в разделе O-Ring

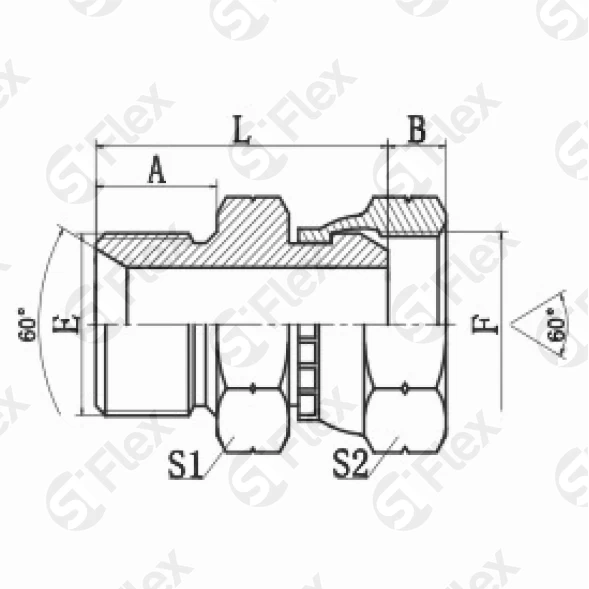

Код заказа	Резьба		Размеры					Количество
	Е	F	B, мм	A, мм	L, мм	S1, мм	S2, мм	штук
S0604-02 Код заказа	G1/8x28 Резьба: Е	G1/8x28 Резьба: F	6 Размеры: B, мм	10 Размеры: A, мм	25 Размеры: L, мм	14 Размеры: S1, мм	14 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0604-02-04 Код заказа	G1/8x28 Резьба: Е	G1/4x19 Резьба: F	6 Размеры: B, мм	10 Размеры: A, мм	27 Размеры: L, мм	14 Размеры: S1, мм	19 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0604-04 Код заказа	G1/4x19 Резьба: Е	G1/4x19 Резьба: F	6 Размеры: B, мм	12 Размеры: A, мм	29 Размеры: L, мм	19 Размеры: S1, мм	19 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0604-04-06 Код заказа	G1/4x19 Резьба: Е	G3/8x19 Резьба: F	6 Размеры: B, мм	12 Размеры: A, мм	31 Размеры: L, мм	19 Размеры: S1, мм	22 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0604-04-08 Код заказа	G1/4x19 Резьба: Е	G1/2x14 Резьба: F	8 Размеры: B, мм	12 Размеры: A, мм	32 Размеры: L, мм	19 Размеры: S1, мм	27 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0604-06 Код заказа	G3/8x19 Резьба: Е	G3/8x19 Резьба: F	6 Размеры: B, мм	14 Размеры: A, мм	34 Размеры: L, мм	22 Размеры: S1, мм	22 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0604-06-08 Код заказа	G3/8x19 Резьба: Е	G1/2x14 Резьба: F	8 Размеры: B, мм	14 Размеры: A, мм	36 Размеры: L, мм	22 Размеры: S1, мм	27 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0604-06-10 Код заказа	G3/8x19 Резьба: Е	G5/8x14 Резьба: F	10 Размеры: B, мм	14 Размеры: A, мм	36 Размеры: L, мм	22 Размеры: S1, мм	30 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0604-08 Код заказа	G1/2x14 Резьба: Е	G1/2x14 Резьба: F	8 Размеры: B, мм	16 Размеры: A, мм	40 Размеры: L, мм	27 Размеры: S1, мм	27 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0604-08-06 Код заказа	G1/2x14 Резьба: Е	G3/8x19 Резьба: F	6 Размеры: B, мм	16 Размеры: A, мм	39 Размеры: L, мм	27 Размеры: S1, мм	22 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0604-08-12 Код заказа	G1/2x14 Резьба: Е	G3/4x14 Резьба: F	11 Размеры: B, мм	16 Размеры: A, мм	41 Размеры: L, мм	27 Размеры: S1, мм	32 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0604-10 Код заказа	G5/8x14 Резьба: Е	G5/8x14 Резьба: F	10 Размеры: B, мм	18 Размеры: A, мм	42 Размеры: L, мм	30 Размеры: S1, мм	30 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0604-10-08 Код заказа	G5/8x14 Резьба: Е	G1/2x14 Резьба: F	8 Размеры: B, мм	18 Размеры: A, мм	42 Размеры: L, мм	30 Размеры: S1, мм	27 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0604-10-12 Код заказа	G5/8x14 Резьба: Е	G3/4x14 Резьба: F	11 Размеры: B, мм	18 Размеры: A, мм	43 Размеры: L, мм	30 Размеры: S1, мм	32 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0604-12 Код заказа	G3/4x14 Резьба: Е	G3/4x14 Резьба: F	11 Размеры: B, мм	19 Размеры: A, мм	45 Размеры: L, мм	32 Размеры: S1, мм	32 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0604-12-10 Код заказа	G3/4x14 Резьба: Е	G5/8x14 Резьба: F	10 Размеры: B, мм	19 Размеры: A, мм	44 Размеры: L, мм	32 Размеры: S1, мм	30 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0604-12-16 Код заказа	G3/4x14 Резьба: Е	G1x11 Резьба: F	12 Размеры: B, мм	19 Размеры: A, мм	46 Размеры: L, мм	32 Размеры: S1, мм	41 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0604-16 Код заказа	G1x11 Резьба: Е	G1x11 Резьба: F	12 Размеры: B, мм	21 Размеры: A, мм	50 Размеры: L, мм	41 Размеры: S1, мм	41 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0604-16-12 Код заказа	G1x11 Резьба: Е	G3/4x14 Резьба: F	11 Размеры: B, мм	21 Размеры: A, мм	49 Размеры: L, мм	41 Размеры: S1, мм	32 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0604-16-20 Код заказа	G1x11 Резьба: Е	G1-1/4x11 Резьба: F	11 Размеры: B, мм	21 Размеры: A, мм	53 Размеры: L, мм	41 Размеры: S1, мм	50 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0604-20 Код заказа	G1-1/4x11 Резьба: Е	G1-1/4x11 Резьба: F	11 Размеры: B, мм	21 Размеры: A, мм	55 Размеры: L, мм	50 Размеры: S1, мм	50 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0604-20-16 Код заказа	G1-1/4x11 Резьба: Е	G1x11 Резьба: F	12 Размеры: B, мм	21 Размеры: A, мм	52 Размеры: L, мм	50 Размеры: S1, мм	41 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0604-20-24 Код заказа	G1-1/4x11 Резьба: Е	G1-1/2x11 Резьба: F	13 Размеры: B, мм	21 Размеры: A, мм	56 Размеры: L, мм	50 Размеры: S1, мм	55 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0604-24 Код заказа	G1-1/2x11 Резьба: Е	G1-1/2x11 Резьба: F	13 Размеры: B, мм	23 Размеры: A, мм	58 Размеры: L, мм	55 Размеры: S1, мм	55 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0604-32 Код заказа	G2x11 Резьба: Е	G2x11 Резьба: F	16 Размеры: B, мм	26 Размеры: A, мм	64 Размеры: L, мм	70 Размеры: S1, мм	70 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
