Прямой, BSP 60°, проходной (ш-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

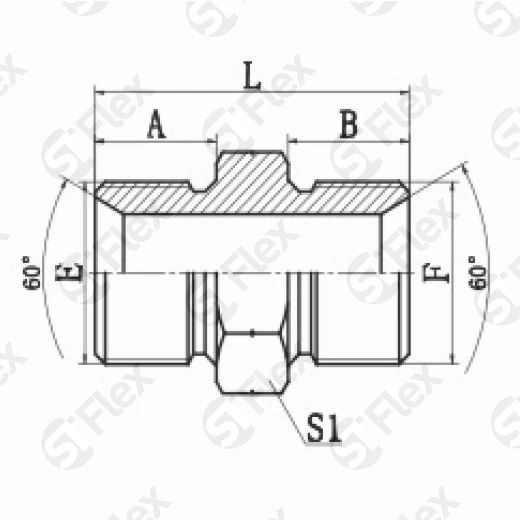

| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | штук | |
| S0601-02 Код заказа | G1/8x28 Резьба: Е | G1/8x28 Резьба: F | 10 Размеры: B, мм | 10 Размеры: A, мм | 26 Размеры: L, мм | 14 Размеры: S1, мм | |
| S0601-02-04 Код заказа | G1/8x28 Резьба: Е | G1/4x19 Резьба: F | 12 Размеры: B, мм | 10 Размеры: A, мм | 28 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0601-02-06 Код заказа | G1/8x28 Резьба: Е | G3/8x19 Резьба: F | 14 Размеры: B, мм | 10 Размеры: A, мм | 32 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0601-02-08 Код заказа | G1/8x28 Резьба: Е | G1/2x14 Резьба: F | 16 Размеры: B, мм | 10 Размеры: A, мм | 36 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0601-04 Код заказа | G1/4x19 Резьба: Е | G1/4x19 Резьба: F | 12 Размеры: B, мм | 12 Размеры: A, мм | 30 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0601-04-06 Код заказа | G1/4x19 Резьба: Е | G3/8x19 Резьба: F | 14 Размеры: B, мм | 12 Размеры: A, мм | 34 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0601-04-08 Код заказа | G1/4x19 Резьба: Е | G1/2x14 Резьба: F | 16 Размеры: B, мм | 12 Размеры: A, мм | 38 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0601-04-10 Код заказа | G1/4x19 Резьба: Е | G5/8x14 Резьба: F | 18 Размеры: B, мм | 12 Размеры: A, мм | 40 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0601-06 Код заказа | G3/8x19 Резьба: Е | G3/8x19 Резьба: F | 14 Размеры: B, мм | 14 Размеры: A, мм | 33 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0601-06-08 Код заказа | G3/8x19 Резьба: Е | G1/2x14 Резьба: F | 16 Размеры: B, мм | 14 Размеры: A, мм | 40 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0601-06-10 Код заказа | G3/8x19 Резьба: Е | G5/8x14 Резьба: F | 18 Размеры: B, мм | 14 Размеры: A, мм | 42 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0601-06-12 Код заказа | G3/8x19 Резьба: Е | G3/4x14 Резьба: F | 19 Размеры: B, мм | 14 Размеры: A, мм | 43 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0601-08 Код заказа | G1/2x14 Резьба: Е | G1/2x14 Резьба: F | 16 Размеры: B, мм | 16 Размеры: A, мм | 42 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0601-08-10 Код заказа | G1/2x14 Резьба: Е | G5/8x14 Резьба: F | 18 Размеры: B, мм | 16 Размеры: A, мм | 44 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0601-08-12 Код заказа | G1/2x14 Резьба: Е | G3/4x14 Резьба: F | 19 Размеры: B, мм | 16 Размеры: A, мм | 46 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0601-10 Код заказа | G5/8x14 Резьба: Е | G5/8x14 Резьба: F | 18 Размеры: B, мм | 18 Размеры: A, мм | 45 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0601-10-12 Код заказа | G5/8x14 Резьба: Е | G3/4x14 Резьба: F | 19 Размеры: B, мм | 18 Размеры: A, мм | 47 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0601-10-16 Код заказа | G5/8x14 Резьба: Е | G1x11 Резьба: F | 21 Размеры: B, мм | 18 Размеры: A, мм | 52 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0601-12 Код заказа | G3/4x14 Резьба: Е | G3/4x14 Резьба: F | 19 Размеры: B, мм | 19 Размеры: A, мм | 48 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0601-12-16 Код заказа | G3/4x14 Резьба: Е | G1x11 Резьба: F | 21 Размеры: B, мм | 19 Размеры: A, мм | 53 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0601-12-20 Код заказа | G3/4x14 Резьба: Е | G1-1/4x11 Резьба: F | 21 Размеры: B, мм | 19 Размеры: A, мм | 56 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0601-16 Код заказа | G1x11 Резьба: Е | G1x11 Резьба: F | 21 Размеры: B, мм | 21 Размеры: A, мм | 54 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0601-16-20 Код заказа | G1x11 Резьба: Е | G1-1/4x11 Резьба: F | 21 Размеры: B, мм | 21 Размеры: A, мм | 58 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0601-16-24 Код заказа | G1x11 Резьба: Е | G1-1/2x11 Резьба: F | 23 Размеры: B, мм | 21 Размеры: A, мм | 61 Размеры: L, мм | 55 Размеры: S1, мм | |
| S0601-20 Код заказа | G1-1/4x11 Резьба: Е | G1-1/4x11 Резьба: F | 21 Размеры: B, мм | 21 Размеры: A, мм | 58 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0601-20-24 Код заказа | G1-1/4x11 Резьба: Е | G1-1/2x11 Резьба: F | 23 Размеры: B, мм | 21 Размеры: A, мм | 61 Размеры: L, мм | 55 Размеры: S1, мм | |
| S0601-24 Код заказа | G1-1/2x11 Резьба: Е | G1-1/2x11 Резьба: F | 23 Размеры: B, мм | 23 Размеры: A, мм | 63 Размеры: L, мм | 55 Размеры: S1, мм | |
| S0601-24-32 Код заказа | G1-1/2x11 Резьба: Е | G2x11 Резьба: F | 26 Размеры: B, мм | 23 Размеры: A, мм | 67 Размеры: L, мм | 70 Размеры: S1, мм | |
| S0601-32 Код заказа | G2x11 Резьба: Е | G2x11 Резьба: F | 26 Размеры: B, мм | 26 Размеры: A, мм | 68 Размеры: L, мм | 70 Размеры: S1, мм | |
| S0601-40 Код заказа | G2-1/2x11 Резьба: Е | G2-1/2x11 Резьба: F | 32 Размеры: B, мм | 32 Размеры: A, мм | 81 Размеры: L, мм | 90 Размеры: S1, мм | |
| S0601-48 Код заказа | G3x11 Резьба: Е | G3x11 Резьба: F | 36 Размеры: B, мм | 36 Размеры: A, мм | 91 Размеры: L, мм | 100 Размеры: S1, мм | |
