Прямой, BSP 60°—Резьба G (BSPP), ED - уплотнение, ввертной (ш-ш.к.)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

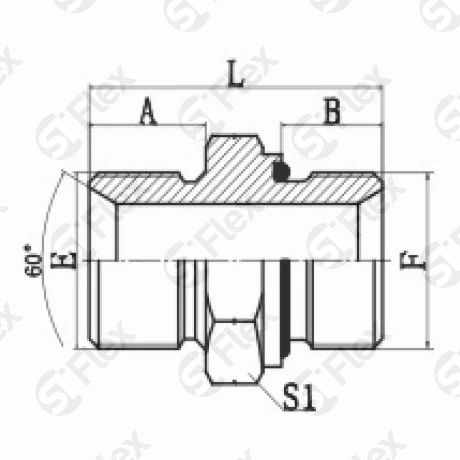

| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | штук | |
| S0638-04WD Код заказа | G1/4x19 Резьба: Е | G1/4x19 Резьба: F | 12 Размеры: B, мм | 12 Размеры: A, мм | 32 Размеры: L, мм | 19 Размеры: S1, мм |
|
| S0638-04-06WD Код заказа | G1/4x19 Резьба: Е | G3/8x19 Резьба: F | 12 Размеры: B, мм | 12 Размеры: A, мм | 35 Размеры: L, мм | 22 Размеры: S1, мм |
|
| S0638-04-08WD Код заказа | G1/4x19 Резьба: Е | G1/2x14 Резьба: F | 14 Размеры: B, мм | 12 Размеры: A, мм | 39 Размеры: L, мм | 27 Размеры: S1, мм |
|
| S0638-06WD Код заказа | G3/8x19 Резьба: Е | G3/8x19 Резьба: F | 12 Размеры: B, мм | 14 Размеры: A, мм | 34 Размеры: L, мм | 22 Размеры: S1, мм |
|
| S0638-06-08WD Код заказа | G3/8x19 Резьба: Е | G1/2x14 Резьба: F | 14 Размеры: B, мм | 14 Размеры: A, мм | 41 Размеры: L, мм | 27 Размеры: S1, мм |
|
| S0638-08WD Код заказа | G1/2x14 Резьба: Е | G1/2x14 Резьба: F | 14 Размеры: B, мм | 16 Размеры: A, мм | 43 Размеры: L, мм | 27 Размеры: S1, мм |
|
| S0638-08-12WD Код заказа | G1/2x14 Резьба: Е | G3/4x14 Резьба: F | 16 Размеры: B, мм | 16 Размеры: A, мм | 46 Размеры: L, мм | 32 Размеры: S1, мм |
|
| S0638-12WD Код заказа | G3/4x14 Резьба: Е | G3/4x14 Резьба: F | 16 Размеры: B, мм | 19 Размеры: A, мм | 47 Размеры: L, мм | 32 Размеры: S1, мм |
|
| S0638-12-16WD Код заказа | G3/4x14 Резьба: Е | G1x11 Резьба: F | 18 Размеры: B, мм | 19 Размеры: A, мм | 53 Размеры: L, мм | 41 Размеры: S1, мм |
|
| S0638-16WD Код заказа | G1x11 Резьба: Е | G1x11 Резьба: F | 18 Размеры: B, мм | 21 Размеры: A, мм | 55 Размеры: L, мм | 41 Размеры: S1, мм |
|
| S0638-16-20WD Код заказа | G1x11 Резьба: Е | G1-1/4x11 Резьба: F | 20 Размеры: B, мм | 21 Размеры: A, мм | 59 Размеры: L, мм | 50 Размеры: S1, мм |
|
| S0638-20WD Код заказа | G1-1/4x11 Резьба: Е | G1-1/4x11 Резьба: F | 20 Размеры: B, мм | 21 Размеры: A, мм | 59 Размеры: L, мм | 50 Размеры: S1, мм |
|
