Прямой, BSP 60°—Резьба G (BSPP) внутренняя, проходной (ш-г)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

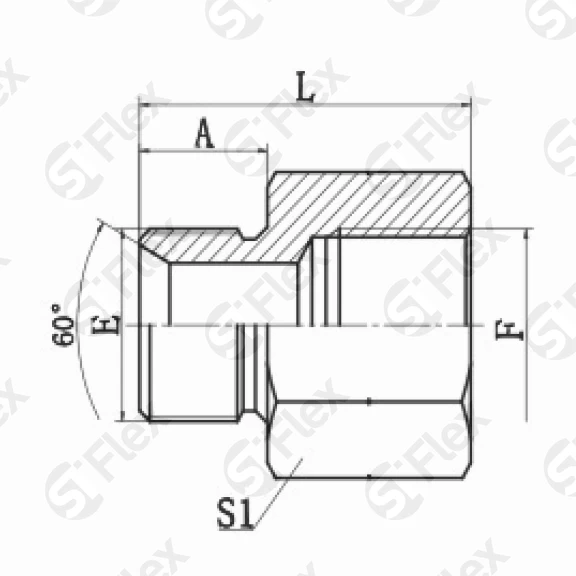

| Код заказа | Резьба | Размеры | Количество | |||
|---|---|---|---|---|---|---|
| Е | F | A, мм | L, мм | S1, мм | штук | |
| S0647-02-04 Код заказа | G1/8x28 Резьба: Е | G1/4x19 Резьба: F | 11 Размеры: A, мм | 29 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0647-04-02 Код заказа | G1/4x19 Резьба: Е | G1/8x28 Резьба: F | 12 Размеры: A, мм | 28 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0647-04 Код заказа | G1/4x19 Резьба: Е | G1/4x19 Резьба: F | 12 Размеры: A, мм | 33 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0647-04-06 Код заказа | G1/4x19 Резьба: Е | G3/8x19 Резьба: F | 12 Размеры: A, мм | 36 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0647-06-04 Код заказа | G3/8x19 Резьба: Е | G1/4x19 Резьба: F | 14 Размеры: A, мм | 34 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0647-06 Код заказа | G3/8x19 Резьба: Е | G3/8x19 Резьба: F | 14 Размеры: A, мм | 38 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0647-06-08 Код заказа | G3/8x19 Резьба: Е | G1/2x14 Резьба: F | 14 Размеры: A, мм | 43 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0647-08-06 Код заказа | G1/2x14 Резьба: Е | G3/8x19 Резьба: F | 16 Размеры: A, мм | 38 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0647-08 Код заказа | G1/2x14 Резьба: Е | G1/2x14 Резьба: F | 16 Размеры: A, мм | 45 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0647-08-10 Код заказа | G1/2x14 Резьба: Е | G5/8x14 Резьба: F | 16 Размеры: A, мм | 46 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0647-08-12 Код заказа | G1/2x14 Резьба: Е | G3/4x14 Резьба: F | 16 Размеры: A, мм | 45 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0647-10-08 Код заказа | G5/8x14 Резьба: Е | G1/2x14 Резьба: F | 16 Размеры: A, мм | 42 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0647-12-08 Код заказа | G3/4x14 Резьба: Е | G1/2x14 Резьба: F | 19 Размеры: A, мм | 45 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0647-12 Код заказа | G3/4x14 Резьба: Е | G3/4x14 Резьба: F | 19 Размеры: A, мм | 48 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0647-12-16 Код заказа | G3/4x14 Резьба: Е | G1x11 Резьба: F | 19 Размеры: A, мм | 54 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0647-16-12 Код заказа | G1x11 Резьба: Е | G3/4x14 Резьба: F | 21 Размеры: A, мм | 48 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0647-16 Код заказа | G1x11 Резьба: Е | G1x11 Резьба: F | 21 Размеры: A, мм | 56 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0647-16-20 Код заказа | G1x11 Резьба: Е | G1-1/4x11 Резьба: F | 21 Размеры: A, мм | 57 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0647-20-16 Код заказа | G1-1/4x11 Резьба: Е | G1x11 Резьба: F | 21 Размеры: A, мм | 49 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0647-20 Код заказа | G1-1/4x11 Резьба: Е | G1-1/4x11 Резьба: F | 21 Размеры: A, мм | 53 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0647-20-24 Код заказа | G1-1/4x11 Резьба: Е | G1-1/2x11 Резьба: F | 21 Размеры: A, мм | 58 Размеры: L, мм | 55 Размеры: S1, мм | |
| S0647-24 Код заказа | G1-1/2x11 Резьба: Е | G1-1/2x11 Резьба: F | 23 Размеры: A, мм | 58 Размеры: L, мм | 55 Размеры: S1, мм | |
| S0647-32-24 Код заказа | G2x11 Резьба: Е | G1-1/2x11 Резьба: F | 26 Размеры: A, мм | 60 Размеры: L, мм | 70 Размеры: S1, мм | |
| S0647-32 Код заказа | G2x11 Резьба: Е | G2x11 Резьба: F | 26 Размеры: A, мм | 63 Размеры: L, мм | 70 Размеры: S1, мм | |
