Прямой, BSP 60°—Резьба М (Metric), ввертной (ш-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

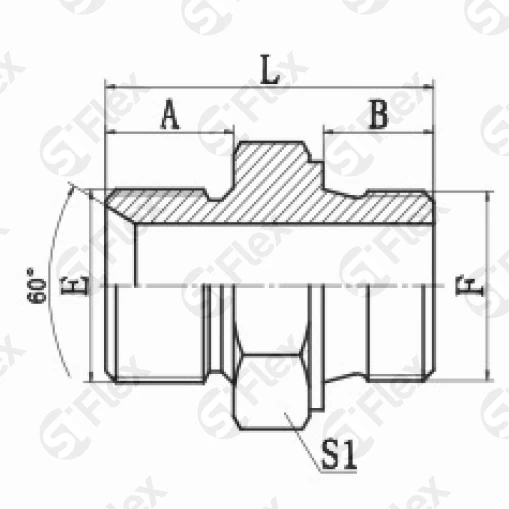

| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | штук | |
| S0633-02-10 Код заказа | G1/8x28 Резьба: Е | M10x1 Резьба: F | 8 Размеры: B, мм | 10 Размеры: A, мм | 25 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0633-04-10 Код заказа | G1/4x19 Резьба: Е | M10x1 Резьба: F | 8 Размеры: B, мм | 12 Размеры: A, мм | 27 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0633-04-14 Код заказа | G1/4x19 Резьба: Е | M14x1.5 Резьба: F | 12 Размеры: B, мм | 12 Размеры: A, мм | 31 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0633-06-14 Код заказа | G3/8x19 Резьба: Е | M14x1.5 Резьба: F | 12 Размеры: B, мм | 14 Размеры: A, мм | 35 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0633-06-16 Код заказа | G3/8x19 Резьба: Е | M16x1.5 Резьба: F | 12 Размеры: B, мм | 14 Размеры: A, мм | 34 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0633-06-18 Код заказа | G3/8x19 Резьба: Е | M18x1.5 Резьба: F | 12 Размеры: B, мм | 14 Размеры: A, мм | 34 Размеры: L, мм | 24 Размеры: S1, мм | |
| S0633-08-16 Код заказа | G1/2x14 Резьба: Е | M16x1.5 Резьба: F | 12 Размеры: B, мм | 16 Размеры: A, мм | 38 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0633-08-18 Код заказа | G1/2x14 Резьба: Е | M18x1.5 Резьба: F | 12 Размеры: B, мм | 16 Размеры: A, мм | 38 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0633-08-22 Код заказа | G1/2x14 Резьба: Е | M22x1.5 Резьба: F | 14 Размеры: B, мм | 16 Размеры: A, мм | 42 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0633-10-33 Код заказа | G5/8x14 Резьба: Е | M33x2.0 Резьба: F | 18 Размеры: B, мм | 18 Размеры: A, мм | 49 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0633-12-16 Код заказа | G3/4x14 Резьба: Е | M16x1.5 Резьба: F | 12 Размеры: B, мм | 19 Размеры: A, мм | 42 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0633-12-22 Код заказа | G3/4x14 Резьба: Е | M22x1.5 Резьба: F | 14 Размеры: B, мм | 19 Размеры: A, мм | 44 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0633-12-27 Код заказа | G3/4x14 Резьба: Е | M27x2.0 Резьба: F | 16 Размеры: B, мм | 19 Размеры: A, мм | 46 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0633-12-33 Код заказа | G3/4x14 Резьба: Е | M33x2.0 Резьба: F | 18 Размеры: B, мм | 19 Размеры: A, мм | 50 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0633-16-27 Код заказа | G1x11 Резьба: Е | M27x2.0 Резьба: F | 16 Размеры: B, мм | 21 Размеры: A, мм | 52 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0633-16-33 Код заказа | G1x11 Резьба: Е | M33x2.0 Резьба: F | 18 Размеры: B, мм | 21 Размеры: A, мм | 54 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0633-20-42 Код заказа | G1-1/4x11 Резьба: Е | M42x2.0 Резьба: F | 20 Размеры: B, мм | 21 Размеры: A, мм | 57 Размеры: L, мм | 50 Размеры: S1, мм | |
