Прямой, BSP 60°—Резьба R (BSPT) внутренняя, ввертной (ш-г)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

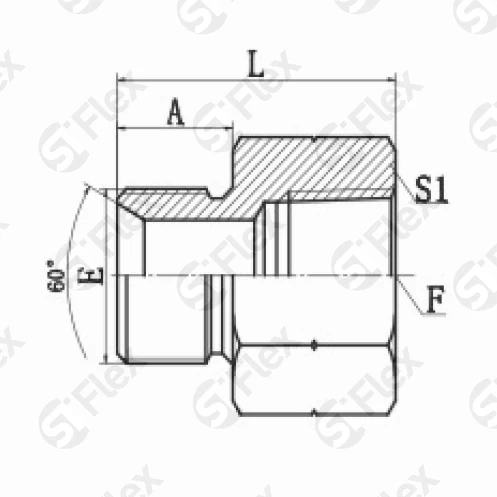

| Код заказа | Резьба | Размеры | Количество | |||
|---|---|---|---|---|---|---|
| Е | F | A, мм | L, мм | S1, мм | штук | |
| S0653-04-02 Код заказа | G1/4x19 Резьба: Е | R1/8x28 Резьба: F | 12 Размеры: A, мм | 28 Размеры: L, мм | 19 Размеры: S1, мм |
|
| S0653-04 Код заказа | G1/4x19 Резьба: Е | R1/4x19 Резьба: F | 12 Размеры: A, мм | 34 Размеры: L, мм | 19 Размеры: S1, мм |
|
| S0653-04-06 Код заказа | G1/4x19 Резьба: Е | R3/8x19 Резьба: F | 12 Размеры: A, мм | 34 Размеры: L, мм | 22 Размеры: S1, мм |
|
| S0653-04-08 Код заказа | G1/4x19 Резьба: Е | R1/2x14 Резьба: F | 12 Размеры: A, мм | 41 Размеры: L, мм | 27 Размеры: S1, мм |
|
| S0653-06-04 Код заказа | G3/8x19 Резьба: Е | R1/4x19 Резьба: F | 14 Размеры: A, мм | 35 Размеры: L, мм | 22 Размеры: S1, мм |
|
| S0653-06 Код заказа | G3/8x19 Резьба: Е | R3/8x19 Резьба: F | 14 Размеры: A, мм | 34 Размеры: L, мм | 22 Размеры: S1, мм |
|
| S0653-08-06 Код заказа | G1/2x14 Резьба: Е | R3/8x19 Резьба: F | 16 Размеры: A, мм | 40 Размеры: L, мм | 27 Размеры: S1, мм |
|
| S0653-08 Код заказа | G1/2x14 Резьба: Е | R1/2x14 Резьба: F | 16 Размеры: A, мм | 45 Размеры: L, мм | 27 Размеры: S1, мм |
|
| S0653-10-08 Код заказа | G5/8x14 Резьба: Е | R1/2x14 Резьба: F | 18 Размеры: A, мм | 44 Размеры: L, мм | 30 Размеры: S1, мм |
|
| S0653-12-08 Код заказа | G3/4x14 Резьба: Е | R1/2x14 Резьба: F | 19 Размеры: A, мм | 48 Размеры: L, мм | 32 Размеры: S1, мм |
|
| S0653-12 Код заказа | G3/4x14 Резьба: Е | R3/4x14 Резьба: F | 19 Размеры: A, мм | 49 Размеры: L, мм | 36 Размеры: S1, мм |
|
| S0653-16-12 Код заказа | G1x11 Резьба: Е | R3/4x14 Резьба: F | 21 Размеры: A, мм | 48 Размеры: L, мм | 41 Размеры: S1, мм |
|
| S0653-16 Код заказа | G1x11 Резьба: Е | R1x11 Резьба: F | 21 Размеры: A, мм | 57 Размеры: L, мм | 41 Размеры: S1, мм |
|
| S0653-20 Код заказа | G1-1/4x11 Резьба: Е | R1-1/4x11 Резьба: F | 21 Размеры: A, мм | 59 Размеры: L, мм | 50 Размеры: S1, мм |
|
| S0653-24 Код заказа | G1-1/2x11 Резьба: Е | R1-1/2x11 Резьба: F | 23 Размеры: A, мм | 61 Размеры: L, мм | 55 Размеры: S1, мм |
|
