Прямой, BSP 60°—Резьба UN (UNF), ввертной (ш-ш.к.)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

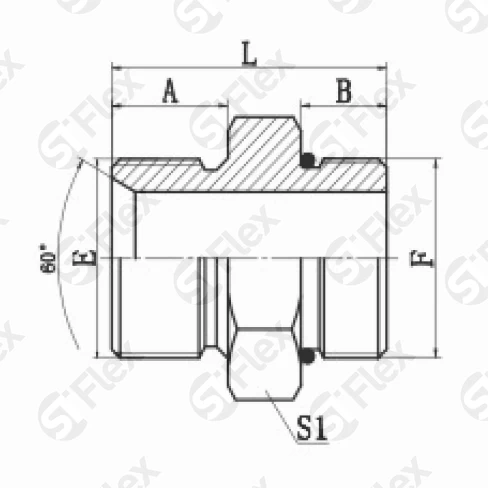

| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | штук | |
| S0635-04 Код заказа | G1/4x19 Резьба: Е | 7/16x20UN Резьба: F | 9 Размеры: B, мм | 12 Размеры: A, мм | 30 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0635-04-05 Код заказа | G1/4x19 Резьба: Е | 1/2x20UN Резьба: F | 9 Размеры: B, мм | 12 Размеры: A, мм | 30 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0635-04-06 Код заказа | G1/4x19 Резьба: Е | 9/16x18UN Резьба: F | 10 Размеры: B, мм | 12 Размеры: A, мм | 32 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0635-04-08 Код заказа | G1/4x19 Резьба: Е | 3/4x16UN Резьба: F | 11 Размеры: B, мм | 12 Размеры: A, мм | 31 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0635-06 Код заказа | G3/8x19 Резьба: Е | 9/16x18UN Резьба: F | 10 Размеры: B, мм | 14 Размеры: A, мм | 34 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0635-06-04 Код заказа | G3/8x19 Резьба: Е | 7/16x20UN Резьба: F | 9 Размеры: B, мм | 14 Размеры: A, мм | 33 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0635-06-08 Код заказа | G3/8x19 Резьба: Е | 3/4x16UN Резьба: F | 11 Размеры: B, мм | 14 Размеры: A, мм | 36 Размеры: L, мм | 24 Размеры: S1, мм | |
| S0635-06-10 Код заказа | G3/8x19 Резьба: Е | 7/8x14UN Резьба: F | 13 Размеры: B, мм | 14 Размеры: A, мм | 40 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0635-08 Код заказа | G1/2x14 Резьба: Е | 3/4x16UN Резьба: F | 11 Размеры: B, мм | 16 Размеры: A, мм | 38 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0635-08-06 Код заказа | G1/2x14 Резьба: Е | 9/16x18UN Резьба: F | 10 Размеры: B, мм | 16 Размеры: A, мм | 36 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0635-08-10 Код заказа | G1/2x14 Резьба: Е | 7/8x14UN Резьба: F | 13 Размеры: B, мм | 16 Размеры: A, мм | 42 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0635-08-12 Код заказа | G1/2x14 Резьба: Е | 1-1/16x12UN Резьба: F | 15 Размеры: B, мм | 16 Размеры: A, мм | 43 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0635-10 Код заказа | G5/8x14 Резьба: Е | 7/8x14UN Резьба: F | 13 Размеры: B, мм | 18 Размеры: A, мм | 44 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0635-10-08 Код заказа | G5/8x14 Резьба: Е | 3/4x16UN Резьба: F | 11 Размеры: B, мм | 18 Размеры: A, мм | 42 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0635-10-12 Код заказа | G5/8x14 Резьба: Е | 1-1/16x12UN Резьба: F | 15 Размеры: B, мм | 18 Размеры: A, мм | 47 Размеры: L, мм | 34 Размеры: S1, мм | |
| S0635-12 Код заказа | G3/4x14 Резьба: Е | 1-1/16x12UN Резьба: F | 15 Размеры: B, мм | 19 Размеры: A, мм | 48 Размеры: L, мм | 34 Размеры: S1, мм | |
| S0635-12-08 Код заказа | G3/4x14 Резьба: Е | 3/4x16UN Резьба: F | 11 Размеры: B, мм | 19 Размеры: A, мм | 41 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0635-12-10 Код заказа | G3/4x14 Резьба: Е | 7/8x14UN Резьба: F | 13 Размеры: B, мм | 19 Размеры: A, мм | 46 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0635-12-14 Код заказа | G3/4x14 Резьба: Е | 1-3/16x12UN Резьба: F | 15 Размеры: B, мм | 19 Размеры: A, мм | 48 Размеры: L, мм | 38 Размеры: S1, мм | |
| S0635-12-16 Код заказа | G3/4x14 Резьба: Е | 1-5/16x12UN Резьба: F | 15 Размеры: B, мм | 19 Размеры: A, мм | 51 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0635-16 Код заказа | G1x11 Резьба: Е | 1-5/16x12UN Резьба: F | 15 Размеры: B, мм | 21 Размеры: A, мм | 53 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0635-16-10 Код заказа | G1x11 Резьба: Е | 7/8x14UN Резьба: F | 13 Размеры: B, мм | 21 Размеры: A, мм | 50 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0635-16-12 Код заказа | G1x11 Резьба: Е | 1-1/16x12UN Резьба: F | 15 Размеры: B, мм | 21 Размеры: A, мм | 52 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0635-16-14 Код заказа | G1x11 Резьба: Е | 1-3/16x12UN Резьба: F | 15 Размеры: B, мм | 21 Размеры: A, мм | 52 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0635-16-20 Код заказа | G1x11 Резьба: Е | 1-5/8x12UN Резьба: F | 15 Размеры: B, мм | 21 Размеры: A, мм | 55 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0635-20 Код заказа | G1-1/4x11 Резьба: Е | 1-5/8x12UN Резьба: F | 15 Размеры: B, мм | 21 Размеры: A, мм | 55 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0635-20-16 Код заказа | G1-1/4x11 Резьба: Е | 1-5/16x12UN Резьба: F | 15 Размеры: B, мм | 21 Размеры: A, мм | 55 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0635-24 Код заказа | G1-1/2x11 Резьба: Е | 1-7/8x12UN Резьба: F | 15 Размеры: B, мм | 23 Размеры: A, мм | 57 Размеры: L, мм | 55 Размеры: S1, мм | |
