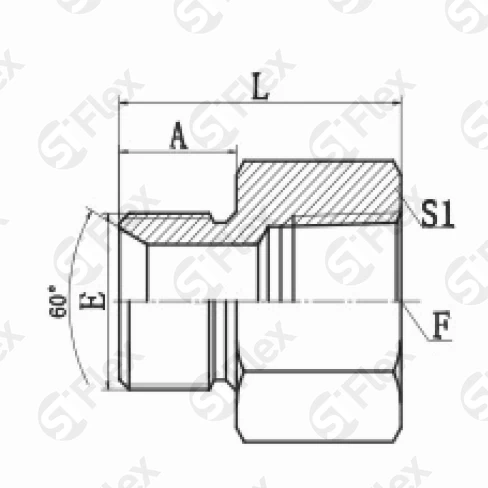

Прямой, BSP 60°—Резьба Z (NPT) внутренняя, ввертной (ш-г)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
| Код заказа | Резьба | Размеры | Количество | |||
|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | S1, мм | штук | |
| S0652-04 Код заказа | G1/4x19 Резьба: Е | Z1/4x18 Резьба: F | 31 Размеры: B, мм | 12 Размеры: A, мм | 19 Размеры: S1, мм |
|
| S0652-06 Код заказа | G3/8x19 Резьба: Е | Z3/8x18 Резьба: F | 33 Размеры: B, мм | 14 Размеры: A, мм | 22 Размеры: S1, мм |
|
| S0652-08 Код заказа | G1/2x14 Резьба: Е | Z1/2x14 Резьба: F | 42 Размеры: B, мм | 16 Размеры: A, мм | 30 Размеры: S1, мм |
|
| S0652-12 Код заказа | G3/4x14 Резьба: Е | Z3/4x14 Резьба: F | 45 Размеры: B, мм | 19 Размеры: A, мм | 36 Размеры: S1, мм |
|
| S0652-16 Код заказа | G1x11 Резьба: Е | Z1x11.5 Резьба: F | 52 Размеры: B, мм | 21 Размеры: A, мм | 41 Размеры: S1, мм |
|
| S0652-20 Код заказа | G1-1/4x11 Резьба: Е | Z1-1/4x11.5 Резьба: F | 55 Размеры: B, мм | 21 Размеры: A, мм | 50 Размеры: S1, мм |
|
| S0652-24 Код заказа | G1-1/2x11 Резьба: Е | Z1-1/2x11.5 Резьба: F | 60 Размеры: B, мм | 23 Размеры: A, мм | 60 Размеры: S1, мм |
|
| S0652-32 Код заказа | G2x11 Резьба: Е | Z2x11.5 Резьба: F | 62 Размеры: B, мм | 26 Размеры: A, мм | 70 Размеры: S1, мм |
|
