Прямой, BSP 60°—Резьба Z (NPT), ввертной (г-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

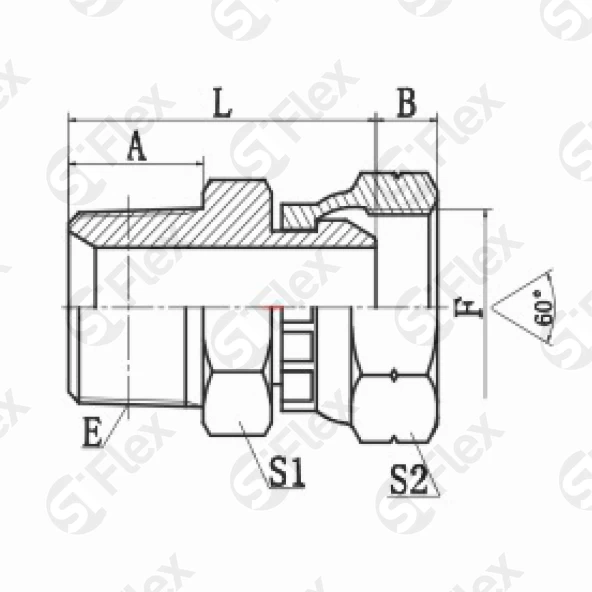

| Код заказа | Резьба | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | S2, мм | штук | |
| S0640-02 Код заказа | Z1/8x27 Резьба: Е | G1/8x28 Резьба: F | 6 Размеры: B, мм | 11 Размеры: A, мм | 26 Размеры: L, мм | 12 Размеры: S1, мм | 14 Размеры: S2, мм |
|
| S0640-02-04 Код заказа | Z1/8x27 Резьба: Е | G1/4x19 Резьба: F | 6 Размеры: B, мм | 11 Размеры: A, мм | 27 Размеры: L, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S0640-04 Код заказа | Z1/4x18 Резьба: Е | G1/4x19 Резьба: F | 6 Размеры: B, мм | 15 Размеры: A, мм | 31 Размеры: L, мм | 17 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S0640-04-06 Код заказа | Z1/4x18 Резьба: Е | G3/8x19 Резьба: F | 6 Размеры: B, мм | 15 Размеры: A, мм | 33 Размеры: L, мм | 17 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S0640-04-08 Код заказа | Z1/4x18 Резьба: Е | G1/2x14 Резьба: F | 8 Размеры: B, мм | 15 Размеры: A, мм | 35 Размеры: L, мм | 19 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S0640-06 Код заказа | Z3/8x18 Резьба: Е | G3/8x19 Резьба: F | 6 Размеры: B, мм | 16 Размеры: A, мм | 34 Размеры: L, мм | 19 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S0640-06-08 Код заказа | Z3/8x18 Резьба: Е | G1/2x14 Резьба: F | 8 Размеры: B, мм | 16 Размеры: A, мм | 36 Размеры: L, мм | 19 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S0640-08 Код заказа | Z1/2x14 Резьба: Е | G1/2x14 Резьба: F | 8 Размеры: B, мм | 20 Размеры: A, мм | 41 Размеры: L, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S0640-08-06 Код заказа | Z1/2x14 Резьба: Е | G3/8x19 Резьба: F | 6 Размеры: B, мм | 20 Размеры: A, мм | 40 Размеры: L, мм | 24 Размеры: S1, мм | 24 Размеры: S2, мм |
|
| S0640-08-12 Код заказа | Z1/2x14 Резьба: Е | G3/4x14 Резьба: F | 11 Размеры: B, мм | 20 Размеры: A, мм | 45 Размеры: L, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм |
|
| S0640-12 Код заказа | Z3/4x14 Резьба: Е | G3/4x14 Резьба: F | 11 Размеры: B, мм | 20 Размеры: A, мм | 45 Размеры: L, мм | 30 Размеры: S1, мм | 32 Размеры: S2, мм |
|
| S0640-12-16 Код заказа | Z3/4x14 Резьба: Е | G1x11 Резьба: F | 12 Размеры: B, мм | 20 Размеры: A, мм | 47 Размеры: L, мм | 32 Размеры: S1, мм | 41 Размеры: S2, мм |
|
| S0640-16 Код заказа | Z1x11.5 Резьба: Е | G1x11 Резьба: F | 12 Размеры: B, мм | 26 Размеры: A, мм | 53 Размеры: L, мм | 36 Размеры: S1, мм | 41 Размеры: S2, мм |
|
| S0640-16-20 Код заказа | Z1x11.5 Резьба: Е | G1-1/4x11 Резьба: F | 11 Размеры: B, мм | 26 Размеры: A, мм | 60 Размеры: L, мм | 41 Размеры: S1, мм | 50 Размеры: S2, мм |
|
| S0640-20 Код заказа | Z1-1/4x11.5 Резьба: Е | G1-1/4x11 Резьба: F | 11 Размеры: B, мм | 27 Размеры: A, мм | 60 Размеры: L, мм | 46 Размеры: S1, мм | 50 Размеры: S2, мм |
|
| S0640-24 Код заказа | Z1-1/2x11.5 Резьба: Е | G1-1/2x11 Резьба: F | 13 Размеры: B, мм | 28 Размеры: A, мм | 62 Размеры: L, мм | 50 Размеры: S1, мм | 55 Размеры: S2, мм |
|
| S0640-32 Код заказа | Z2x11.5 Резьба: Е | G2x11 Резьба: F | 20 Размеры: B, мм | 28 Размеры: A, мм | 65 Размеры: L, мм | 55 Размеры: S1, мм | 70 Размеры: S2, мм |
|
