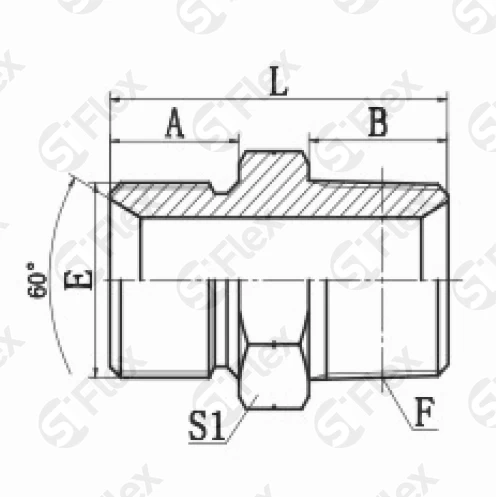

Прямой, BSP 60°—Резьба Z (NPT), ввертной (ш-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | штук | |
| S0620-02 Код заказа | G1/8x28 Резьба: Е | — Резьба: F | 11 Размеры: B, мм | 10 Размеры: A, мм | 26 Размеры: L, мм | 14 Размеры: S1, мм | |
| S0620-02-04 Код заказа | R1/8x28 Резьба: Е | Z1/4x18 Резьба: F | 15 Размеры: B, мм | 10 Размеры: A, мм | 31 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0620-04 Код заказа | G1/4x19 Резьба: Е | Z1/4x18 Резьба: F | 15 Размеры: B, мм | 12 Размеры: A, мм | 33 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0620-04-02 Код заказа | G1/4x19 Резьба: Е | — Резьба: F | 11 Размеры: B, мм | 12 Размеры: A, мм | 28 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0620-04-06 Код заказа | G1/4x19 Резьба: Е | Z3/8x18 Резьба: F | 16 Размеры: B, мм | 12 Размеры: A, мм | 34 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0620-04-08 Код заказа | G1/4x19 Резьба: Е | Z1/2x14 Резьба: F | 20 Размеры: B, мм | 12 Размеры: A, мм | 40 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0620-06 Код заказа | G3/8x19 Резьба: Е | Z3/8x18 Резьба: F | 16 Размеры: B, мм | 14 Размеры: A, мм | 38 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0620-06-04 Код заказа | G3/8x19 Резьба: Е | Z1/4x18 Резьба: F | 15 Размеры: B, мм | 14 Размеры: A, мм | 36 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0620-06-08 Код заказа | G3/8x19 Резьба: Е | Z1/2x14 Резьба: F | 20 Размеры: B, мм | 14 Размеры: A, мм | 41 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0620-06-12 Код заказа | G3/8x19 Резьба: Е | Z3/4x14 Резьба: F | 20 Размеры: B, мм | 14 Размеры: A, мм | 43 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0620-08 Код заказа | G1/2x14 Резьба: Е | Z1/2x14 Резьба: F | 20 Размеры: B, мм | 16 Размеры: A, мм | 46 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0620-08-06 Код заказа | G1/2x14 Резьба: Е | Z3/8x18 Резьба: F | 16 Размеры: B, мм | 16 Размеры: A, мм | 42 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0620-08-12 Код заказа | G1/2x14 Резьба: Е | Z3/4x14 Резьба: F | 20 Размеры: B, мм | 16 Размеры: A, мм | 46 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0620-08-16 Код заказа | G1/2x14 Резьба: Е | Z1x11.5 Резьба: F | 26 Размеры: B, мм | 16 Размеры: A, мм | 53 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0620-10-08 Код заказа | G5/8x14 Резьба: Е | Z1/2x14 Резьба: F | 20 Размеры: B, мм | 18 Размеры: A, мм | 47 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0620-10-12 Код заказа | G5/8x14 Резьба: Е | Z3/4x14 Резьба: F | 20 Размеры: B, мм | 18 Размеры: A, мм | 47 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0620-12 Код заказа | G3/4x14 Резьба: Е | Z3/4x14 Резьба: F | 20 Размеры: B, мм | 19 Размеры: A, мм | 49 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0620-12-06 Код заказа | G3/4x14 Резьба: Е | Z3/8x18 Резьба: F | 16 Размеры: B, мм | 19 Размеры: A, мм | 46 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0620-12-08 Код заказа | G3/4x14 Резьба: Е | Z1/2x14 Резьба: F | 20 Размеры: B, мм | 19 Размеры: A, мм | 49 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0620-12-16 Код заказа | G3/4x14 Резьба: Е | Z1x11.5 Резьба: F | 26 Размеры: B, мм | 19 Размеры: A, мм | 55 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0620-16 Код заказа | G1x11 Резьба: Е | Z1x11.5 Резьба: F | 26 Размеры: B, мм | 21 Размеры: A, мм | 59 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0620-16-12 Код заказа | G1x11 Резьба: Е | Z3/4x14 Резьба: F | 20 Размеры: B, мм | 21 Размеры: A, мм | 53 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0620-16-20 Код заказа | G1x11 Резьба: Е | Z1-1/4x11.5 Резьба: F | 27 Размеры: B, мм | 21 Размеры: A, мм | 60 Размеры: L, мм | 45 Размеры: S1, мм | |
| S0620-20 Код заказа | G1-1/4x11 Резьба: Е | Z1-1/4x11.5 Резьба: F | 27 Размеры: B, мм | 21 Размеры: A, мм | 62 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0620-20-16 Код заказа | G1-1/4x11 Резьба: Е | Z1x11.5 Резьба: F | 26 Размеры: B, мм | 21 Размеры: A, мм | 61 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0620-20-24 Код заказа | G1-1/4x11 Резьба: Е | Z1-1/2x11.5 Резьба: F | 28 Размеры: B, мм | 21 Размеры: A, мм | 63 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0620-24 Код заказа | G1-1/2x11 Резьба: Е | Z1-1/2x11.5 Резьба: F | 28 Размеры: B, мм | 23 Размеры: A, мм | 66 Размеры: L, мм | 55 Размеры: S1, мм | |
| S0620-24-20 Код заказа | G1-1/2x11 Резьба: Е | Z1-1/4x11.5 Резьба: F | 27 Размеры: B, мм | 23 Размеры: A, мм | 65 Размеры: L, мм | 55 Размеры: S1, мм | |
| S0620-24-32 Код заказа | G1-1/2x11 Резьба: Е | Z2x11.5 Резьба: F | 28 Размеры: B, мм | 23 Размеры: A, мм | 68 Размеры: L, мм | 65 Размеры: S1, мм | |
| S0620-32 Код заказа | G2x11 Резьба: Е | Z2x11.5 Резьба: F | 28 Размеры: B, мм | 26 Размеры: A, мм | 70 Размеры: L, мм | 70 Размеры: S1, мм | |
| S0620-32-20 Код заказа | G2x11 Резьба: Е | Z1-1/4x11.5 Резьба: F | 27 Размеры: B, мм | 26 Размеры: A, мм | 69 Размеры: L, мм | 70 Размеры: S1, мм | |
| S0620-32-24 Код заказа | G2x11 Резьба: Е | Z1-1/2x11.5 Резьба: F | 28 Размеры: B, мм | 26 Размеры: A, мм | 70 Размеры: L, мм | 70 Размеры: S1, мм | |
