Прямой, BSP 60°—Соединение JIC 74°, проходной (ш-г)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

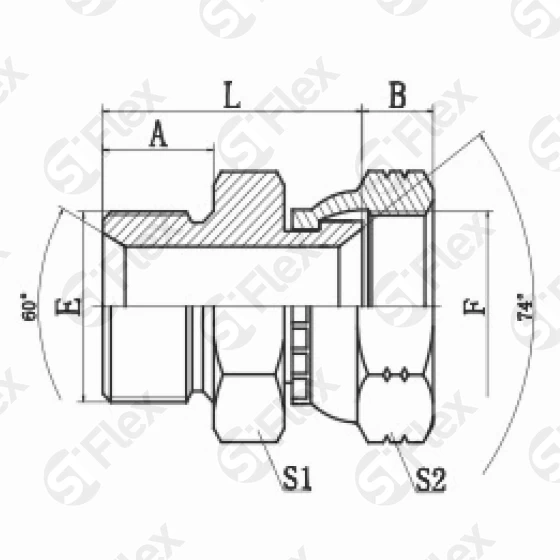

| Код заказа | Резьба | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | S2, мм | штук | |
| S0632-02-04 Код заказа | G1/8x28 Резьба: Е | 7/16x20UN Резьба: F | 9 Размеры: B, мм | 10 Размеры: A, мм | 24 Размеры: L, мм | 14 Размеры: S1, мм | 15 Размеры: S2, мм | |
| S0632-02-06 Код заказа | G1/8x28 Резьба: Е | 9/16x18UN Резьба: F | 11 Размеры: B, мм | 10 Размеры: A, мм | 25 Размеры: L, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0632-04 Код заказа | G1/4x19 Резьба: Е | 7/16x20UN Резьба: F | 9 Размеры: B, мм | 12 Размеры: A, мм | 26 Размеры: L, мм | 19 Размеры: S1, мм | 15 Размеры: S2, мм | |
| S0632-04-05 Код заказа | G1/4x19 Резьба: Е | 1/2x20UN Резьба: F | 10 Размеры: B, мм | 12 Размеры: A, мм | 27 Размеры: L, мм | 19 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0632-04-06 Код заказа | G1/4x19 Резьба: Е | 9/16x18UN Резьба: F | 11 Размеры: B, мм | 12 Размеры: A, мм | 27 Размеры: L, мм | 19 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0632-04-08 Код заказа | G1/4x19 Резьба: Е | 3/4x16UN Резьба: F | 11 Размеры: B, мм | 12 Размеры: A, мм | 29 Размеры: L, мм | 19 Размеры: S1, мм | 24 Размеры: S2, мм | |
| S0632-06 Код заказа | G3/8x19 Резьба: Е | 9/16x18UN Резьба: F | 11 Размеры: B, мм | 14 Размеры: A, мм | 31 Размеры: L, мм | 22 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0632-06-08 Код заказа | G3/8x19 Резьба: Е | 3/4x16UN Резьба: F | 11 Размеры: B, мм | 14 Размеры: A, мм | 33 Размеры: L, мм | 22 Размеры: S1, мм | 24 Размеры: S2, мм | |
| S0632-06-10 Код заказа | G3/8x19 Резьба: Е | 7/8x14UN Резьба: F | 13 Размеры: B, мм | 14 Размеры: A, мм | 33 Размеры: L, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0632-08 Код заказа | G1/2x14 Резьба: Е | 3/4x16UN Резьба: F | 11 Размеры: B, мм | 16 Размеры: A, мм | 37 Размеры: L, мм | 27 Размеры: S1, мм | 24 Размеры: S2, мм | |
| S0632-08-06 Код заказа | G1/2x14 Резьба: Е | 9/16x18UN Резьба: F | 11 Размеры: B, мм | 16 Размеры: A, мм | 35 Размеры: L, мм | 27 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0632-08-10 Код заказа | G1/2x14 Резьба: Е | 7/8x14UN Резьба: F | 13 Размеры: B, мм | 16 Размеры: A, мм | 38 Размеры: L, мм | 27 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0632-10 Код заказа | G5/8x14 Резьба: Е | 7/8x14UN Резьба: F | 14 Размеры: B, мм | 18 Размеры: A, мм | 38 Размеры: L, мм | 30 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0632-12 Код заказа | G3/4x14 Резьба: Е | 1-1/16x12UN Резьба: F | 15 Размеры: B, мм | 19 Размеры: A, мм | 42 Размеры: L, мм | 32 Размеры: S1, мм | 32 Размеры: S2, мм | |
| S0632-12-08 Код заказа | G3/4x14 Резьба: Е | 3/4x16UN Резьба: F | 11 Размеры: B, мм | 19 Размеры: A, мм | 40 Размеры: L, мм | 32 Размеры: S1, мм | 24 Размеры: S2, мм | |
| S0632-12-10 Код заказа | G3/4x14 Резьба: Е | 7/8x14UN Резьба: F | 13 Размеры: B, мм | 19 Размеры: A, мм | 41 Размеры: L, мм | 32 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0632-12-16 Код заказа | G3/4x14 Резьба: Е | 1-5/16x12UN Резьба: F | 16 Размеры: B, мм | 19 Размеры: A, мм | 42 Размеры: L, мм | 32 Размеры: S1, мм | 41 Размеры: S2, мм | |
| S0632-16 Код заказа | G1x11 Резьба: Е | 1-5/16x12UN Резьба: F | 16 Размеры: B, мм | 21 Размеры: A, мм | 46 Размеры: L, мм | 41 Размеры: S1, мм | 41 Размеры: S2, мм | |
| S0632-16-20 Код заказа | G1x11 Резьба: Е | 1-5/8x12UN Резьба: F | 17 Размеры: B, мм | 21 Размеры: A, мм | 50 Размеры: L, мм | 41 Размеры: S1, мм | 50 Размеры: S2, мм | |
| S0632-20 Код заказа | G1-1/4x11 Резьба: Е | 1-5/8x12UN Резьба: F | 17 Размеры: B, мм | 21 Размеры: A, мм | 52 Размеры: L, мм | 50 Размеры: S1, мм | 50 Размеры: S2, мм | |
| S0632-20-24 Код заказа | G1-1/4x11 Резьба: Е | 1-7/8x12UN Резьба: F | 20 Размеры: B, мм | 21 Размеры: A, мм | 53.6 Размеры: L, мм | 50 Размеры: S1, мм | 55 Размеры: S2, мм | |
| S0632-24 Код заказа | G1-1/2x11 Резьба: Е | 1-7/8x12UN Резьба: F | 20 Размеры: B, мм | 23 Размеры: A, мм | 57 Размеры: L, мм | 55 Размеры: S1, мм | 55 Размеры: S2, мм | |
| S0632-32 Код заказа | G2x11 Резьба: Е | 2-1/2x12UN Резьба: F | 25 Размеры: B, мм | 26 Размеры: A, мм | 60 Размеры: L, мм | 70 Размеры: S1, мм | 75 Размеры: S2, мм | |
