Прямой, BSP 60°—Соединение JIC 74°, Проходной (ш-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

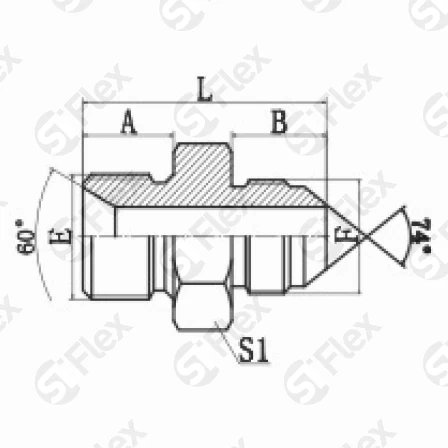

| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | штук | |
| S0630-02-04 Код заказа | G1/8x28 Резьба: Е | 7/16x20UN Резьба: F | 14 Размеры: B, мм | 10 Размеры: A, мм | 30 Размеры: L, мм | 14 Размеры: S1, мм | |
| S0630-02-05 Код заказа | G1/8x28 Резьба: Е | 1/2x20UN Резьба: F | 14 Размеры: B, мм | 10 Размеры: A, мм | 30 Размеры: L, мм | 14 Размеры: S1, мм | |
| S0630-02-06 Код заказа | G1/8x28 Резьба: Е | 9/16x18UN Резьба: F | 14 Размеры: B, мм | 10 Размеры: A, мм | 30 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0630-04 Код заказа | G1/4x19 Резьба: Е | 7/16x20UN Резьба: F | 14 Размеры: B, мм | 12 Размеры: A, мм | 32 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0630-04-05 Код заказа | G1/4x19 Резьба: Е | 1/2x20UN Резьба: F | 14 Размеры: B, мм | 12 Размеры: A, мм | 32 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0630-04-06 Код заказа | G1/4x19 Резьба: Е | 9/16x18UN Резьба: F | 14 Размеры: B, мм | 12 Размеры: A, мм | 32 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0630-04-08 Код заказа | G1/4x19 Резьба: Е | 3/4x16UN Резьба: F | 17 Размеры: B, мм | 12 Размеры: A, мм | 37 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0630-04-10 Код заказа | G1/4x19 Резьба: Е | 7/8x14UN Резьба: F | 19 Размеры: B, мм | 12 Размеры: A, мм | 39 Размеры: L, мм | 24 Размеры: S1, мм | |
| S0630-06 Код заказа | G3/8x19 Резьба: Е | 9/16x18UN Резьба: F | 14 Размеры: B, мм | 14 Размеры: A, мм | 36 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0630-06-04 Код заказа | G3/8x19 Резьба: Е | 7/16x20UN Резьба: F | 14 Размеры: B, мм | 14 Размеры: A, мм | 36 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0630-06-05 Код заказа | G3/8x19 Резьба: Е | 1/2x20UN Резьба: F | 14 Размеры: B, мм | 14 Размеры: A, мм | 36 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0630-06-08 Код заказа | G3/8x19 Резьба: Е | 3/4x16UN Резьба: F | 17 Размеры: B, мм | 14 Размеры: A, мм | 39 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0630-06-10 Код заказа | G3/8x19 Резьба: Е | 7/8x14UN Резьба: F | 19 Размеры: B, мм | 14 Размеры: A, мм | 41 Размеры: L, мм | 24 Размеры: S1, мм | |
| S0630-06-12 Код заказа | G3/8x19 Резьба: Е | 1-1/16x12UN Резьба: F | 22 Размеры: B, мм | 14 Размеры: A, мм | 45 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0630-08 Код заказа | G1/2x14 Резьба: Е | 3/4x16UN Резьба: F | 17 Размеры: B, мм | 16 Размеры: A, мм | 43 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0630-08-04 Код заказа | G1/2x14 Резьба: Е | 7/16x20UN Резьба: F | 14 Размеры: B, мм | 16 Размеры: A, мм | 40 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0630-08-05 Код заказа | G1/2x14 Резьба: Е | 1/2x20UN Резьба: F | 14 Размеры: B, мм | 16 Размеры: A, мм | 40 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0630-08-06 Код заказа | G1/2x14 Резьба: Е | 9/16x18UN Резьба: F | 14 Размеры: B, мм | 16 Размеры: A, мм | 40 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0630-08-10 Код заказа | G1/2x14 Резьба: Е | 7/8x14UN Резьба: F | 19 Размеры: B, мм | 16 Размеры: A, мм | 46 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0630-08-12 Код заказа | G1/2x14 Резьба: Е | 1-1/16x12UN Резьба: F | 22 Размеры: B, мм | 16 Размеры: A, мм | 48 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0630-08-14 Код заказа | G1/2x14 Резьба: Е | 1-3/16x12UN Резьба: F | 23 Размеры: B, мм | 16 Размеры: A, мм | 50 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0630-08-16 Код заказа | G1/2x14 Резьба: Е | 1-5/16x12UN Резьба: F | 23 Размеры: B, мм | 16 Размеры: A, мм | 50 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0630-10 Код заказа | G5/8x14 Резьба: Е | 7/8x14UN Резьба: F | 19 Размеры: B, мм | 18 Размеры: A, мм | 47 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0630-10-08 Код заказа | G5/8x14 Резьба: Е | 3/4x16UN Резьба: F | 17 Размеры: B, мм | 18 Размеры: A, мм | 44 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0630-10-12 Код заказа | G5/8x14 Резьба: Е | 1-1/16x12UN Резьба: F | 22 Размеры: B, мм | 18 Размеры: A, мм | 50 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0630-10-16 Код заказа | G5/8x14 Резьба: Е | 1-5/16x12UN Резьба: F | 23 Размеры: B, мм | 18 Размеры: A, мм | 52 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0630-12 Код заказа | G3/4x14 Резьба: Е | 1-1/16x12UN Резьба: F | 22 Размеры: B, мм | 19 Размеры: A, мм | 52 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0630-12-06 Код заказа | G3/4x14 Резьба: Е | 9/16x18UN Резьба: F | 14 Размеры: B, мм | 19 Размеры: A, мм | 44 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0630-12-08 Код заказа | G3/4x14 Резьба: Е | 3/4x16UN Резьба: F | 17 Размеры: B, мм | 19 Размеры: A, мм | 47 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0630-12-10 Код заказа | G3/4x14 Резьба: Е | 7/8x14UN Резьба: F | 19 Размеры: B, мм | 19 Размеры: A, мм | 49 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0630-12-14 Код заказа | G3/4x14 Резьба: Е | 1-3/16x12UN Резьба: F | 23 Размеры: B, мм | 19 Размеры: A, мм | 52 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0630-12-16 Код заказа | G3/4x14 Резьба: Е | 1-5/16x12UN Резьба: F | 23 Размеры: B, мм | 19 Размеры: A, мм | 53 Размеры: L, мм | 34 Размеры: S1, мм | |
| S0630-12-20 Код заказа | G3/4x14 Резьба: Е | 1-5/8x12UN Резьба: F | 24 Размеры: B, мм | 19 Размеры: A, мм | 56 Размеры: L, мм | 46 Размеры: S1, мм | |
| S0630-16 Код заказа | G1x11 Резьба: Е | 1-5/16x12UN Резьба: F | 23 Размеры: B, мм | 21 Размеры: A, мм | 57 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0630-16-08 Код заказа | G1x11 Резьба: Е | 3/4x16UN Резьба: F | 17 Размеры: B, мм | 21 Размеры: A, мм | 50 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0630-16-10 Код заказа | G1x11 Резьба: Е | 7/8x14UN Резьба: F | 19 Размеры: B, мм | 21 Размеры: A, мм | 53 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0630-16-12 Код заказа | G1x11 Резьба: Е | 1-1/16x12UN Резьба: F | 22 Размеры: B, мм | 21 Размеры: A, мм | 56 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0630-16-14 Код заказа | G1x11 Резьба: Е | 1-3/16x12UN Резьба: F | 23 Размеры: B, мм | 21 Размеры: A, мм | 56 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0630-16-20 Код заказа | G1x11 Резьба: Е | 1-5/8x12UN Резьба: F | 24 Размеры: B, мм | 21 Размеры: A, мм | 58 Размеры: L, мм | 46 Размеры: S1, мм | |
| S0630-20 Код заказа | G1-1/4x11 Резьба: Е | 1-5/8x12UN Резьба: F | 24 Размеры: B, мм | 21 Размеры: A, мм | 62 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0630-20-12 Код заказа | G1-1/4x11 Резьба: Е | 1-1/16x12UN Резьба: F | 22 Размеры: B, мм | 21 Размеры: A, мм | 58 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0630-20-16 Код заказа | G1-1/4x11 Резьба: Е | 1-5/16x12UN Резьба: F | 23 Размеры: B, мм | 21 Размеры: A, мм | 61 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0630-20-24 Код заказа | G1-1/4x11 Резьба: Е | 1-7/8x12UN Резьба: F | 28 Размеры: B, мм | 21 Размеры: A, мм | 63 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0630-24-16 Код заказа | G1-1/2x11 Резьба: Е | 1-5/16x12UN Резьба: F | 23 Размеры: B, мм | 23 Размеры: A, мм | 61 Размеры: L, мм | 55 Размеры: S1, мм | |
| S0630-24-20 Код заказа | G1-1/2x11 Резьба: Е | 1-5/8x12UN Резьба: F | 24 Размеры: B, мм | 23 Размеры: A, мм | 63 Размеры: L, мм | 55 Размеры: S1, мм | |
| S0630-24 Код заказа | G1-1/2x11 Резьба: Е | 1-7/8x12UN Резьба: F | 28 Размеры: B, мм | 23 Размеры: A, мм | 68 Размеры: L, мм | 55 Размеры: S1, мм | |
| S0630-24-32 Код заказа | G1-1/2x11 Резьба: Е | 2-1/2x12UN Резьба: F | 34 Размеры: B, мм | 23 Размеры: A, мм | 74 Размеры: L, мм | 65 Размеры: S1, мм | |
| S0630-32 Код заказа | G2x11 Резьба: Е | 2-1/2x12UN Резьба: F | 34 Размеры: B, мм | 26 Размеры: A, мм | 78 Размеры: L, мм | 70 Размеры: S1, мм | |
| S0630-32-24 Код заказа | G2x11 Резьба: Е | 1-7/8x12UN Резьба: F | 28 Размеры: B, мм | 26 Размеры: A, мм | 70 Размеры: L, мм | 70 Размеры: S1, мм | |
