Прямой, BSP 60°, Соединение приварное (г-п)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

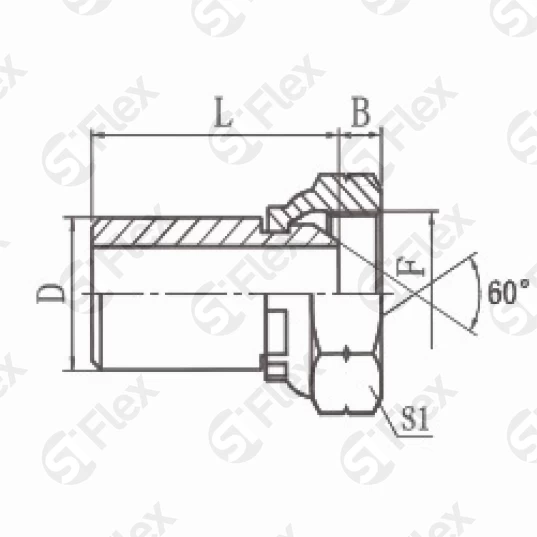

| Код заказа | Резьба | Размеры | Количество | |||
|---|---|---|---|---|---|---|
| F | B, мм | D, мм | L, мм | S1, мм | штук | |
| S0637-10-04 Код заказа | — Резьба: F | 6 Размеры: B, мм | 10 Размеры: D, мм | 35 Размеры: L, мм | 19 Размеры: S1, мм |
|
| S0637-14-06 Код заказа | — Резьба: F | 6 Размеры: B, мм | 14 Размеры: D, мм | 40 Размеры: L, мм | 22 Размеры: S1, мм |
|
| S0637-18-08 Код заказа | — Резьба: F | 8 Размеры: B, мм | 18 Размеры: D, мм | 50 Размеры: L, мм | 27 Размеры: S1, мм |
|
| S0637-22-08 Код заказа | — Резьба: F | 8 Размеры: B, мм | 22 Размеры: D, мм | 50 Размеры: L, мм | 27 Размеры: S1, мм |
|
| S0637-22-12 Код заказа | — Резьба: F | 11 Размеры: B, мм | 22 Размеры: D, мм | 62 Размеры: L, мм | 32 Размеры: S1, мм |
|
| S0637-28-16 Код заказа | — Резьба: F | 12 Размеры: B, мм | 28 Размеры: D, мм | 65 Размеры: L, мм | 41 Размеры: S1, мм |
|
| S0637-34-20 Код заказа | — Резьба: F | 11 Размеры: B, мм | 34 Размеры: D, мм | 68 Размеры: L, мм | 50 Размеры: S1, мм |
|
| S0637-42-20 Код заказа | — Резьба: F | 11 Размеры: B, мм | 42 Размеры: D, мм | 60 Размеры: L, мм | 50 Размеры: S1, мм |
|
| S0637-50-24 Код заказа | — Резьба: F | 13 Размеры: B, мм | 50 Размеры: D, мм | 58 Размеры: L, мм | 55 Размеры: S1, мм |
|
