Прямой, BSP 60°—Соединение приварное (ш-п)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

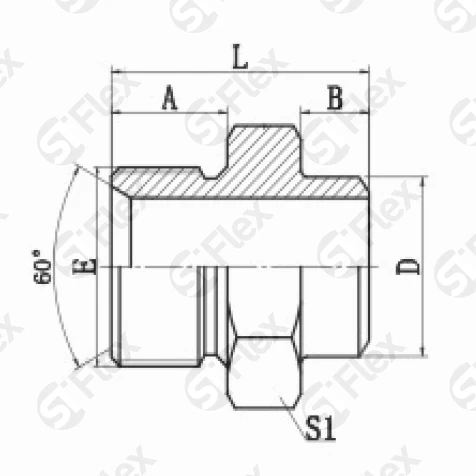

| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | B, мм | A, мм | D, мм | L, мм | S1, мм | штук | |
| S0636-04-10 Код заказа | G1/4x19 Резьба: Е | 7 Размеры: B, мм | 12 Размеры: A, мм | 10 Размеры: D, мм | 25 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0636-06-14 Код заказа | G3/8x19 Резьба: Е | 8 Размеры: B, мм | 14 Размеры: A, мм | 14 Размеры: D, мм | 30 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0636-08-18 Код заказа | G1/2x14 Резьба: Е | 10 Размеры: B, мм | 16 Размеры: A, мм | 18 Размеры: D, мм | 36 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0636-12-22 Код заказа | G3/4x14 Резьба: Е | 10 Размеры: B, мм | 19 Размеры: A, мм | 22 Размеры: D, мм | 40 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0636-12-28 Код заказа | G3/4x14 Резьба: Е | 12 Размеры: B, мм | 19 Размеры: A, мм | 28 Размеры: D, мм | 42 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0636-16-28 Код заказа | G1x11 Резьба: Е | 12 Размеры: B, мм | 21 Размеры: A, мм | 28 Размеры: D, мм | 46 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0636-16-30 Код заказа | G1x11 Резьба: Е | 12 Размеры: B, мм | 21 Размеры: A, мм | 30 Размеры: D, мм | 46 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0636-20-34 Код заказа | G1-1/4x11 Резьба: Е | 14 Размеры: B, мм | 21 Размеры: A, мм | 34 Размеры: D, мм | 50 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0636-20-36 Код заказа | G1-1/4x11 Резьба: Е | 14 Размеры: B, мм | 21 Размеры: A, мм | 36 Размеры: D, мм | 50 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0636-20-42 Код заказа | G1-1/4x11 Резьба: Е | 16 Размеры: B, мм | 21 Размеры: A, мм | 42 Размеры: D, мм | 52 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0636-24-36 Код заказа | G1-1/2x11 Резьба: Е | 14 Размеры: B, мм | 23 Размеры: A, мм | 36 Размеры: D, мм | 52 Размеры: L, мм | 55 Размеры: S1, мм | |
| S0636-24-42 Код заказа | G1-1/2x11 Резьба: Е | 16 Размеры: B, мм | 23 Размеры: A, мм | 42 Размеры: D, мм | 54 Размеры: L, мм | 55 Размеры: S1, мм | |
| S0636-24-50 Код заказа | G1-1/2x11 Резьба: Е | 16 Размеры: B, мм | 23 Размеры: A, мм | 50 Размеры: D, мм | 54 Размеры: L, мм | 55 Размеры: S1, мм | |
