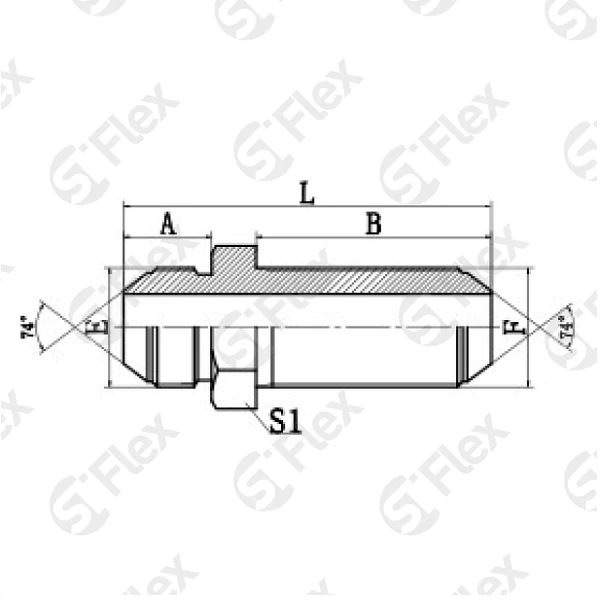

Прямой, DKI 74°, переборочный (ш-шп)

Ссылка скопирована

Стандарты

ГОСТ

Тип

DKI 74°
JIC 74° Metric

Материал

Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS

Уплотнение

Уплотнительные кольца смотрите в разделе O-Ring

Сборка

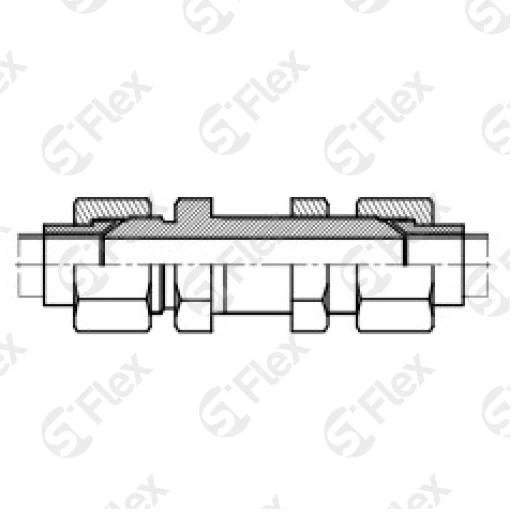

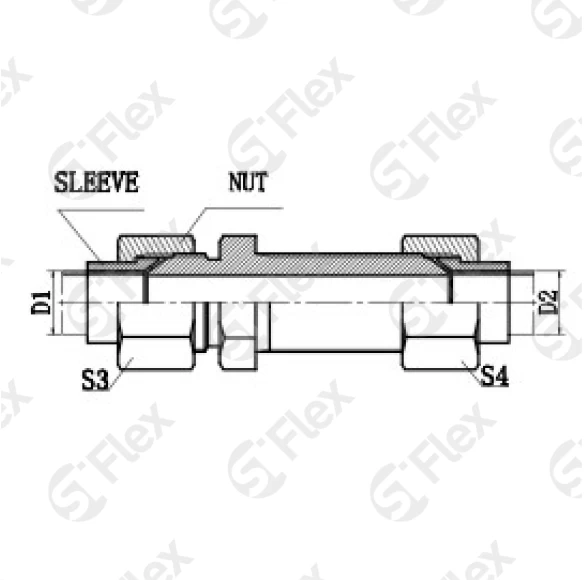

Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

Дополнительно

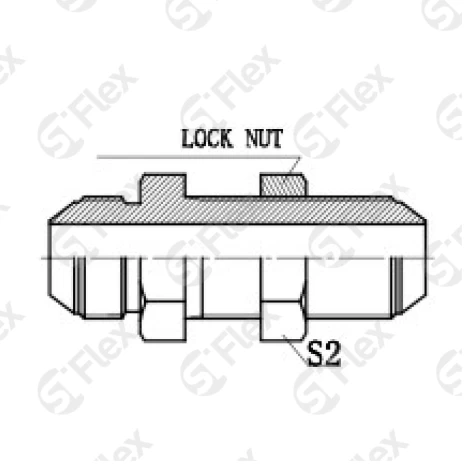

Для заказа фиксирующей гайки добавьте к артикулу S...LN

Код заказа	Резьба		Наружный диаметр трубки		Размеры							Количество
	Е	F	D1	D2	B, мм	A, мм	L, мм	S1, мм	S2, мм	S3, мм	S4, мм	штук
S0305-10 Код заказа	M10x1 Резьба: Е	M10x1 Резьба: F	5 Наружный диаметр трубки: D1	5 Наружный диаметр трубки: D2	34 Размеры: B, мм	13 Размеры: A, мм	53 Размеры: L, мм	14 Размеры: S1, мм	14 Размеры: S2, мм	14 Размеры: S3, мм	14 Размеры: S4, мм	- + × Выбрано максимальное количество, доступное для заказа
S0305-12 Код заказа	M12x1.5 Резьба: Е	M12x1.5 Резьба: F	6 Наружный диаметр трубки: D1	6 Наружный диаметр трубки: D2	38 Размеры: B, мм	16 Размеры: A, мм	60 Размеры: L, мм	17 Размеры: S1, мм	17 Размеры: S2, мм	14 Размеры: S3, мм	14 Размеры: S4, мм	- + × Выбрано максимальное количество, доступное для заказа
S0305-14 Код заказа	M14x1.5 Резьба: Е	M14x1.5 Резьба: F	8 Наружный диаметр трубки: D1	8 Наружный диаметр трубки: D2	40 Размеры: B, мм	17 Размеры: A, мм	64 Размеры: L, мм	17 Размеры: S1, мм	19 Размеры: S2, мм	17 Размеры: S3, мм	17 Размеры: S4, мм	- + × Выбрано максимальное количество, доступное для заказа
S0305-16 Код заказа	M16x1.5 Резьба: Е	M16x1.5 Резьба: F	10 Наружный диаметр трубки: D1	10 Наружный диаметр трубки: D2	41 Размеры: B, мм	18 Размеры: A, мм	65 Размеры: L, мм	19 Размеры: S1, мм	22 Размеры: S2, мм	19 Размеры: S3, мм	19 Размеры: S4, мм	- + × Выбрано максимальное количество, доступное для заказа
S0305-18 Код заказа	M18x1.5 Резьба: Е	M18x1.5 Резьба: F	12 Наружный диаметр трубки: D1	12 Наружный диаметр трубки: D2	43 Размеры: B, мм	18 Размеры: A, мм	69 Размеры: L, мм	24 Размеры: S1, мм	24 Размеры: S2, мм	22 Размеры: S3, мм	22 Размеры: S4, мм	- + × Выбрано максимальное количество, доступное для заказа
S0305-22 Код заказа	M22x1.5 Резьба: Е	M22x1.5 Резьба: F	14 Наружный диаметр трубки: D1	14 Наружный диаметр трубки: D2	44 Размеры: B, мм	20 Размеры: A, мм	74 Размеры: L, мм	27 Размеры: S1, мм	27 Размеры: S2, мм	27 Размеры: S3, мм	27 Размеры: S4, мм	- + × Выбрано максимальное количество, доступное для заказа
S0305-24 Код заказа	M24x1.5 Резьба: Е	M24x1.5 Резьба: F	16 Наружный диаметр трубки: D1	16 Наружный диаметр трубки: D2	45 Размеры: B, мм	20 Размеры: A, мм	75 Размеры: L, мм	27 Размеры: S1, мм	30 Размеры: S2, мм	30 Размеры: S3, мм	30 Размеры: S4, мм	- + × Выбрано максимальное количество, доступное для заказа
S0305-27 Код заказа	M27x1.5 Резьба: Е	M27x1.5 Резьба: F	18 Наружный диаметр трубки: D1	18 Наружный диаметр трубки: D2	48 Размеры: B, мм	20 Размеры: A, мм	78 Размеры: L, мм	30 Размеры: S1, мм	32 Размеры: S2, мм	32 Размеры: S3, мм	32 Размеры: S4, мм	- + × Выбрано максимальное количество, доступное для заказа
S0305-30 Код заказа	M30x1.5 Резьба: Е	M30x1.5 Резьба: F	20 Наружный диаметр трубки: D1	20 Наружный диаметр трубки: D2	53 Размеры: B, мм	23 Размеры: A, мм	87 Размеры: L, мм	34 Размеры: S1, мм	36 Размеры: S2, мм	36 Размеры: S3, мм	36 Размеры: S4, мм	- + × Выбрано максимальное количество, доступное для заказа
S0305-33 Код заказа	M33x2.0 Резьба: Е	M33x2.0 Резьба: F	22 Наружный диаметр трубки: D1	22 Наружный диаметр трубки: D2	55 Размеры: B, мм	26 Размеры: A, мм	92 Размеры: L, мм	36 Размеры: S1, мм	41 Размеры: S2, мм	38 Размеры: S3, мм	38 Размеры: S4, мм	- + × Выбрано максимальное количество, доступное для заказа
S0305-36 Код заказа	M36x2.0 Резьба: Е	M36x2.0 Резьба: F	25 Наружный диаметр трубки: D1	25 Наружный диаметр трубки: D2	56 Размеры: B, мм	25 Размеры: A, мм	94 Размеры: L, мм	41 Размеры: S1, мм	41 Размеры: S2, мм	41 Размеры: S3, мм	41 Размеры: S4, мм	- + × Выбрано максимальное количество, доступное для заказа
S0305-39 Код заказа	M39x2.0 Резьба: Е	M39x2.0 Резьба: F	28 Наружный диаметр трубки: D1	28 Наружный диаметр трубки: D2	58 Размеры: B, мм	26 Размеры: A, мм	97 Размеры: L, мм	41 Размеры: S1, мм	46 Размеры: S2, мм	46 Размеры: S3, мм	46 Размеры: S4, мм	- + × Выбрано максимальное количество, доступное для заказа
S0305-42 Код заказа	M42x2.0 Резьба: Е	M42x2.0 Резьба: F	32 Наружный диаметр трубки: D1	32 Наружный диаметр трубки: D2	59 Размеры: B, мм	29 Размеры: A, мм	103 Размеры: L, мм	50 Размеры: S1, мм	50 Размеры: S2, мм	50 Размеры: S3, мм	50 Размеры: S4, мм	- + × Выбрано максимальное количество, доступное для заказа
S0305-45 Код заказа	M45x2.0 Резьба: Е	M45x2.0 Резьба: F	34 Наружный диаметр трубки: D1	34 Наружный диаметр трубки: D2	60 Размеры: B, мм	29 Размеры: A, мм	104 Размеры: L, мм	50 Размеры: S1, мм	50 Размеры: S2, мм	55 Размеры: S3, мм	55 Размеры: S4, мм	- + × Выбрано максимальное количество, доступное для заказа
