Прямой, DKI 74°, проходной (ш-ш)

Ссылка скопирована

Стандарты

ГОСТ

Тип

DKI 74°
JIC 74° Metric

Материал

Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS

Уплотнение

Уплотнительные кольца смотрите в разделе O-Ring

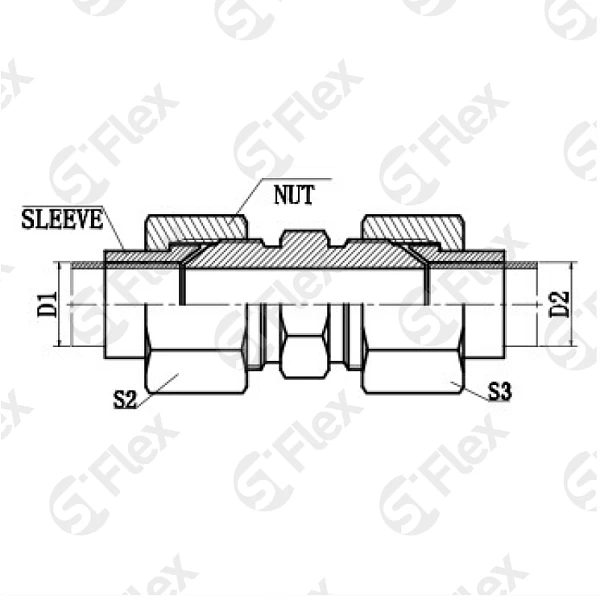

Сборка

Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

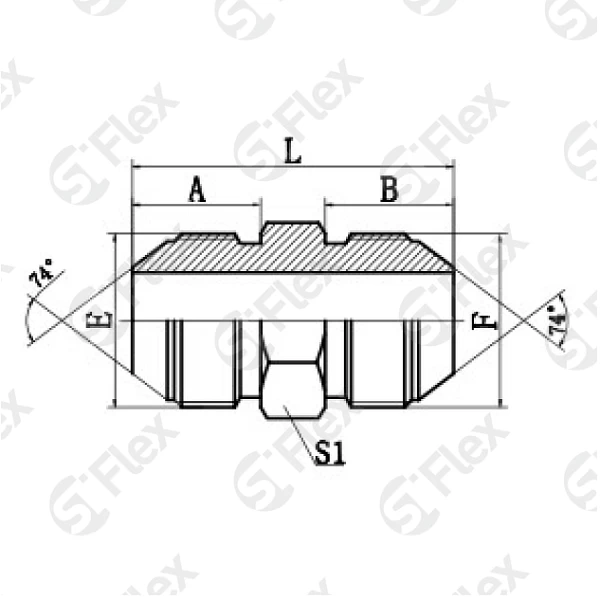

Код заказа	Резьба		Наружный диаметр трубки		Размеры						Количество
	Е	F	D1	D2	B, мм	A, мм	L, мм	S1, мм	S2, мм	S3, мм	штук
S0301-10 Код заказа	M10x1 Резьба: Е	M10x1 Резьба: F	5 Наружный диаметр трубки: D1	5 Наружный диаметр трубки: D2	12 Размеры: B, мм	12 Размеры: A, мм	30 Размеры: L, мм	12 Размеры: S1, мм	14 Размеры: S2, мм	14 Размеры: S3, мм	- + × Выбрано максимальное количество, доступное для заказа
S0301-12 Код заказа	M12x1.5 Резьба: Е	M12x1.5 Резьба: F	6 Наружный диаметр трубки: D1	6 Наружный диаметр трубки: D2	16 Размеры: B, мм	16 Размеры: A, мм	38 Размеры: L, мм	14 Размеры: S1, мм	14 Размеры: S2, мм	14 Размеры: S3, мм	- + × Выбрано максимальное количество, доступное для заказа
S0301-14 Код заказа	M14x1.5 Резьба: Е	M14x1.5 Резьба: F	8 Наружный диаметр трубки: D1	8 Наружный диаметр трубки: D2	17 Размеры: B, мм	17 Размеры: A, мм	40 Размеры: L, мм	17 Размеры: S1, мм	17 Размеры: S2, мм	17 Размеры: S3, мм	- + × Выбрано максимальное количество, доступное для заказа
S0301-16 Код заказа	M16x1.5 Резьба: Е	M16x1.5 Резьба: F	10 Наружный диаметр трубки: D1	10 Наружный диаметр трубки: D2	18 Размеры: B, мм	18 Размеры: A, мм	42 Размеры: L, мм	17 Размеры: S1, мм	19 Размеры: S2, мм	19 Размеры: S3, мм	- + × Выбрано максимальное количество, доступное для заказа
S0301-18 Код заказа	M18x1.5 Резьба: Е	M18x1.5 Резьба: F	12 Наружный диаметр трубки: D1	12 Наружный диаметр трубки: D2	18 Размеры: B, мм	18 Размеры: A, мм	42 Размеры: L, мм	19 Размеры: S1, мм	22 Размеры: S2, мм	22 Размеры: S3, мм	- + × Выбрано максимальное количество, доступное для заказа
S0301-22 Код заказа	M22x1.5 Резьба: Е	M22x1.5 Резьба: F	14 Наружный диаметр трубки: D1	14 Наружный диаметр трубки: D2	20 Размеры: B, мм	20 Размеры: A, мм	47 Размеры: L, мм	24 Размеры: S1, мм	27 Размеры: S2, мм	27 Размеры: S3, мм	- + × Выбрано максимальное количество, доступное для заказа
S0301-24 Код заказа	M24x1.5 Резьба: Е	M24x1.5 Резьба: F	16 Наружный диаметр трубки: D1	16 Наружный диаметр трубки: D2	20 Размеры: B, мм	20 Размеры: A, мм	50 Размеры: L, мм	27 Размеры: S1, мм	30 Размеры: S2, мм	30 Размеры: S3, мм	- + × Выбрано максимальное количество, доступное для заказа
S0301-27 Код заказа	M27x1.5 Резьба: Е	M27x1.5 Резьба: F	18 Наружный диаметр трубки: D1	18 Наружный диаметр трубки: D2	20 Размеры: B, мм	20 Размеры: A, мм	50 Размеры: L, мм	30 Размеры: S1, мм	32 Размеры: S2, мм	32 Размеры: S3, мм	- + × Выбрано максимальное количество, доступное для заказа
S0301-30 Код заказа	M30x1.5 Резьба: Е	M30x1.5 Резьба: F	20 Наружный диаметр трубки: D1	20 Наружный диаметр трубки: D2	23 Размеры: B, мм	23 Размеры: A, мм	57 Размеры: L, мм	32 Размеры: S1, мм	36 Размеры: S2, мм	36 Размеры: S3, мм	- + × Выбрано максимальное количество, доступное для заказа
S0301-30E Код заказа	M30x2.0 Резьба: Е	M30x2.0 Резьба: F	20 Наружный диаметр трубки: D1	20 Наружный диаметр трубки: D2	26 Размеры: B, мм	26 Размеры: A, мм	63 Размеры: L, мм	32 Размеры: S1, мм	36 Размеры: S2, мм	36 Размеры: S3, мм	- + × Выбрано максимальное количество, доступное для заказа
S0301-33 Код заказа	M33x2.0 Резьба: Е	M33x2.0 Резьба: F	22 Наружный диаметр трубки: D1	22 Наружный диаметр трубки: D2	26 Размеры: B, мм	26 Размеры: A, мм	63 Размеры: L, мм	36 Размеры: S1, мм	38 Размеры: S2, мм	38 Размеры: S3, мм	- + × Выбрано максимальное количество, доступное для заказа
S0301-36 Код заказа	M36x2.0 Резьба: Е	M36x2.0 Резьба: F	25 Наружный диаметр трубки: D1	25 Наружный диаметр трубки: D2	26 Размеры: B, мм	26 Размеры: A, мм	63 Размеры: L, мм	38 Размеры: S1, мм	41 Размеры: S2, мм	41 Размеры: S3, мм	- + × Выбрано максимальное количество, доступное для заказа
S0301-39 Код заказа	M39x2.0 Резьба: Е	M39x2.0 Резьба: F	28 Наружный диаметр трубки: D1	28 Наружный диаметр трубки: D2	26 Размеры: B, мм	26 Размеры: A, мм	65 Размеры: L, мм	41 Размеры: S1, мм	46 Размеры: S2, мм	46 Размеры: S3, мм	- + × Выбрано максимальное количество, доступное для заказа
S0301-42 Код заказа	M42x2.0 Резьба: Е	M42x2.0 Резьба: F	32 Наружный диаметр трубки: D1	32 Наружный диаметр трубки: D2	29 Размеры: B, мм	29 Размеры: A, мм	70 Размеры: L, мм	46 Размеры: S1, мм	50 Размеры: S2, мм	50 Размеры: S3, мм	- + × Выбрано максимальное количество, доступное для заказа
S0301-45 Код заказа	M45x2.0 Резьба: Е	M45x2.0 Резьба: F	34 Наружный диаметр трубки: D1	34 Наружный диаметр трубки: D2	29 Размеры: B, мм	29 Размеры: A, мм	70 Размеры: L, мм	46 Размеры: S1, мм	55 Размеры: S2, мм	55 Размеры: S3, мм	- + × Выбрано максимальное количество, доступное для заказа
