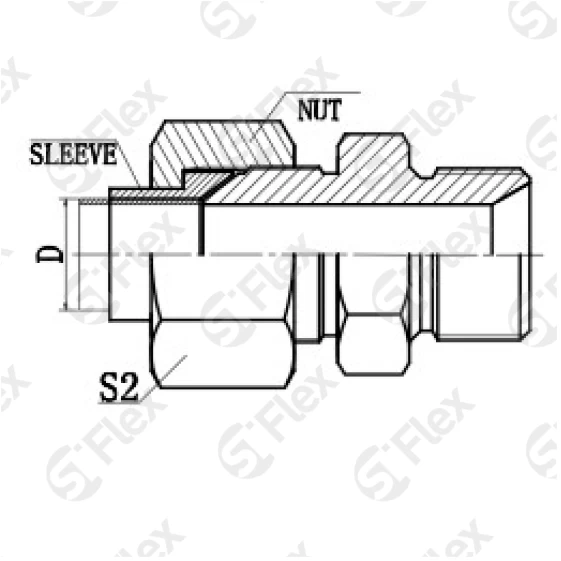

Прямой, DKI 74°—Резьба G (BSPP), ввертной/проходной (ш-ш)

Ссылка скопирована

Стандарты

ГОСТ

Тип

DKI 74°
JIC 74° Metric

Материал

Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS

Уплотнение

Уплотнительные кольца смотрите в разделе O-Ring

Сборка

Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

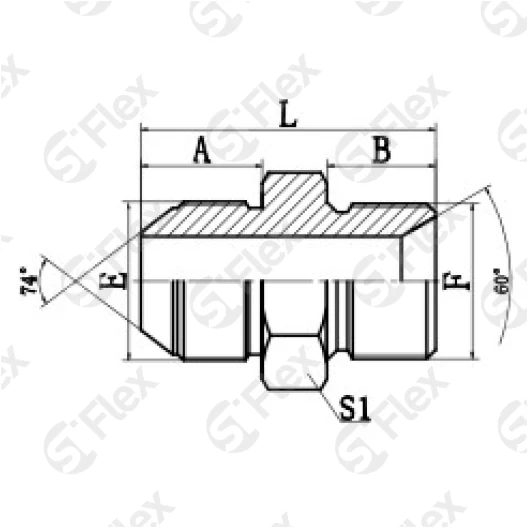

Резьба		Наружный диаметр трубки	Размеры					Количество
Е	F	D	B, мм	A, мм	L, мм	S1, мм	S2, мм	штук
M10x1 Резьба: Е	M10x1 Резьба: F	5 Наружный диаметр трубки: D	8 Размеры: B, мм	12 Размеры: A, мм	27 Размеры: L, мм	17 Размеры: S1, мм	14 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M12x1.5 Резьба: Е	M12x1.5 Резьба: F	6 Наружный диаметр трубки: D	12 Размеры: B, мм	16 Размеры: A, мм	35 Размеры: L, мм	17 Размеры: S1, мм	14 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M12x1.5 Резьба: Е	M10x1 Резьба: F	6 Наружный диаметр трубки: D	8 Размеры: B, мм	16 Размеры: A, мм	31 Размеры: L, мм	17 Размеры: S1, мм	14 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M14x1.5 Резьба: Е	M14x1.5 Резьба: F	8 Наружный диаметр трубки: D	12 Размеры: B, мм	17 Размеры: A, мм	37 Размеры: L, мм	19 Размеры: S1, мм	17 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M14x1.5 Резьба: Е	M10x1 Резьба: F	8 Наружный диаметр трубки: D	8 Размеры: B, мм	17 Размеры: A, мм	32 Размеры: L, мм	17 Размеры: S1, мм	17 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M14x1.5 Резьба: Е	M12x1.5 Резьба: F	8 Наружный диаметр трубки: D	12 Размеры: B, мм	17 Размеры: A, мм	37 Размеры: L, мм	17 Размеры: S1, мм	17 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M14x1.5 Резьба: Е	M16x1.5 Резьба: F	8 Наружный диаметр трубки: D	12 Размеры: B, мм	17 Размеры: A, мм	37 Размеры: L, мм	22 Размеры: S1, мм	17 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M16x1.5 Резьба: Е	M16x1.5 Резьба: F	10 Наружный диаметр трубки: D	12 Размеры: B, мм	18 Размеры: A, мм	38 Размеры: L, мм	22 Размеры: S1, мм	19 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M16x1.5 Резьба: Е	M14x1.5 Резьба: F	10 Наружный диаметр трубки: D	12 Размеры: B, мм	18 Размеры: A, мм	37 Размеры: L, мм	19 Размеры: S1, мм	19 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M18x1.5 Резьба: Е	M18x1.5 Резьба: F	12 Наружный диаметр трубки: D	12 Размеры: B, мм	18 Размеры: A, мм	40 Размеры: L, мм	24 Размеры: S1, мм	22 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M18x1.5 Резьба: Е	M16x1.5 Резьба: F	12 Наружный диаметр трубки: D	12 Размеры: B, мм	18 Размеры: A, мм	38 Размеры: L, мм	22 Размеры: S1, мм	22 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M22x1.5 Резьба: Е	M22x1.5 Резьба: F	14 Наружный диаметр трубки: D	14 Размеры: B, мм	20 Размеры: A, мм	44 Размеры: L, мм	27 Размеры: S1, мм	27 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M22x1.5 Резьба: Е	M18x1.5 Резьба: F	14 Наружный диаметр трубки: D	12 Размеры: B, мм	20 Размеры: A, мм	41 Размеры: L, мм	24 Размеры: S1, мм	27 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M27x1.5 Резьба: Е	M27x1.5 Резьба: F	18 Наружный диаметр трубки: D	16 Размеры: B, мм	20 Размеры: A, мм	49 Размеры: L, мм	34 Размеры: S1, мм	32 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M27x1.5 Резьба: Е	M12x1.5 Резьба: F	18 Наружный диаметр трубки: D	14 Размеры: B, мм	20 Размеры: A, мм	44 Размеры: L, мм	30 Размеры: S1, мм	32 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M30x1.5 Резьба: Е	M27x1.5 Резьба: F	20 Наружный диаметр трубки: D	16 Размеры: B, мм	23 Размеры: A, мм	50 Размеры: L, мм	34 Размеры: S1, мм	36 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M33x2.0 Резьба: Е	M33x2.0 Резьба: F	22 Наружный диаметр трубки: D	18 Размеры: B, мм	26 Размеры: A, мм	57 Размеры: L, мм	41 Размеры: S1, мм	38 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M33x2.0 Резьба: Е	M27x1.5 Резьба: F	22 Наружный диаметр трубки: D	16 Размеры: B, мм	26 Размеры: A, мм	55 Размеры: L, мм	34 Размеры: S1, мм	38 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M36x2.0 Резьба: Е	M33x2.0 Резьба: F	25 Наружный диаметр трубки: D	18 Размеры: B, мм	26 Размеры: A, мм	58 Размеры: L, мм	41 Размеры: S1, мм	41 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M39x2.0 Резьба: Е	M33x2.0 Резьба: F	28 Наружный диаметр трубки: D	18 Размеры: B, мм	26 Размеры: A, мм	59 Размеры: L, мм	41 Размеры: S1, мм	46 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M42x2.0 Резьба: Е	M42x2.0 Резьба: F	32 Наружный диаметр трубки: D	20 Размеры: B, мм	29 Размеры: A, мм	66 Размеры: L, мм	50 Размеры: S1, мм	50 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M45x2.0 Резьба: Е	M42x2.0 Резьба: F	34 Наружный диаметр трубки: D	20 Размеры: B, мм	29 Размеры: A, мм	66 Размеры: L, мм	50 Размеры: S1, мм	55 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
