Прямой, DKI 74°—Резьба М (Metric), ввертной (ш-ш)

Ссылка скопирована

Стандарты

ГОСТ

Тип

DKI 74°
JIC 74° Metric

Материал

Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS

Уплотнение

Уплотнительные кольца смотрите в разделе O-Ring

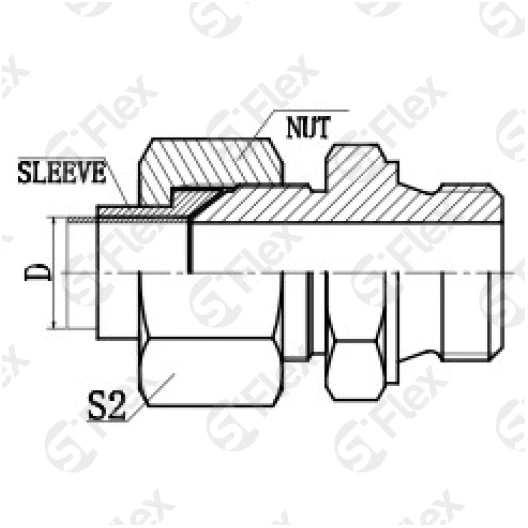

Сборка

Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

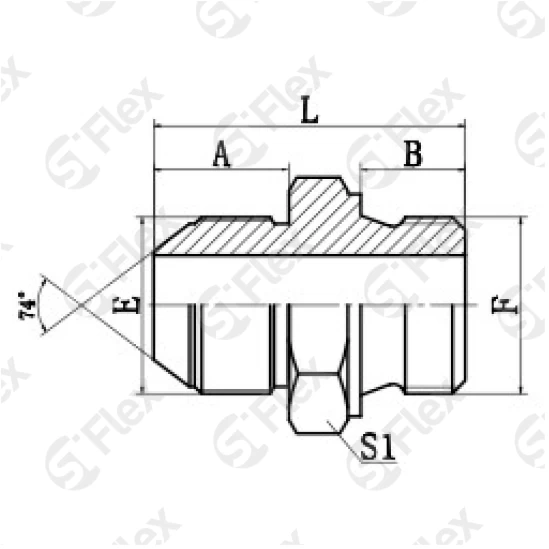

Резьба		Наружный диаметр трубки	Размеры					Количество
Е	F	D	B, мм	A, мм	L, мм	S1, мм	S2, мм	штук
M10x1 Резьба: Е	— Резьба: F	— Наружный диаметр трубки: D	— Размеры: B, мм	— Размеры: A, мм	14 Размеры: L, мм	14 Размеры: S1, мм	— Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M12x1.5 Резьба: Е	— Резьба: F	— Наружный диаметр трубки: D	— Размеры: B, мм	— Размеры: A, мм	17 Размеры: L, мм	14 Размеры: S1, мм	— Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M14x1.5 Резьба: Е	— Резьба: F	— Наружный диаметр трубки: D	— Размеры: B, мм	— Размеры: A, мм	19 Размеры: L, мм	17 Размеры: S1, мм	— Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M16x1.5 Резьба: Е	— Резьба: F	— Наружный диаметр трубки: D	— Размеры: B, мм	— Размеры: A, мм	20 Размеры: L, мм	19 Размеры: S1, мм	— Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M18x1.5 Резьба: Е	— Резьба: F	— Наружный диаметр трубки: D	— Размеры: B, мм	— Размеры: A, мм	20 Размеры: L, мм	22 Размеры: S1, мм	— Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M22x1.5 Резьба: Е	— Резьба: F	— Наружный диаметр трубки: D	— Размеры: B, мм	— Размеры: A, мм	20 Размеры: L, мм	27 Размеры: S1, мм	— Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M24x1.5 Резьба: Е	— Резьба: F	— Наружный диаметр трубки: D	— Размеры: B, мм	— Размеры: A, мм	20 Размеры: L, мм	30 Размеры: S1, мм	— Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M27x1.5 Резьба: Е	— Резьба: F	— Наружный диаметр трубки: D	— Размеры: B, мм	— Размеры: A, мм	20 Размеры: L, мм	32 Размеры: S1, мм	— Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M30x1.5 Резьба: Е	— Резьба: F	— Наружный диаметр трубки: D	— Размеры: B, мм	— Размеры: A, мм	25 Размеры: L, мм	36 Размеры: S1, мм	— Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M30x2.0 Резьба: Е	— Резьба: F	— Наружный диаметр трубки: D	— Размеры: B, мм	— Размеры: A, мм	25 Размеры: L, мм	36 Размеры: S1, мм	— Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M33x2.0 Резьба: Е	— Резьба: F	— Наружный диаметр трубки: D	— Размеры: B, мм	— Размеры: A, мм	26 Размеры: L, мм	38 Размеры: S1, мм	— Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M36x2.0 Резьба: Е	— Резьба: F	— Наружный диаметр трубки: D	— Размеры: B, мм	— Размеры: A, мм	26 Размеры: L, мм	41 Размеры: S1, мм	— Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M39x2.0 Резьба: Е	— Резьба: F	— Наружный диаметр трубки: D	— Размеры: B, мм	— Размеры: A, мм	28 Размеры: L, мм	46 Размеры: S1, мм	— Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M42x2.0 Резьба: Е	— Резьба: F	— Наружный диаметр трубки: D	— Размеры: B, мм	— Размеры: A, мм	29 Размеры: L, мм	50 Размеры: S1, мм	— Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
M45x2.0 Резьба: Е	— Резьба: F	— Наружный диаметр трубки: D	— Размеры: B, мм	— Размеры: A, мм	29 Размеры: L, мм	55 Размеры: S1, мм	— Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
