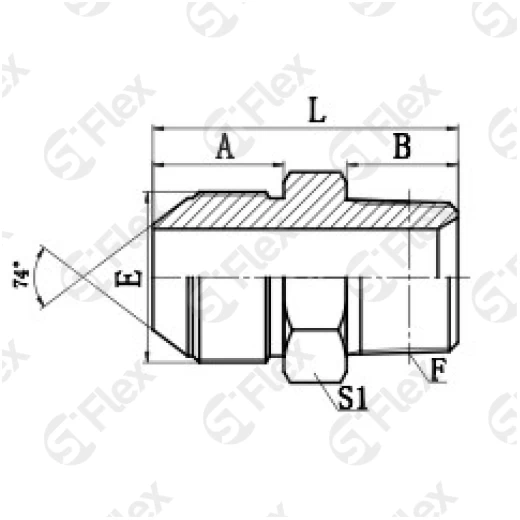

Прямой, DKI 74°—Резьба R (BSPT), ввертной (ш-ш)

Ссылка скопирована

Стандарты

ГОСТ

Тип

DKI 74°
JIC 74° Metric

Материал

Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS

Уплотнение

Уплотнительные кольца смотрите в разделе O-Ring

Сборка

Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

Код заказа	Резьба		Наружный диаметр трубки	Размеры					Количество
	Е	F	D	B, мм	A, мм	L, мм	S1, мм	S2, мм	штук
S0318-14-04SP Код заказа	M14x1.5 Резьба: Е	R1/4x19 Резьба: F	8 Наружный диаметр трубки: D	26 Размеры: B, мм	30 Размеры: A, мм	— Размеры: L, мм	14 Размеры: S1, мм	17 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0318-16-04SP Код заказа	M16x1.5 Резьба: Е	R1/4x19 Резьба: F	10 Наружный диаметр трубки: D	27 Размеры: B, мм	32 Размеры: A, мм	— Размеры: L, мм	16 Размеры: S1, мм	19 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0318-18-06SP Код заказа	M18x1.5 Резьба: Е	R3/8x19 Резьба: F	12 Наружный диаметр трубки: D	29 Размеры: B, мм	34 Размеры: A, мм	— Размеры: L, мм	19 Размеры: S1, мм	22 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0318-18-08SP Код заказа	M18x1.5 Резьба: Е	R1/2x14 Резьба: F	12 Наружный диаметр трубки: D	36 Размеры: B, мм	36 Размеры: A, мм	— Размеры: L, мм	22 Размеры: S1, мм	22 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0318-22-08SP Код заказа	M22x1.5 Резьба: Е	R1/2x14 Резьба: F	14 Наружный диаметр трубки: D	36 Размеры: B, мм	38 Размеры: A, мм	— Размеры: L, мм	22 Размеры: S1, мм	27 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0318-27-08SP Код заказа	M27x1.5 Резьба: Е	R1/2x14 Резьба: F	18 Наружный диаметр трубки: D	40 Размеры: B, мм	42 Размеры: A, мм	— Размеры: L, мм	27 Размеры: S1, мм	32 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0318-27-12SP Код заказа	M27x1.5 Резьба: Е	R3/4x14 Резьба: F	18 Наружный диаметр трубки: D	44 Размеры: B, мм	42 Размеры: A, мм	— Размеры: L, мм	27 Размеры: S1, мм	32 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0318-30-12SP Код заказа	M30x1.5 Резьба: Е	R3/4x14 Резьба: F	20 Наружный диаметр трубки: D	46 Размеры: B, мм	46 Размеры: A, мм	— Размеры: L, мм	30 Размеры: S1, мм	36 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0318-33-12SP Код заказа	M33x2.0 Резьба: Е	R3/4x14 Резьба: F	22 Наружный диаметр трубки: D	48 Размеры: B, мм	50 Размеры: A, мм	— Размеры: L, мм	33 Размеры: S1, мм	38 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0318-36-16SP Код заказа	M36x2.0 Резьба: Е	R1x11 Резьба: F	25 Наружный диаметр трубки: D	52 Размеры: B, мм	52 Размеры: A, мм	— Размеры: L, мм	36 Размеры: S1, мм	41 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0318-39-16SP Код заказа	M39x2.0 Резьба: Е	R1x11 Резьба: F	28 Наружный диаметр трубки: D	55 Размеры: B, мм	56 Размеры: A, мм	— Размеры: L, мм	41 Размеры: S1, мм	46 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0318-45-20SP Код заказа	M45x2.0 Резьба: Е	R1-1/4x11 Резьба: F	34 Наружный диаметр трубки: D	61 Размеры: B, мм	63 Размеры: A, мм	— Размеры: L, мм	48 Размеры: S1, мм	55 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
