Прямой, DKI 74°—Резьба Z (NPT), ввертной (ш-ш)

Ссылка скопирована

Стандарты

ГОСТ

Тип

DKI 74°
JIC 74° Metric

Материал

Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS

Уплотнение

Уплотнительные кольца смотрите в разделе O-Ring

Сборка

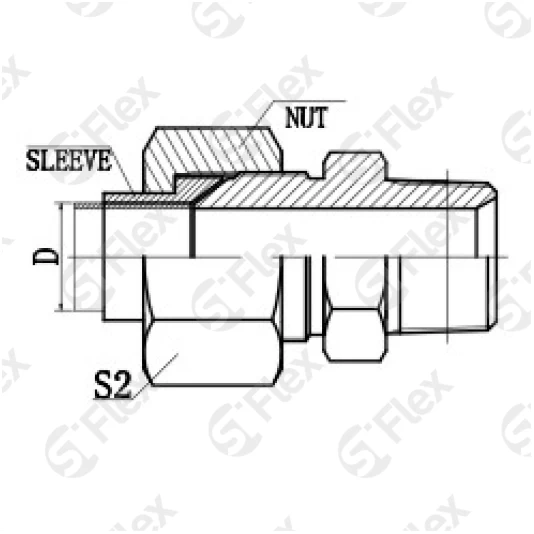

Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

Узнать цену

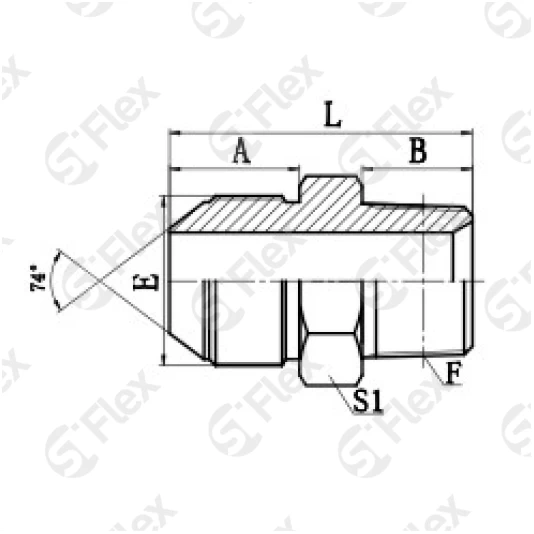

Код заказа	Резьба		Наружный диаметр трубки	Размеры					Количество
	Е	F	D	B, мм	A, мм	L, мм	S1, мм	S2, мм	штук
S0315-12-02 Код заказа	M12x1.5 Резьба: Е	Z1/8x27 Резьба: F	6 Наружный диаметр трубки: D	17 Размеры: B, мм	23 Размеры: A, мм	— Размеры: L, мм	11 Размеры: S1, мм	14 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0315-14-02 Код заказа	M14x1.5 Резьба: Е	Z1/8x27 Резьба: F	8 Наружный диаметр трубки: D	18 Размеры: B, мм	26 Размеры: A, мм	— Размеры: L, мм	14 Размеры: S1, мм	17 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0315-14-04 Код заказа	M14x1.5 Резьба: Е	Z1/4x18 Резьба: F	8 Наружный диаметр трубки: D	21 Размеры: B, мм	26 Размеры: A, мм	— Размеры: L, мм	14 Размеры: S1, мм	17 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0315-16-06 Код заказа	M16x1.5 Резьба: Е	Z3/8x18 Резьба: F	10 Наружный диаметр трубки: D	24 Размеры: B, мм	24 Размеры: A, мм	— Размеры: L, мм	16 Размеры: S1, мм	19 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0315-18-06 Код заказа	M18x1.5 Резьба: Е	Z3/8x18 Резьба: F	12 Наружный диаметр трубки: D	24 Размеры: B, мм	28 Размеры: A, мм	— Размеры: L, мм	19 Размеры: S1, мм	22 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0315-22-08 Код заказа	M22x1.5 Резьба: Е	Z1/2x14 Резьба: F	14 Наружный диаметр трубки: D	30 Размеры: B, мм	31 Размеры: A, мм	— Размеры: L, мм	22 Размеры: S1, мм	27 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0315-27-08 Код заказа	M27x1.5 Резьба: Е	Z1/2x14 Резьба: F	18 Наружный диаметр трубки: D	31 Размеры: B, мм	33 Размеры: A, мм	— Размеры: L, мм	27 Размеры: S1, мм	32 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0315-27-12 Код заказа	M27x1.5 Резьба: Е	Z3/4x14 Резьба: F	18 Наружный диаметр трубки: D	35 Размеры: B, мм	33 Размеры: A, мм	— Размеры: L, мм	27 Размеры: S1, мм	32 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0315-30-12 Код заказа	M30x1.5 Резьба: Е	Z3/4x14 Резьба: F	20 Наружный диаметр трубки: D	36 Размеры: B, мм	36 Размеры: A, мм	— Размеры: L, мм	30 Размеры: S1, мм	36 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0315-36-16 Код заказа	M36x2.0 Резьба: Е	Z1x11.5 Резьба: F	25 Наружный диаметр трубки: D	41 Размеры: B, мм	42 Размеры: A, мм	— Размеры: L, мм	36 Размеры: S1, мм	41 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0315-39-16 Код заказа	M39x2.0 Резьба: Е	Z1x11.5 Резьба: F	28 Наружный диаметр трубки: D	43 Размеры: B, мм	45 Размеры: A, мм	— Размеры: L, мм	41 Размеры: S1, мм	46 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0315-42-20 Код заказа	M42x2.0 Резьба: Е	Z1-1/4x11.5 Резьба: F	32 Наружный диаметр трубки: D	43 Размеры: B, мм	47 Размеры: A, мм	— Размеры: L, мм	41 Размеры: S1, мм	50 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
