Прямой, Фланец SAE—Соединение приварное, серия 2 (ш-п)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
| Код заказа | Болт | Размеры | Количество | ||||||
|---|---|---|---|---|---|---|---|---|---|
| B, мм | D, мм | L, мм | h, мм | d1, мм | T, мм | K, мм | штук | ||

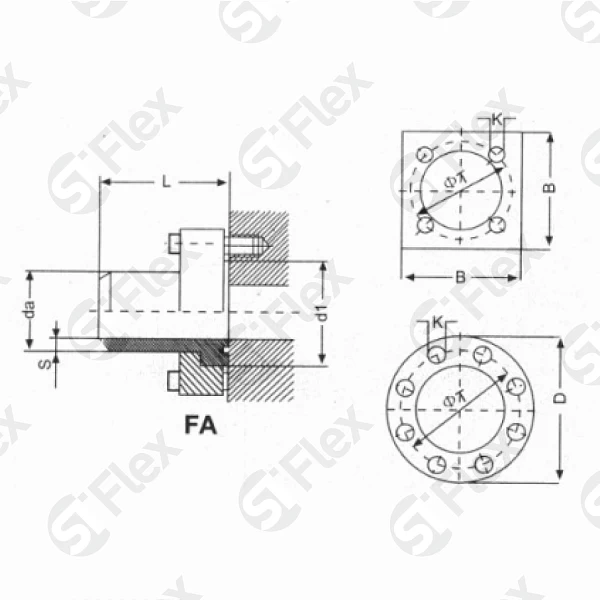

| S1302-12-2FA Код заказа | M10X35 Болт | 50 Размеры: B, мм | — Размеры: D, мм | 43 Размеры: L, мм | 19 Размеры: h, мм | 28 Размеры: d1, мм | 44 Размеры: T, мм | 11 Размеры: K, мм |
|
| S1302-16-2FA Код заказа | M10X35 Болт | 60 Размеры: B, мм | — Размеры: D, мм | 50 Размеры: L, мм | 19 Размеры: h, мм | 38 Размеры: d1, мм | 54 Размеры: T, мм | 11 Размеры: K, мм |
|
| S1302-20-2FA Код заказа | M10X35 Болт | 60 Размеры: B, мм | — Размеры: D, мм | 50 Размеры: L, мм | 19 Размеры: h, мм | 38 Размеры: d1, мм | 54 Размеры: T, мм | 11 Размеры: K, мм |
|
| S1302-25-2FA Код заказа | M12X35 Болт | 70 Размеры: B, мм | — Размеры: D, мм | 56 Размеры: L, мм | 19 Размеры: h, мм | 46 Размеры: d1, мм | 64 Размеры: T, мм | 13 Размеры: K, мм |
|
| S1302-32-2FA Код заказа | M12X40 Болт | 80 Размеры: B, мм | — Размеры: D, мм | 64 Размеры: L, мм | 24 Размеры: h, мм | 55 Размеры: d1, мм | 72 Размеры: T, мм | 13 Размеры: K, мм |
|
| S1302-40-2FA Код заказа | M16X55 Болт | 90 Размеры: B, мм | — Размеры: D, мм | 68 Размеры: L, мм | 29 Размеры: h, мм | 60 Размеры: d1, мм | 80 Размеры: T, мм | 17 Размеры: K, мм |
|
| S1302-50-2FA Код заказа | M16X60 Болт | 100 Размеры: B, мм | — Размеры: D, мм | 80 Размеры: L, мм | 38 Размеры: h, мм | 76 Размеры: d1, мм | 98 Размеры: T, мм | 17 Размеры: K, мм |
|
| S1302-65-2FA Код заказа | M20X75 Болт | 120 Размеры: B, мм | — Размеры: D, мм | 98 Размеры: L, мм | 48 Размеры: h, мм | 92 Размеры: d1, мм | 118 Размеры: T, мм | 21 Размеры: K, мм |
|
| S1302-80-2FA Код заказа | M30X90 Болт | 180 Размеры: B, мм | — Размеры: D, мм | 109 Размеры: L, мм | 58 Размеры: h, мм | 135 Размеры: d1, мм | 175 Размеры: T, мм | 32 Размеры: K, мм |
|
| S1302-100-2FA Код заказа | M30X90 Болт | 180 Размеры: B, мм | — Размеры: D, мм | 135 Размеры: L, мм | 58 Размеры: h, мм | 135 Размеры: d1, мм | 175 Размеры: T, мм | 32 Размеры: K, мм |
|
| S1302-125-2FA Код заказа | M24X100 Болт | — Размеры: B, мм | 245 Размеры: D, мм | 150 Размеры: L, мм | 68 Размеры: h, мм | 168 Размеры: d1, мм | 200 Размеры: T, мм | 25 Размеры: K, мм |
|
| S1302-150-2FA Код заказа | M30X110 Болт | — Размеры: B, мм | 300 Размеры: D, мм | 190 Размеры: L, мм | 79 Размеры: h, мм | 205 Размеры: d1, мм | 245 Размеры: T, мм | 32 Размеры: K, мм |
|

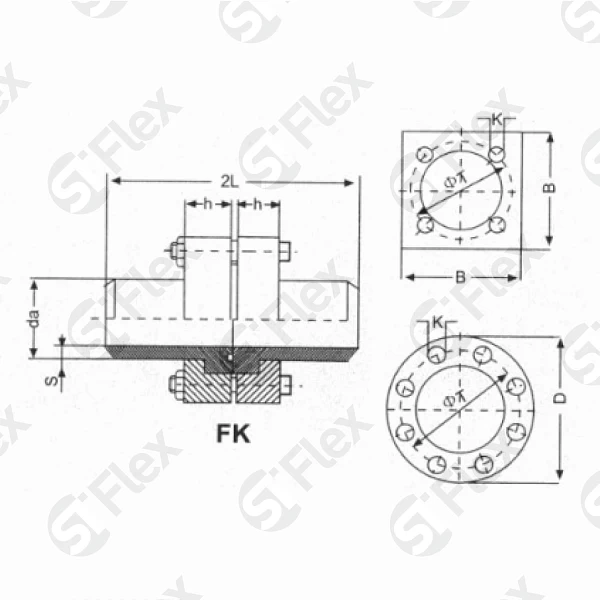

| S1302-12-2FK Код заказа | M10X55 Болт | 50 Размеры: B, мм | — Размеры: D, мм | 43 Размеры: L, мм | 19 Размеры: h, мм | 28 Размеры: d1, мм | 44 Размеры: T, мм | 11 Размеры: K, мм |
|
| S1302-16-2FK Код заказа | M10X55 Болт | 60 Размеры: B, мм | — Размеры: D, мм | 50 Размеры: L, мм | 19 Размеры: h, мм | 38 Размеры: d1, мм | 54 Размеры: T, мм | 11 Размеры: K, мм |
|
| S1302-20-2FK Код заказа | M10X55 Болт | 60 Размеры: B, мм | — Размеры: D, мм | 50 Размеры: L, мм | 19 Размеры: h, мм | 38 Размеры: d1, мм | 54 Размеры: T, мм | 11 Размеры: K, мм |
|
| S1302-25-2FK Код заказа | M12X55 Болт | 70 Размеры: B, мм | — Размеры: D, мм | 56 Размеры: L, мм | 19 Размеры: h, мм | 46 Размеры: d1, мм | 64 Размеры: T, мм | 13 Размеры: K, мм |
|
| S1302-32-2FK Код заказа | M12X65 Болт | 80 Размеры: B, мм | — Размеры: D, мм | 64 Размеры: L, мм | 24 Размеры: h, мм | 55 Размеры: d1, мм | 72 Размеры: T, мм | 13 Размеры: K, мм |
|
| S1302-40-2FK Код заказа | M16X80 Болт | 90 Размеры: B, мм | — Размеры: D, мм | 68 Размеры: L, мм | 29 Размеры: h, мм | 60 Размеры: d1, мм | 80 Размеры: T, мм | 17 Размеры: K, мм |
|
| S1302-50-2FK Код заказа | M16X100 Болт | 100 Размеры: B, мм | — Размеры: D, мм | 80 Размеры: L, мм | 38 Размеры: h, мм | 76 Размеры: d1, мм | 98 Размеры: T, мм | 17 Размеры: K, мм |
|
| S1302-65-2FK Код заказа | M20X120 Болт | 120 Размеры: B, мм | — Размеры: D, мм | 98 Размеры: L, мм | 48 Размеры: h, мм | 92 Размеры: d1, мм | 118 Размеры: T, мм | 21 Размеры: K, мм |
|
| S1302-80-2FK Код заказа | M30X150 Болт | 180 Размеры: B, мм | — Размеры: D, мм | 109 Размеры: L, мм | 58 Размеры: h, мм | 135 Размеры: d1, мм | 175 Размеры: T, мм | 32 Размеры: K, мм |
|
| S1302-100-2FK Код заказа | M30X150 Болт | 180 Размеры: B, мм | — Размеры: D, мм | 135 Размеры: L, мм | 58 Размеры: h, мм | 135 Размеры: d1, мм | 175 Размеры: T, мм | 32 Размеры: K, мм |
|
| S1302-125-2FK Код заказа | M24X170 Болт | — Размеры: B, мм | 245 Размеры: D, мм | 150 Размеры: L, мм | 68 Размеры: h, мм | 168 Размеры: d1, мм | 200 Размеры: T, мм | 25 Размеры: K, мм |
|
| S1302-150-2FK Код заказа | M30X200 Болт | — Размеры: B, мм | 300 Размеры: D, мм | 190 Размеры: L, мм | 79 Размеры: h, мм | 205 Размеры: d1, мм | 245 Размеры: T, мм | 32 Размеры: K, мм |
|
