Прямой, Фланец SAE—Соединение приварное, серия 3 (ш-п)

Ссылка скопирована

Стандарты

BS 5200
DKR

Тип

BSP 60°

Материал

Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS

Уплотнение

Уплотнительные кольца смотрите в разделе O-Ring

Код заказа	Болт	Размеры							Количество
		B, мм	D, мм	L, мм	h, мм	d1, мм	T, мм	K, мм	штук

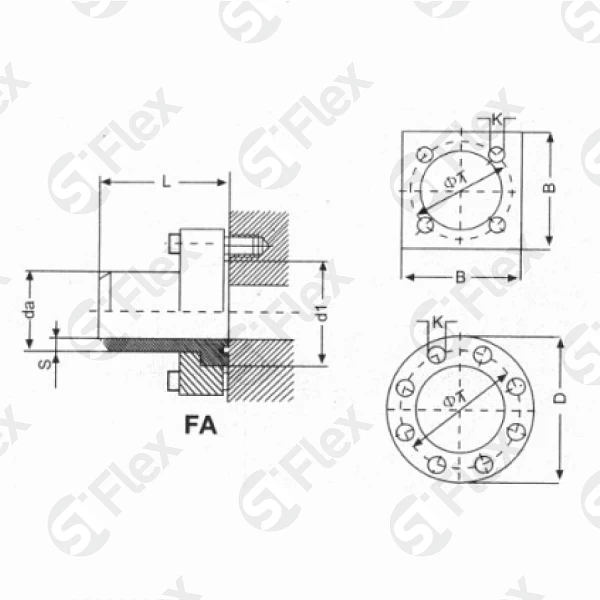

S1303-10-3FA Код заказа	M10X35 Болт	50 Размеры: B, мм	— Размеры: D, мм	43 Размеры: L, мм	19 Размеры: h, мм	28 Размеры: d1, мм	44 Размеры: T, мм	11 Размеры: K, мм	- + × Выбрано максимальное количество, доступное для заказа
S1303-12-3FA Код заказа	M10X35 Болт	60 Размеры: B, мм	— Размеры: D, мм	50 Размеры: L, мм	19 Размеры: h, мм	38 Размеры: d1, мм	54 Размеры: T, мм	11 Размеры: K, мм	- + × Выбрано максимальное количество, доступное для заказа
S1303-16-3FA Код заказа	M10X35 Болт	60 Размеры: B, мм	— Размеры: D, мм	50 Размеры: L, мм	19 Размеры: h, мм	38 Размеры: d1, мм	54 Размеры: T, мм	11 Размеры: K, мм	- + × Выбрано максимальное количество, доступное для заказа
S1303-20-3FA Код заказа	M12X35 Болт	70 Размеры: B, мм	— Размеры: D, мм	56 Размеры: L, мм	19 Размеры: h, мм	46 Размеры: d1, мм	64 Размеры: T, мм	13 Размеры: K, мм	- + × Выбрано максимальное количество, доступное для заказа
S1303-25-3FA Код заказа	M12X40 Болт	80 Размеры: B, мм	— Размеры: D, мм	64 Размеры: L, мм	24 Размеры: h, мм	55 Размеры: d1, мм	72 Размеры: T, мм	13 Размеры: K, мм	- + × Выбрано максимальное количество, доступное для заказа
S1303-32-3FA Код заказа	M16X55 Болт	90 Размеры: B, мм	— Размеры: D, мм	68 Размеры: L, мм	29 Размеры: h, мм	60 Размеры: d1, мм	80 Размеры: T, мм	17 Размеры: K, мм	- + × Выбрано максимальное количество, доступное для заказа
S1303-40-3FA Код заказа	M16X60 Болт	100 Размеры: B, мм	— Размеры: D, мм	80 Размеры: L, мм	38 Размеры: h, мм	76 Размеры: d1, мм	98 Размеры: T, мм	17 Размеры: K, мм	- + × Выбрано максимальное количество, доступное для заказа
S1303-50-3FA Код заказа	M20X75 Болт	120 Размеры: B, мм	— Размеры: D, мм	98 Размеры: L, мм	48 Размеры: h, мм	92 Размеры: d1, мм	118 Размеры: T, мм	21 Размеры: K, мм	- + × Выбрано максимальное количество, доступное для заказа
S1303-65-3FA Код заказа	M24X80 Болт	150 Размеры: B, мм	— Размеры: D, мм	109 Размеры: L, мм	48 Размеры: h, мм	110 Размеры: d1, мм	145 Размеры: T, мм	25 Размеры: K, мм	- + × Выбрано максимальное количество, доступное для заказа
S1303-80-3FA Код заказа	M30X90 Болт	180 Размеры: B, мм	— Размеры: D, мм	135 Размеры: L, мм	59 Размеры: h, мм	135 Размеры: d1, мм	175 Размеры: T, мм	32 Размеры: K, мм	- + × Выбрано максимальное количество, доступное для заказа
S1303-100-3FA Код заказа	M24X100 Болт	— Размеры: B, мм	245 Размеры: D, мм	150 Размеры: L, мм	69 Размеры: h, мм	168 Размеры: d1, мм	200 Размеры: T, мм	25 Размеры: K, мм	- + × Выбрано максимальное количество, доступное для заказа
S1303-125-3FA Код заказа	M30X110 Болт	— Размеры: B, мм	300 Размеры: D, мм	190 Размеры: L, мм	79 Размеры: h, мм	205 Размеры: d1, мм	245 Размеры: T, мм	32 Размеры: K, мм	- + × Выбрано максимальное количество, доступное для заказа
S1303-150-3FA Код заказа	M36X130 Болт	— Размеры: B, мм	355 Размеры: D, мм	200 Размеры: L, мм	88 Размеры: h, мм	245 Размеры: d1, мм	290 Размеры: T, мм	38 Размеры: K, мм	- + × Выбрано максимальное количество, доступное для заказа

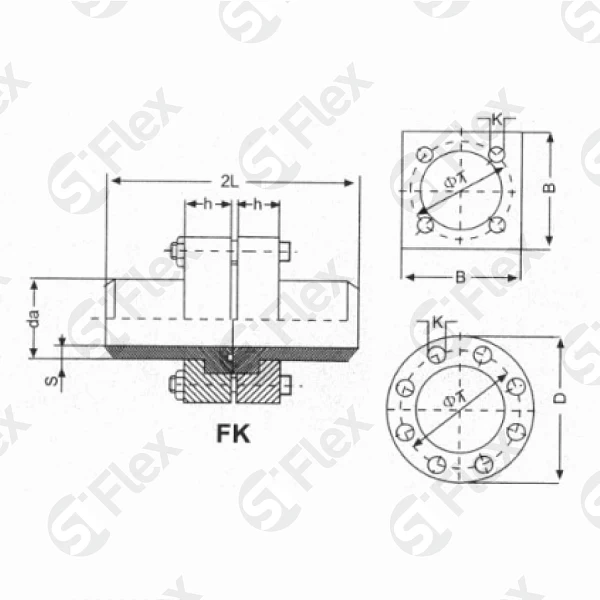

S1303-10-3FK Код заказа	M10X55 Болт	50 Размеры: B, мм	— Размеры: D, мм	43 Размеры: L, мм	19 Размеры: h, мм	28 Размеры: d1, мм	44 Размеры: T, мм	11 Размеры: K, мм	- + × Выбрано максимальное количество, доступное для заказа
S1303-12-3FK Код заказа	M10X55 Болт	60 Размеры: B, мм	— Размеры: D, мм	50 Размеры: L, мм	19 Размеры: h, мм	38 Размеры: d1, мм	54 Размеры: T, мм	11 Размеры: K, мм	- + × Выбрано максимальное количество, доступное для заказа
S1303-16-3FK Код заказа	M10X55 Болт	60 Размеры: B, мм	— Размеры: D, мм	50 Размеры: L, мм	19 Размеры: h, мм	38 Размеры: d1, мм	54 Размеры: T, мм	11 Размеры: K, мм	- + × Выбрано максимальное количество, доступное для заказа
S1303-20-3FK Код заказа	M12X55 Болт	70 Размеры: B, мм	— Размеры: D, мм	56 Размеры: L, мм	19 Размеры: h, мм	46 Размеры: d1, мм	64 Размеры: T, мм	13 Размеры: K, мм	- + × Выбрано максимальное количество, доступное для заказа
S1303-25-3FK Код заказа	M12X65 Болт	80 Размеры: B, мм	— Размеры: D, мм	64 Размеры: L, мм	24 Размеры: h, мм	55 Размеры: d1, мм	72 Размеры: T, мм	13 Размеры: K, мм	- + × Выбрано максимальное количество, доступное для заказа
S1303-32-3FK Код заказа	M16X80 Болт	90 Размеры: B, мм	— Размеры: D, мм	68 Размеры: L, мм	29 Размеры: h, мм	60 Размеры: d1, мм	80 Размеры: T, мм	17 Размеры: K, мм	- + × Выбрано максимальное количество, доступное для заказа
S1303-40-3FK Код заказа	M16X100 Болт	100 Размеры: B, мм	— Размеры: D, мм	80 Размеры: L, мм	38 Размеры: h, мм	76 Размеры: d1, мм	98 Размеры: T, мм	17 Размеры: K, мм	- + × Выбрано максимальное количество, доступное для заказа
S1303-50-3FK Код заказа	M20X120 Болт	120 Размеры: B, мм	— Размеры: D, мм	98 Размеры: L, мм	48 Размеры: h, мм	92 Размеры: d1, мм	118 Размеры: T, мм	21 Размеры: K, мм	- + × Выбрано максимальное количество, доступное для заказа
S1303-65-3FK Код заказа	M24X130 Болт	150 Размеры: B, мм	— Размеры: D, мм	109 Размеры: L, мм	48 Размеры: h, мм	110 Размеры: d1, мм	145 Размеры: T, мм	25 Размеры: K, мм	- + × Выбрано максимальное количество, доступное для заказа
S1303-80-3FK Код заказа	M30X150 Болт	180 Размеры: B, мм	— Размеры: D, мм	135 Размеры: L, мм	59 Размеры: h, мм	135 Размеры: d1, мм	175 Размеры: T, мм	32 Размеры: K, мм	- + × Выбрано максимальное количество, доступное для заказа
S1303-100-3FK Код заказа	M24X170 Болт	— Размеры: B, мм	245 Размеры: D, мм	150 Размеры: L, мм	69 Размеры: h, мм	168 Размеры: d1, мм	200 Размеры: T, мм	25 Размеры: K, мм	- + × Выбрано максимальное количество, доступное для заказа
S1303-125-3FK Код заказа	M30X200 Болт	— Размеры: B, мм	300 Размеры: D, мм	190 Размеры: L, мм	79 Размеры: h, мм	205 Размеры: d1, мм	245 Размеры: T, мм	32 Размеры: K, мм	- + × Выбрано максимальное количество, доступное для заказа
S1303-150-3FK Код заказа	M36X220 Болт	— Размеры: B, мм	355 Размеры: D, мм	200 Размеры: L, мм	88 Размеры: h, мм	245 Размеры: d1, мм	290 Размеры: T, мм	38 Размеры: K, мм	- + × Выбрано максимальное количество, доступное для заказа
