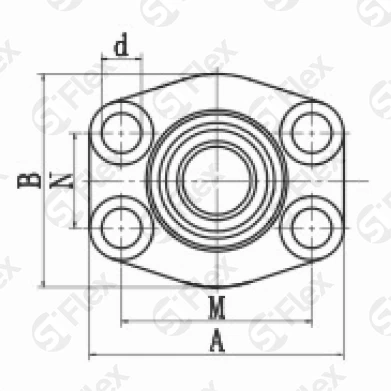

Прямой, Фланец SFL—DKO-L/S 24°, укороченный, проходной (ш-ф)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка
Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

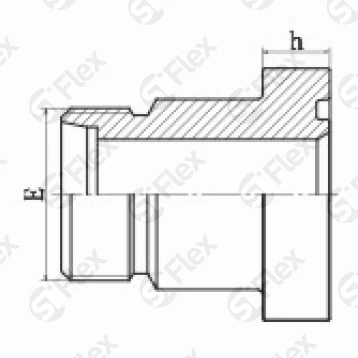

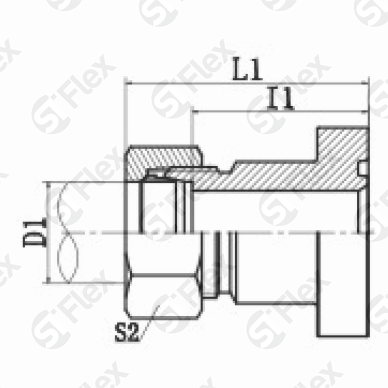

| Код заказа | Размер фланца | Резьба | Наружный диаметр трубки | Размеры | Количество | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Е | D1 | B, мм | A, мм | I1, мм | L1, мм | S2, мм | d, мм | h, мм | M, мм | N, мм | штук | ||
| S1201L-22-08W Код заказа | 1/2" Размер фланца | M22x1.5 Резьба: Е | 15 Наружный диаметр трубки: D1 | 46 Размеры: B, мм | 54 Размеры: A, мм | 40 Размеры: I1, мм | 55 Размеры: L1, мм | 27 Размеры: S2, мм | 9 Размеры: d, мм | 16 Размеры: h, мм | 38 Размеры: M, мм | 18 Размеры: N, мм |
|
| S1201L-30-12W Код заказа | 3/4" Размер фланца | M30x2.0 Резьба: Е | 22 Наружный диаметр трубки: D1 | 52 Размеры: B, мм | 65 Размеры: A, мм | 45 Размеры: I1, мм | 61 Размеры: L1, мм | 36 Размеры: S2, мм | 11 Размеры: d, мм | 18 Размеры: h, мм | 48 Размеры: M, мм | 22 Размеры: N, мм |
|
| S1201L-36-16W Код заказа | 1" Размер фланца | M36x2.0 Резьба: Е | 28 Наружный диаметр трубки: D1 | 59 Размеры: B, мм | 70 Размеры: A, мм | 53 Размеры: I1, мм | 69 Размеры: L1, мм | 41 Размеры: S2, мм | 11 Размеры: d, мм | 18 Размеры: h, мм | 52 Размеры: M, мм | 26 Размеры: N, мм |
|
| S1201L-45-20W Код заказа | 1-1/4" Размер фланца | M45x2.0 Резьба: Е | 35 Наружный диаметр трубки: D1 | 73 Размеры: B, мм | 79 Размеры: A, мм | 50 Размеры: I1, мм | 71 Размеры: L1, мм | 50 Размеры: S2, мм | 11 Размеры: d, мм | 21 Размеры: h, мм | 59 Размеры: M, мм | 30 Размеры: N, мм |
|
| S1201L-52-24W Код заказа | 1-1/2" Размер фланца | M52x2.0 Резьба: Е | 42 Наружный диаметр трубки: D1 | 83 Размеры: B, мм | 94 Размеры: A, мм | 59 Размеры: I1, мм | 82 Размеры: L1, мм | 60 Размеры: S2, мм | 14 Размеры: d, мм | 25 Размеры: h, мм | 70 Размеры: M, мм | 36 Размеры: N, мм |
|
| S1201S-24-08W Код заказа | 1/2" Размер фланца | M24x1.5 Резьба: Е | 16 Наружный диаметр трубки: D1 | 46 Размеры: B, мм | 54 Размеры: A, мм | 39 Размеры: I1, мм | 57 Размеры: L1, мм | 30 Размеры: S2, мм | 9 Размеры: d, мм | 16 Размеры: h, мм | 38 Размеры: M, мм | 18 Размеры: N, мм |
|
| S1201S-30-12W Код заказа | 3/4" Размер фланца | M30x2.0 Резьба: Е | 20 Наружный диаметр трубки: D1 | 52 Размеры: B, мм | 65 Размеры: A, мм | 42 Размеры: I1, мм | 63 Размеры: L1, мм | 36 Размеры: S2, мм | 11 Размеры: d, мм | 18 Размеры: h, мм | 48 Размеры: M, мм | 22 Размеры: N, мм |
|
| S1201S-36-16W Код заказа | 1" Размер фланца | M36x2.0 Резьба: Е | 25 Наружный диаметр трубки: D1 | 59 Размеры: B, мм | 70 Размеры: A, мм | 48 Размеры: I1, мм | 72 Размеры: L1, мм | 46 Размеры: S2, мм | 11 Размеры: d, мм | 18 Размеры: h, мм | 52 Размеры: M, мм | 26 Размеры: N, мм |
|
| S1201S-42-20W Код заказа | 1-1/4" Размер фланца | M42x2.0 Резьба: Е | 30 Наружный диаметр трубки: D1 | 73 Размеры: B, мм | 79 Размеры: A, мм | 50 Размеры: I1, мм | 76 Размеры: L1, мм | 50 Размеры: S2, мм | 11 Размеры: d, мм | 21 Размеры: h, мм | 59 Размеры: M, мм | 30 Размеры: N, мм |
|
| S1201S-52-24W Код заказа | 1-1/2" Размер фланца | M52x2.0 Резьба: Е | 38 Наружный диаметр трубки: D1 | 83 Размеры: B, мм | 94 Размеры: A, мм | 54 Размеры: I1, мм | 85 Размеры: L1, мм | 60 Размеры: S2, мм | 14 Размеры: d, мм | 25 Размеры: h, мм | 70 Размеры: M, мм | 36 Размеры: N, мм |
|
