Прямой, Фланец SFS—DKO-L/S 24°, укороченный, проходной (ш-ф)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка
Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

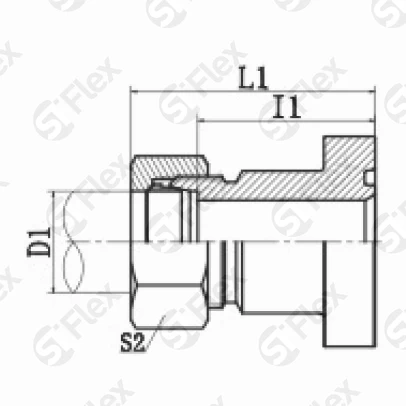

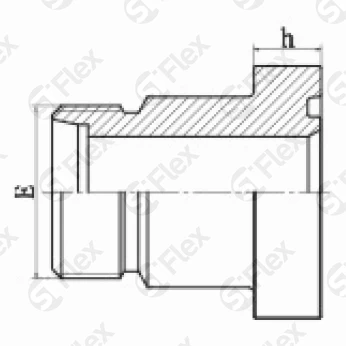

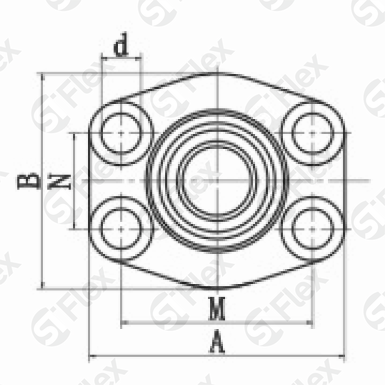

| Код заказа | Размер фланца | Резьба | Наружный диаметр трубки | Размеры | Количество | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Е | D1 | B, мм | A, мм | I1, мм | L1, мм | S2, мм | d, мм | h, мм | M, мм | N, мм | штук | ||
| S1202S-24-08W Код заказа | 1/2" Размер фланца | M24x1.5 Резьба: Е | 16 Наружный диаметр трубки: D1 | 49 Размеры: B, мм | 56 Размеры: A, мм | 39 Размеры: I1, мм | 57 Размеры: L1, мм | 30 Размеры: S2, мм | 9 Размеры: d, мм | 61 Размеры: h, мм | 41 Размеры: M, мм | 18 Размеры: N, мм |
|
| S1202S-30-12W Код заказа | 3/4" Размер фланца | M30x2.0 Резьба: Е | 20 Наружный диаметр трубки: D1 | 62 Размеры: B, мм | 71 Размеры: A, мм | 42 Размеры: I1, мм | 63 Размеры: L1, мм | 36 Размеры: S2, мм | 11 Размеры: d, мм | 19 Размеры: h, мм | 51 Размеры: M, мм | 24 Размеры: N, мм |
|
| S1202S-36-16W Код заказа | 1" Размер фланца | M36x2.0 Резьба: Е | 25 Наружный диаметр трубки: D1 | 71 Размеры: B, мм | 81 Размеры: A, мм | 48 Размеры: I1, мм | 72 Размеры: L1, мм | 46 Размеры: S2, мм | 13 Размеры: d, мм | 21 Размеры: h, мм | 57 Размеры: M, мм | 28 Размеры: N, мм |
|
| S1202S-42-20W Код заказа | 1-1/4" Размер фланца | M42x2.0 Резьба: Е | 30 Наружный диаметр трубки: D1 | 79 Размеры: B, мм | 95 Размеры: A, мм | 55 Размеры: I1, мм | 81 Размеры: L1, мм | 50 Размеры: S2, мм | 15 Размеры: d, мм | 24 Размеры: h, мм | 67 Размеры: M, мм | 32 Размеры: N, мм |
|
| S1202S-52-24W Код заказа | 1-1/2" Размер фланца | M52x2.0 Резьба: Е | 38 Наружный диаметр трубки: D1 | 97 Размеры: B, мм | 113 Размеры: A, мм | 56 Размеры: I1, мм | 87 Размеры: L1, мм | 60 Размеры: S2, мм | 17 Размеры: d, мм | 27 Размеры: h, мм | 79 Размеры: M, мм | 37 Размеры: N, мм |
|
