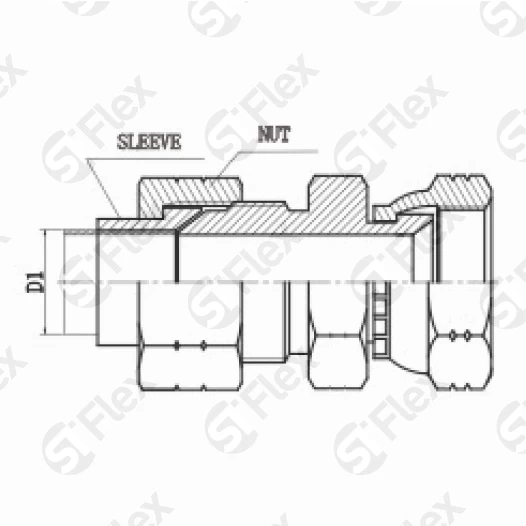

Прямой, JIC 74°, гайка обжимная, проходной (ш-г)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка
Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

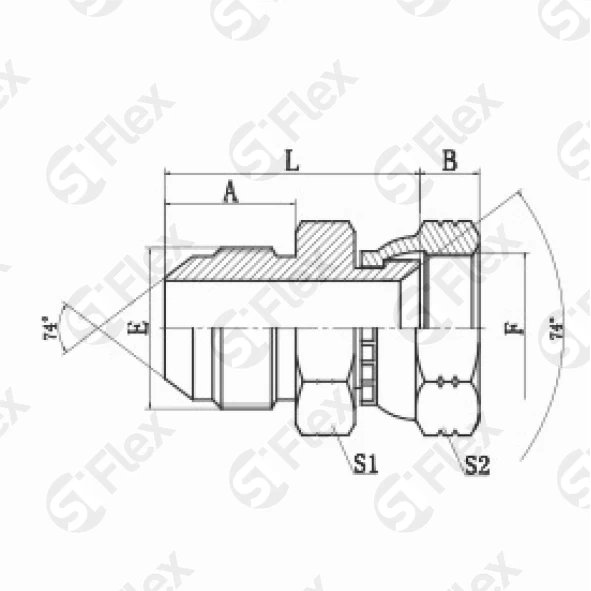

| Код заказа | Резьба | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | S2, мм | штук | |
| S0906-04 Код заказа | 7/16x20UN Резьба: Е | 7/16x20UN Резьба: F | 9 Размеры: B, мм | 14 Размеры: A, мм | 28 Размеры: L, мм | 12 Размеры: S1, мм | 15 Размеры: S2, мм | |
| S0906-04-05 Код заказа | 7/16x20UN Резьба: Е | 1/2x20UN Резьба: F | 10 Размеры: B, мм | 14 Размеры: A, мм | 29 Размеры: L, мм | 12 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0906-04-06 Код заказа | 7/16x20UN Резьба: Е | 9/16x18UN Резьба: F | 11 Размеры: B, мм | 14 Размеры: A, мм | 29 Размеры: L, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0906-04-08 Код заказа | 7/16x20UN Резьба: Е | 3/4x16UN Резьба: F | 11 Размеры: B, мм | 14 Размеры: A, мм | 31 Размеры: L, мм | 19 Размеры: S1, мм | 24 Размеры: S2, мм | |
| S0906-05 Код заказа | 1/2x20UN Резьба: Е | 1/2x20UN Резьба: F | 10 Размеры: B, мм | 14 Размеры: A, мм | 29 Размеры: L, мм | 14 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0906-05-06 Код заказа | 1/2x20UN Резьба: Е | 9/16x18UN Резьба: F | 11 Размеры: B, мм | 14 Размеры: A, мм | 29 Размеры: L, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0906-05-08 Код заказа | 1/2x20UN Резьба: Е | 3/4x16UN Резьба: F | 11 Размеры: B, мм | 14 Размеры: A, мм | 31 Размеры: L, мм | 19 Размеры: S1, мм | 24 Размеры: S2, мм | |
| S0906-06 Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | 11 Размеры: B, мм | 14 Размеры: A, мм | 29 Размеры: L, мм | 17 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0906-06-08 Код заказа | 9/16x18UN Резьба: Е | 3/4x16UN Резьба: F | 11 Размеры: B, мм | 14 Размеры: A, мм | 31 Размеры: L, мм | 19 Размеры: S1, мм | 24 Размеры: S2, мм | |
| S0906-06-10 Код заказа | 9/16x18UN Резьба: Е | 7/8x14UN Резьба: F | 13 Размеры: B, мм | 14 Размеры: A, мм | 34 Размеры: L, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0906-08 Код заказа | 3/4x16UN Резьба: Е | 3/4x16UN Резьба: F | 11 Размеры: B, мм | 17 Размеры: A, мм | 36 Размеры: L, мм | 22 Размеры: S1, мм | 24 Размеры: S2, мм | |
| S0906-08-06 Код заказа | 3/4x16UN Резьба: Е | 9/16x18UN Резьба: F | 11 Размеры: B, мм | 17 Размеры: A, мм | 34 Размеры: L, мм | 22 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0906-08-10 Код заказа | 3/4x16UN Резьба: Е | 7/8x14UN Резьба: F | 13 Размеры: B, мм | 17 Размеры: A, мм | 37 Размеры: L, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0906-08-12 Код заказа | 3/4x16UN Резьба: Е | 1-1/16x12UN Резьба: F | 15 Размеры: B, мм | 17 Размеры: A, мм | 40 Размеры: L, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм | |
| S0906-10 Код заказа | 7/8x14UN Резьба: Е | 7/8x14UN Резьба: F | 13 Размеры: B, мм | 19 Размеры: A, мм | 39 Размеры: L, мм | 24 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0906-10-08 Код заказа | 7/8x14UN Резьба: Е | 3/4x16UN Резьба: F | 11 Размеры: B, мм | 19 Размеры: A, мм | 38 Размеры: L, мм | 24 Размеры: S1, мм | 24 Размеры: S2, мм | |
| S0906-10-12 Код заказа | 7/8x14UN Резьба: Е | 1-1/16x12UN Резьба: F | 15 Размеры: B, мм | 19 Размеры: A, мм | 42 Размеры: L, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм | |
| S0906-12 Код заказа | 1-1/16x12UN Резьба: Е | 1-1/16x12UN Резьба: F | 15 Размеры: B, мм | 22 Размеры: A, мм | 45 Размеры: L, мм | 30 Размеры: S1, мм | 32 Размеры: S2, мм | |
| S0906-12-10 Код заказа | 1-1/16x12UN Резьба: Е | 7/8x14UN Резьба: F | 13 Размеры: B, мм | 22 Размеры: A, мм | 44 Размеры: L, мм | 30 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0906-12-16 Код заказа | 1-1/16x12UN Резьба: Е | 1-5/16x12UN Резьба: F | 16 Размеры: B, мм | 22 Размеры: A, мм | 46 Размеры: L, мм | 36 Размеры: S1, мм | 41 Размеры: S2, мм | |
| S0906-16 Код заказа | 1-5/16x12UN Резьба: Е | 1-5/16x12UN Резьба: F | 16 Размеры: B, мм | 23 Размеры: A, мм | 47 Размеры: L, мм | 36 Размеры: S1, мм | 41 Размеры: S2, мм | |
| S0906-16-20 Код заказа | 1-5/16x12UN Резьба: Е | 1-5/8x12UN Резьба: F | 17 Размеры: B, мм | 23 Размеры: A, мм | 53 Размеры: L, мм | 41 Размеры: S1, мм | 50 Размеры: S2, мм | |
| S0906-20 Код заказа | 1-5/8x12UN Резьба: Е | 1-5/8x12UN Резьба: F | 17 Размеры: B, мм | 24 Размеры: A, мм | 55 Размеры: L, мм | 46 Размеры: S1, мм | 50 Размеры: S2, мм | |
| S0906-20-24 Код заказа | 1-5/8x12UN Резьба: Е | 1-7/8x12UN Резьба: F | 20 Размеры: B, мм | 24 Размеры: A, мм | 56 Размеры: L, мм | 46 Размеры: S1, мм | 55 Размеры: S2, мм | |
| S0906-24 Код заказа | 1-7/8x12UN Резьба: Е | 1-7/8x12UN Резьба: F | 20 Размеры: B, мм | 28 Размеры: A, мм | 61 Размеры: L, мм | 50 Размеры: S1, мм | 55 Размеры: S2, мм | |
| S0906-24-32 Код заказа | 1-7/8x12UN Резьба: Е | 2-1/2x12UN Резьба: F | 25 Размеры: B, мм | 28 Размеры: A, мм | 63 Размеры: L, мм | 65 Размеры: S1, мм | 75 Размеры: S2, мм | |
| S0906-32 Код заказа | 2-1/2x12UN Резьба: Е | 2-1/2x12UN Резьба: F | 25 Размеры: B, мм | 34 Размеры: A, мм | 70 Размеры: L, мм | 65 Размеры: S1, мм | 75 Размеры: S2, мм | |
| S0909-04-06S Код заказа | 7/16x20UN Резьба: Е | 9/16x18UN Резьба: F | 10 Размеры: B, мм | 14 Размеры: A, мм | 26 Размеры: L, мм | 19 Размеры: S1, мм | — Размеры: S2, мм | |
| S0909-04-08S Код заказа | 7/16x20UN Резьба: Е | 3/4x16UN Резьба: F | 11 Размеры: B, мм | 14 Размеры: A, мм | 26 Размеры: L, мм | 24 Размеры: S1, мм | — Размеры: S2, мм | |
| S0909-04-10S Код заказа | 7/16x20UN Резьба: Е | 7/8x14UN Резьба: F | 13 Размеры: B, мм | 14 Размеры: A, мм | 28 Размеры: L, мм | 27 Размеры: S1, мм | — Размеры: S2, мм | |
| S0909-04-12S Код заказа | 7/16x20UN Резьба: Е | 1-1/16x12UN Резьба: F | 15 Размеры: B, мм | 14 Размеры: A, мм | 30 Размеры: L, мм | 32 Размеры: S1, мм | — Размеры: S2, мм | |
| S0909-04-14S Код заказа | 7/16x20UN Резьба: Е | 1-3/16x12UN Резьба: F | 15 Размеры: B, мм | 14 Размеры: A, мм | 33 Размеры: L, мм | 36 Размеры: S1, мм | — Размеры: S2, мм | |
| S0909-05-08S Код заказа | 1/2x20UN Резьба: Е | 3/4x16UN Резьба: F | 11 Размеры: B, мм | 14 Размеры: A, мм | 26 Размеры: L, мм | 24 Размеры: S1, мм | — Размеры: S2, мм | |
| S0909-05-10S Код заказа | 1/2x20UN Резьба: Е | 7/8x14UN Резьба: F | 13 Размеры: B, мм | 14 Размеры: A, мм | 28 Размеры: L, мм | 27 Размеры: S1, мм | — Размеры: S2, мм | |
| S0909-05-12S Код заказа | 1/2x20UN Резьба: Е | 1-1/16x12UN Резьба: F | 15 Размеры: B, мм | 14 Размеры: A, мм | 30 Размеры: L, мм | 32 Размеры: S1, мм | — Размеры: S2, мм | |
| S0909-06-08S Код заказа | 9/16x18UN Резьба: Е | 3/4x16UN Резьба: F | 11 Размеры: B, мм | 14 Размеры: A, мм | 26 Размеры: L, мм | 24 Размеры: S1, мм | — Размеры: S2, мм | |
| S0909-06-10S Код заказа | 9/16x18UN Резьба: Е | 7/8x14UN Резьба: F | 13 Размеры: B, мм | 14 Размеры: A, мм | 28 Размеры: L, мм | 27 Размеры: S1, мм | — Размеры: S2, мм | |
| S0909-06-12S Код заказа | 9/16x18UN Резьба: Е | 1-1/16x12UN Резьба: F | 15 Размеры: B, мм | 14 Размеры: A, мм | 30 Размеры: L, мм | 32 Размеры: S1, мм | — Размеры: S2, мм | |
| S0909-06-14S Код заказа | 9/16x18UN Резьба: Е | 1-3/16x12UN Резьба: F | 15 Размеры: B, мм | 14 Размеры: A, мм | 33 Размеры: L, мм | 36 Размеры: S1, мм | — Размеры: S2, мм | |
| S0909-06-16S Код заказа | 9/16x18UN Резьба: Е | 1-5/16x12UN Резьба: F | 16 Размеры: B, мм | 14 Размеры: A, мм | 33 Размеры: L, мм | 38 Размеры: S1, мм | — Размеры: S2, мм | |
| S0909-08-12S Код заказа | 3/4x16UN Резьба: Е | 1-1/16x12UN Резьба: F | 15 Размеры: B, мм | 17 Размеры: A, мм | 33 Размеры: L, мм | 32 Размеры: S1, мм | — Размеры: S2, мм | |
| S0909-08-14S Код заказа | 3/4x16UN Резьба: Е | 1-3/16x12UN Резьба: F | 15 Размеры: B, мм | 17 Размеры: A, мм | 35 Размеры: L, мм | 36 Размеры: S1, мм | — Размеры: S2, мм | |
| S0909-08-16S Код заказа | 3/4x16UN Резьба: Е | 1-5/16x12UN Резьба: F | 16 Размеры: B, мм | 17 Размеры: A, мм | 36 Размеры: L, мм | 38 Размеры: S1, мм | — Размеры: S2, мм | |
| S0909-08-20S Код заказа | 3/4x16UN Резьба: Е | 1-5/8x12UN Резьба: F | 17 Размеры: B, мм | 17 Размеры: A, мм | 36 Размеры: L, мм | 50 Размеры: S1, мм | — Размеры: S2, мм | |
| S0909-10-16S Код заказа | 7/8x14UN Резьба: Е | 1-5/16x12UN Резьба: F | 16 Размеры: B, мм | 19 Размеры: A, мм | 38 Размеры: L, мм | 38 Размеры: S1, мм | — Размеры: S2, мм | |
| S0909-10-20S Код заказа | 7/8x14UN Резьба: Е | 1-5/8x12UN Резьба: F | 17 Размеры: B, мм | 19 Размеры: A, мм | 38 Размеры: L, мм | 50 Размеры: S1, мм | — Размеры: S2, мм | |
| S0909-10-24S Код заказа | 7/8x14UN Резьба: Е | 1-7/8x12UN Резьба: F | 20 Размеры: B, мм | 19 Размеры: A, мм | 42 Размеры: L, мм | 60 Размеры: S1, мм | — Размеры: S2, мм | |
| S0909-12-16S Код заказа | 1-1/16x12UN Резьба: Е | 1-5/16x12UN Резьба: F | 16 Размеры: B, мм | 22 Размеры: A, мм | 40 Размеры: L, мм | 38 Размеры: S1, мм | — Размеры: S2, мм | |
| S0909-12-20S Код заказа | 1-1/16x12UN Резьба: Е | 1-5/8x12UN Резьба: F | 17 Размеры: B, мм | 22 Размеры: A, мм | 41 Размеры: L, мм | 50 Размеры: S1, мм | — Размеры: S2, мм | |
| S0909-12-24S Код заказа | 1-1/16x12UN Резьба: Е | 1-7/8x12UN Резьба: F | 20 Размеры: B, мм | 22 Размеры: A, мм | 42 Размеры: L, мм | 60 Размеры: S1, мм | — Размеры: S2, мм | |
| S0909-16-20S Код заказа | 1-5/16x12UN Резьба: Е | 1-5/8x12UN Резьба: F | 17 Размеры: B, мм | 23 Размеры: A, мм | 42 Размеры: L, мм | 50 Размеры: S1, мм | — Размеры: S2, мм | |
| S0909-16-24S Код заказа | 1-5/16x12UN Резьба: Е | 1-7/8x12UN Резьба: F | 20 Размеры: B, мм | 23 Размеры: A, мм | 43 Размеры: L, мм | 60 Размеры: S1, мм | — Размеры: S2, мм | |
| S0909-16-32S Код заказа | 1-5/16x12UN Резьба: Е | 2-1/2x12UN Резьба: F | 29 Размеры: B, мм | 23 Размеры: A, мм | 49 Размеры: L, мм | 75 Размеры: S1, мм | — Размеры: S2, мм | |
| S0909-20-24S Код заказа | 1-5/8x12UN Резьба: Е | 1-7/8x12UN Резьба: F | 20 Размеры: B, мм | 24 Размеры: A, мм | 44 Размеры: L, мм | 60 Размеры: S1, мм | — Размеры: S2, мм | |
| S0909-20-32S Код заказа | 1-5/8x12UN Резьба: Е | 2-1/2x12UN Резьба: F | 29 Размеры: B, мм | 24 Размеры: A, мм | 50 Размеры: L, мм | 75 Размеры: S1, мм | — Размеры: S2, мм | |
