Прямой, JIC 74°, проходной (ш-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка
Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

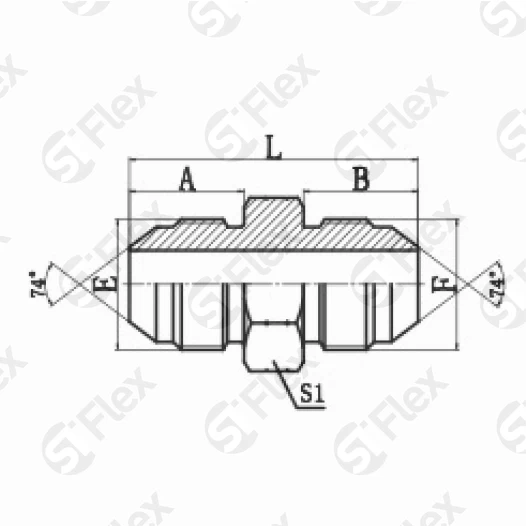

| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | штук | |
| S0901-02 Код заказа | 5/16x24UN Резьба: Е | 5/16x24UN Резьба: F | 11 Размеры: B, мм | 11 Размеры: A, мм | 29 Размеры: L, мм | 12 Размеры: S1, мм | |
| S0901-02-03 Код заказа | 5/16x24UN Резьба: Е | 3/8x24UN Резьба: F | 12 Размеры: B, мм | 11 Размеры: A, мм | 30 Размеры: L, мм | 12 Размеры: S1, мм | |
| S0901-03 Код заказа | 3/8x24UN Резьба: Е | 3/8x24UN Резьба: F | 12 Размеры: B, мм | 12 Размеры: A, мм | 31 Размеры: L, мм | 12 Размеры: S1, мм | |
| S0901-04 Код заказа | 7/16x20UN Резьба: Е | 7/16x20UN Резьба: F | 14 Размеры: B, мм | 14 Размеры: A, мм | 34 Размеры: L, мм | 12 Размеры: S1, мм | |
| S0901-04-05 Код заказа | 7/16x20UN Резьба: Е | 1/2x20UN Резьба: F | 14 Размеры: B, мм | 14 Размеры: A, мм | 34 Размеры: L, мм | 14 Размеры: S1, мм | |
| S0901-04-06 Код заказа | 7/16x20UN Резьба: Е | 9/16x18UN Резьба: F | 14 Размеры: B, мм | 14 Размеры: A, мм | 34 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0901-04-08 Код заказа | 7/16x20UN Резьба: Е | 3/4x16UN Резьба: F | 17 Размеры: B, мм | 14 Размеры: A, мм | 39 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0901-05 Код заказа | 1/2x20UN Резьба: Е | 1/2x20UN Резьба: F | 14 Размеры: B, мм | 14 Размеры: A, мм | 34 Размеры: L, мм | 14 Размеры: S1, мм | |
| S0901-05-06 Код заказа | 1/2x20UN Резьба: Е | 9/16x18UN Резьба: F | 14 Размеры: B, мм | 14 Размеры: A, мм | 34 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0901-05-08 Код заказа | 1/2x20UN Резьба: Е | 3/4x16UN Резьба: F | 17 Размеры: B, мм | 14 Размеры: A, мм | 39 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0901-05-10 Код заказа | 1/2x20UN Резьба: Е | 7/8x14UN Резьба: F | 19 Размеры: B, мм | 14 Размеры: A, мм | 41 Размеры: L, мм | 24 Размеры: S1, мм | |
| S0901-06 Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | 14 Размеры: B, мм | 14 Размеры: A, мм | 34 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0901-06-08 Код заказа | 9/16x18UN Резьба: Е | 3/4x16UN Резьба: F | 17 Размеры: B, мм | 14 Размеры: A, мм | 39 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0901-06-10 Код заказа | 9/16x18UN Резьба: Е | 7/8x14UN Резьба: F | 19 Размеры: B, мм | 14 Размеры: A, мм | 42 Размеры: L, мм | 24 Размеры: S1, мм | |
| S0901-06-12 Код заказа | 9/16x18UN Резьба: Е | 1-1/16x12UN Резьба: F | 22 Размеры: B, мм | 14 Размеры: A, мм | 46 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0901-08 Код заказа | 3/4x16UN Резьба: Е | 3/4x16UN Резьба: F | 17 Размеры: B, мм | 17 Размеры: A, мм | 42 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0901-08-10 Код заказа | 3/4x16UN Резьба: Е | 7/8x14UN Резьба: F | 19 Размеры: B, мм | 17 Размеры: A, мм | 44 Размеры: L, мм | 24 Размеры: S1, мм | |
| S0901-08-12 Код заказа | 3/4x16UN Резьба: Е | 1-1/16x12UN Резьба: F | 22 Размеры: B, мм | 17 Размеры: A, мм | 49 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0901-08-16 Код заказа | 3/4x16UN Резьба: Е | 1-5/16x12UN Резьба: F | 23 Размеры: B, мм | 17 Размеры: A, мм | 51 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0901-10 Код заказа | 7/8x14UN Резьба: Е | 7/8x14UN Резьба: F | 19 Размеры: B, мм | 19 Размеры: A, мм | 47 Размеры: L, мм | 24 Размеры: S1, мм | |
| S0901-10-12 Код заказа | 7/8x14UN Резьба: Е | 1-1/16x12UN Резьба: F | 22 Размеры: B, мм | 19 Размеры: A, мм | 51 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0901-10-16 Код заказа | 7/8x14UN Резьба: Е | 1-5/16x12UN Резьба: F | 23 Размеры: B, мм | 19 Размеры: A, мм | 54 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0901-12 Код заказа | 1-1/16x12UN Резьба: Е | 1-1/16x12UN Резьба: F | 22 Размеры: B, мм | 22 Размеры: A, мм | 54 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0901-12-14 Код заказа | 1-1/16x12UN Резьба: Е | 1-3/16x12UN Резьба: F | 23 Размеры: B, мм | 22 Размеры: A, мм | 56 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0901-12-16 Код заказа | 1-1/16x12UN Резьба: Е | 1-5/16x12UN Резьба: F | 23 Размеры: B, мм | 22 Размеры: A, мм | 56 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0901-14 Код заказа | 1-3/16x12UN Резьба: Е | 1-3/16x12UN Резьба: F | 23 Размеры: B, мм | 23 Размеры: A, мм | 56 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0901-14-16 Код заказа | 1-3/16x12UN Резьба: Е | 1-5/16x12UN Резьба: F | 23 Размеры: B, мм | 23 Размеры: A, мм | 57 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0901-16 Код заказа | 1-5/16x12UN Резьба: Е | 1-5/16x12UN Резьба: F | 23 Размеры: B, мм | 23 Размеры: A, мм | 57 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0901-16-20 Код заказа | 1-5/16x12UN Резьба: Е | 1-5/8x12UN Резьба: F | 23 Размеры: B, мм | 23 Размеры: A, мм | 61 Размеры: L, мм | 46 Размеры: S1, мм | |
| S0901-16-24 Код заказа | 1-5/16x12UN Резьба: Е | 1-7/8x12UN Резьба: F | 23 Размеры: B, мм | 23 Размеры: A, мм | 66 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0901-20 Код заказа | 1-5/8x12UN Резьба: Е | 1-5/8x12UN Резьба: F | 24 Размеры: B, мм | 24 Размеры: A, мм | 62 Размеры: L, мм | 46 Размеры: S1, мм | |
| S0901-20-24 Код заказа | 1-5/8x12UN Резьба: Е | 1-7/8x12UN Резьба: F | 28 Размеры: B, мм | 24 Размеры: A, мм | 67 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0901-20-32 Код заказа | 1-5/8x12UN Резьба: Е | 2-1/2x12UN Резьба: F | 24 Размеры: B, мм | 24 Размеры: A, мм | 75 Размеры: L, мм | 65 Размеры: S1, мм | |
| S0901-24 Код заказа | 1-7/8x12UN Резьба: Е | 1-7/8x12UN Резьба: F | 28 Размеры: B, мм | 28 Размеры: A, мм | 70 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0901-24-32 Код заказа | 1-7/8x12UN Резьба: Е | 2-1/2x12UN Резьба: F | 34 Размеры: B, мм | 28 Размеры: A, мм | 79 Размеры: L, мм | 65 Размеры: S1, мм | |
| S0901-32 Код заказа | 2-1/2x12UN Резьба: Е | 2-1/2x12UN Резьба: F | 34 Размеры: B, мм | 34 Размеры: A, мм | 85 Размеры: L, мм | 65 Размеры: S1, мм | |
