Прямой, JIC 74°—Резьба G (BSPP), ED - уплотнение, ввертной (ш-ш.к.)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка

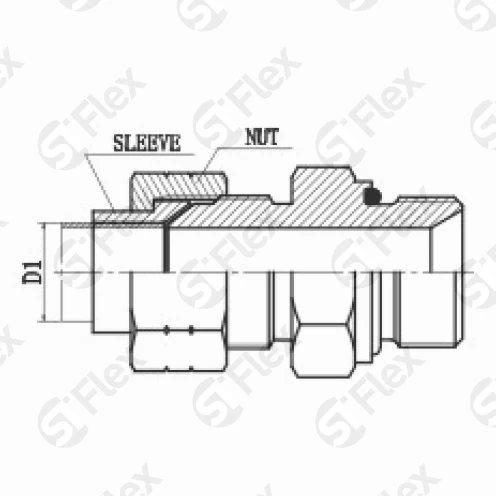

Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

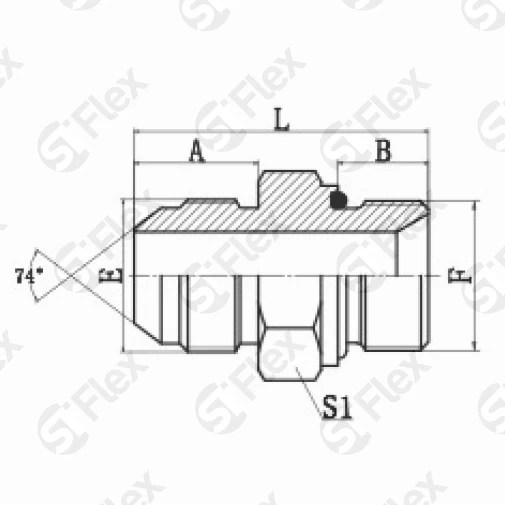

| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | штук | |
| S0962-04-02WD Код заказа | 7/16x20UN Резьба: Е | G1/8x28 Резьба: F | 8 Размеры: B, мм | 14 Размеры: A, мм | 30 Размеры: L, мм | 14 Размеры: S1, мм | |
| S0962-04WD Код заказа | 7/16x20UN Резьба: Е | G1/4x19 Резьба: F | 12 Размеры: B, мм | 14 Размеры: A, мм | 34 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0962-04-06WD Код заказа | 7/16x20UN Резьба: Е | G3/8x19 Резьба: F | 12 Размеры: B, мм | 14 Размеры: A, мм | 35 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0962-04-08WD Код заказа | 7/16x20UN Резьба: Е | G1/2x14 Резьба: F | 14 Размеры: B, мм | 14 Размеры: A, мм | 41 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0962-05-04WD Код заказа | 1/2x20UN Резьба: Е | G1/4x19 Резьба: F | 12 Размеры: B, мм | 14 Размеры: A, мм | 34 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0962-05-06W Код заказа | 1/2x20UN Резьба: Е | G3/8x19 Резьба: F | 12 Размеры: B, мм | 14 Размеры: A, мм | 35 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0962-06-02WD Код заказа | 9/16x18UN Резьба: Е | G1/8x28 Резьба: F | 8 Размеры: B, мм | 14 Размеры: A, мм | 30 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0962-06-04WD Код заказа | 9/16x18UN Резьба: Е | G1/4x19 Резьба: F | 12 Размеры: B, мм | 14 Размеры: A, мм | 34 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0962-06WD Код заказа | 9/16x18UN Резьба: Е | G3/8x19 Резьба: F | 12 Размеры: B, мм | 14 Размеры: A, мм | 35 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0962-06-08WD Код заказа | 9/16x18UN Резьба: Е | G1/2x14 Резьба: F | 14 Размеры: B, мм | 14 Размеры: A, мм | 41 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0962-08-04WD Код заказа | 3/4x16UN Резьба: Е | G1/4x19 Резьба: F | 12 Размеры: B, мм | 17 Размеры: A, мм | 37 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0962-08-06WD Код заказа | 3/4x16UN Резьба: Е | G3/8x19 Резьба: F | 12 Размеры: B, мм | 17 Размеры: A, мм | 38 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0962-08WD Код заказа | 3/4x16UN Резьба: Е | G1/2x14 Резьба: F | 14 Размеры: B, мм | 17 Размеры: A, мм | 44 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0962-10-08WD Код заказа | 7/8x14UN Резьба: Е | G1/2x14 Резьба: F | 14 Размеры: B, мм | 19 Размеры: A, мм | 47 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0962-10-12WD Код заказа | 7/8x14UN Резьба: Е | G3/4x14 Резьба: F | 16 Размеры: B, мм | 19 Размеры: A, мм | 48 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0962-12-08WD Код заказа | 1-1/16x12UN Резьба: Е | G1/2x14 Резьба: F | 14 Размеры: B, мм | 22 Размеры: A, мм | 49 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0962-12WD Код заказа | 1-1/16x12UN Резьба: Е | G3/4x14 Резьба: F | 16 Размеры: B, мм | 22 Размеры: A, мм | 50 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0962-12-16WD Код заказа | 1-1/16x12UN Резьба: Е | G1x11 Резьба: F | 18 Размеры: B, мм | 22 Размеры: A, мм | 56 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0962-16-12WD Код заказа | 1-5/16x12UN Резьба: Е | G3/4x14 Резьба: F | 16 Размеры: B, мм | 23 Размеры: A, мм | 53 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0962-16WD Код заказа | 1-5/16x12UN Резьба: Е | G1x11 Резьба: F | 18 Размеры: B, мм | 23 Размеры: A, мм | 57 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0962-16-20WD Код заказа | 1-5/16x12UN Резьба: Е | G1-1/4x11 Резьба: F | 20 Размеры: B, мм | 23 Размеры: A, мм | 61 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0962-20-16WD Код заказа | 1-5/8x12UN Резьба: Е | G1x11 Резьба: F | 18 Размеры: B, мм | 24 Размеры: A, мм | 58 Размеры: L, мм | 46 Размеры: S1, мм | |
| S0962-20WD Код заказа | 1-5/8x12UN Резьба: Е | G1-1/4x11 Резьба: F | 20 Размеры: B, мм | 24 Размеры: A, мм | 62 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0962-20-24WD Код заказа | 1-5/8x12UN Резьба: Е | G1-1/2x11 Резьба: F | 22 Размеры: B, мм | 24 Размеры: A, мм | 64 Размеры: L, мм | 55 Размеры: S1, мм | |
| S0962-24-20WD Код заказа | 1-7/8x12UN Резьба: Е | G1-1/4x11 Резьба: F | 20 Размеры: B, мм | 28 Размеры: A, мм | 66 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0962-24WD Код заказа | 1-7/8x12UN Резьба: Е | G1-1/2x11 Резьба: F | 22 Размеры: B, мм | 28 Размеры: A, мм | 68 Размеры: L, мм | 55 Размеры: S1, мм | |
