Прямой, JIC 74°—Резьба G (BSPP) внутренняя, ввертной (ш-г)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка
Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

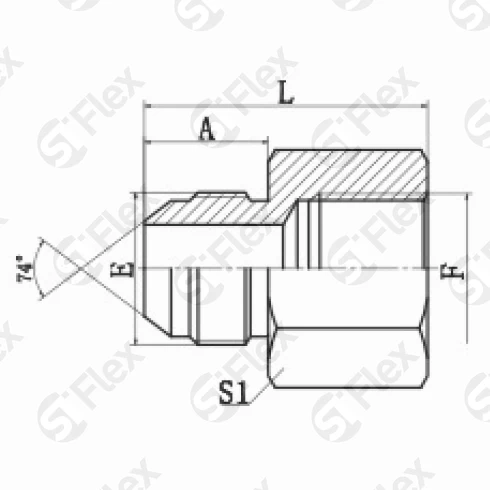

| Код заказа | Резьба | Размеры | Количество | |||
|---|---|---|---|---|---|---|
| Е | F | A, мм | L, мм | S1, мм | штук | |
| S0963-04 Код заказа | 7/16x20UN Резьба: Е | G1/4x19 Резьба: F | 14 Размеры: A, мм | 33 Размеры: L, мм | 19 Размеры: S1, мм |
|
| S0963-04-02 Код заказа | 7/16x20UN Резьба: Е | G1/8x28 Резьба: F | 14 Размеры: A, мм | 31 Размеры: L, мм | 14 Размеры: S1, мм |
|
| S0963-04-06 Код заказа | 7/16x20UN Резьба: Е | G3/8x19 Резьба: F | 14 Размеры: A, мм | 36 Размеры: L, мм | 22 Размеры: S1, мм |
|
| S0963-06 Код заказа | 9/16x18UN Резьба: Е | G3/8x19 Резьба: F | 14 Размеры: A, мм | 35 Размеры: L, мм | 22 Размеры: S1, мм |
|
| S0963-06-08 Код заказа | 9/16x18UN Резьба: Е | G1/2x14 Резьба: F | 14 Размеры: A, мм | 40 Размеры: L, мм | 27 Размеры: S1, мм |
|
| S0963-08 Код заказа | 3/4x16UN Резьба: Е | G1/2x14 Резьба: F | 17 Размеры: A, мм | 44 Размеры: L, мм | 27 Размеры: S1, мм |
|
| S0963-08-10 Код заказа | 3/4x16UN Резьба: Е | G5/8x14 Резьба: F | 17 Размеры: A, мм | 46 Размеры: L, мм | 30 Размеры: S1, мм |
|
| S0963-10-12 Код заказа | 7/8x14UN Резьба: Е | G3/4x14 Резьба: F | 19 Размеры: A, мм | 48 Размеры: L, мм | 32 Размеры: S1, мм |
|
| S0963-12 Код заказа | 1-1/16x12UN Резьба: Е | G3/4x14 Резьба: F | 22 Размеры: A, мм | 50 Размеры: L, мм | 36 Размеры: S1, мм |
|
| S0963-12-16 Код заказа | 1-1/16x12UN Резьба: Е | G1x11 Резьба: F | 22 Размеры: A, мм | 53 Размеры: L, мм | 41 Размеры: S1, мм |
|
| S0963-16 Код заказа | 1-5/16x12UN Резьба: Е | G1x11 Резьба: F | 23 Размеры: A, мм | 53 Размеры: L, мм | 41 Размеры: S1, мм |
|
| S0963-16-20 Код заказа | 1-5/16x12UN Резьба: Е | G1-1/4x11 Резьба: F | 23 Размеры: A, мм | 57 Размеры: L, мм | 50 Размеры: S1, мм |
|
| S0963-20 Код заказа | 1-5/8x12UN Резьба: Е | G1-1/4x11 Резьба: F | 24 Размеры: A, мм | 57 Размеры: L, мм | 50 Размеры: S1, мм |
|
| S0963-24 Код заказа | 1-7/8x12UN Резьба: Е | G1-1/2x11 Резьба: F | 28 Размеры: A, мм | 62 Размеры: L, мм | 55 Размеры: S1, мм |
|
| S0963-32 Код заказа | 2-1/2x12UN Резьба: Е | G2x11 Резьба: F | 34 Размеры: A, мм | 67 Размеры: L, мм | 70 Размеры: S1, мм |
|
