Прямой, JIC 74°—Резьба G (BSPP), ввертной (ш-ш.к.)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка
Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

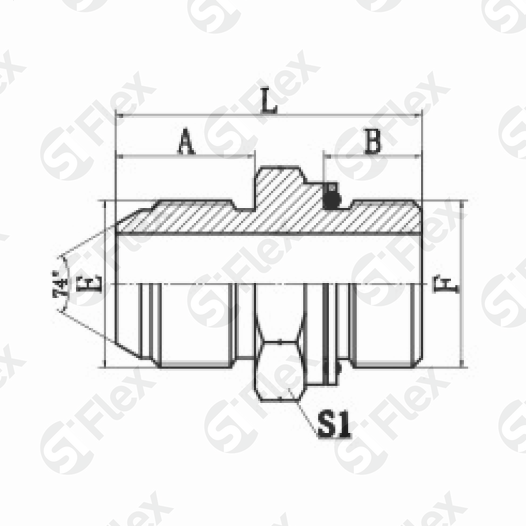

| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | штук | |
| S0956-04-02 Код заказа | 7/16x20UN Резьба: Е | G1/8x28 Резьба: F | 10 Размеры: B, мм | 14 Размеры: A, мм | 31 Размеры: L, мм | 14 Размеры: S1, мм |
|
| S0956-04 Код заказа | 7/16x20UN Резьба: Е | G1/4x19 Резьба: F | 10 Размеры: B, мм | 14 Размеры: A, мм | 33 Размеры: L, мм | 19 Размеры: S1, мм |
|
| S0956-04-06 Код заказа | 7/16x20UN Резьба: Е | G3/8x19 Резьба: F | 12 Размеры: B, мм | 14 Размеры: A, мм | 34 Размеры: L, мм | 22 Размеры: S1, мм |
|
| S0956-04-08 Код заказа | 7/16x20UN Резьба: Е | G1/2x14 Резьба: F | 14 Размеры: B, мм | 14 Размеры: A, мм | 39 Размеры: L, мм | 27 Размеры: S1, мм |
|
| S0956-05-04 Код заказа | 1/2x20UN Резьба: Е | G1/4x19 Резьба: F | 10 Размеры: B, мм | 14 Размеры: A, мм | 33 Размеры: L, мм | 19 Размеры: S1, мм |
|
| S0956-05-06 Код заказа | 1/2x20UN Резьба: Е | G3/8x19 Резьба: F | 12 Размеры: B, мм | 14 Размеры: A, мм | 36 Размеры: L, мм | 22 Размеры: S1, мм |
|
| S0956-05-08 Код заказа | 1/2x20UN Резьба: Е | G1/2x14 Резьба: F | 14 Размеры: B, мм | 14 Размеры: A, мм | 39 Размеры: L, мм | 27 Размеры: S1, мм |
|
| S0956-06-04 Код заказа | 9/16x18UN Резьба: Е | G1/4x19 Резьба: F | 11 Размеры: B, мм | 14 Размеры: A, мм | 32 Размеры: L, мм | 19 Размеры: S1, мм |
|
| S0956-06 Код заказа | 9/16x18UN Резьба: Е | G3/8x19 Резьба: F | 12 Размеры: B, мм | 14 Размеры: A, мм | 34 Размеры: L, мм | 22 Размеры: S1, мм |
|
| S0956-06-08 Код заказа | 9/16x18UN Резьба: Е | G1/2x14 Резьба: F | 14 Размеры: B, мм | 14 Размеры: A, мм | 39 Размеры: L, мм | 27 Размеры: S1, мм |
|
| S0956-08-04 Код заказа | 3/4x16UN Резьба: Е | G1/4x19 Резьба: F | 10 Размеры: B, мм | 17 Размеры: A, мм | 36 Размеры: L, мм | 22 Размеры: S1, мм |
|
| S0956-08-06 Код заказа | 3/4x16UN Резьба: Е | G3/8x19 Резьба: F | 12 Размеры: B, мм | 17 Размеры: A, мм | 37 Размеры: L, мм | 22 Размеры: S1, мм |
|
| S0956-08 Код заказа | 3/4x16UN Резьба: Е | G1/2x14 Резьба: F | 14 Размеры: B, мм | 17 Размеры: A, мм | 42 Размеры: L, мм | 27 Размеры: S1, мм |
|
| S0956-08-12 Код заказа | 3/4x16UN Резьба: Е | G3/4x14 Резьба: F | 16 Размеры: B, мм | 17 Размеры: A, мм | 44 Размеры: L, мм | 32 Размеры: S1, мм |
|
| S0956-10-06 Код заказа | 7/8x14UN Резьба: Е | G3/8x19 Резьба: F | 12 Размеры: B, мм | 19 Размеры: A, мм | 40 Размеры: L, мм | 24 Размеры: S1, мм |
|
| S0956-10-08 Код заказа | 7/8x14UN Резьба: Е | G1/2x14 Резьба: F | 14 Размеры: B, мм | 19 Размеры: A, мм | 45 Размеры: L, мм | 27 Размеры: S1, мм |
|
| S0956-10-12 Код заказа | 7/8x14UN Резьба: Е | G3/4x14 Резьба: F | 16 Размеры: B, мм | 19 Размеры: A, мм | 49 Размеры: L, мм | 32 Размеры: S1, мм |
|
| S0956-12-08 Код заказа | 1-1/16x12UN Резьба: Е | G1/2x14 Резьба: F | 14 Размеры: B, мм | 22 Размеры: A, мм | 49 Размеры: L, мм | 30 Размеры: S1, мм |
|
| S0956-12 Код заказа | 1-1/16x12UN Резьба: Е | G3/4x14 Резьба: F | 16 Размеры: B, мм | 22 Размеры: A, мм | 50 Размеры: L, мм | 32 Размеры: S1, мм |
|
| S0956-12-16 Код заказа | 1-1/16x12UN Резьба: Е | G1x11 Резьба: F | 18 Размеры: B, мм | 22 Размеры: A, мм | 54 Размеры: L, мм | 41 Размеры: S1, мм |
|
| S0956-12-20 Код заказа | 1-1/16x12UN Резьба: Е | G1-1/4x11 Резьба: F | 20 Размеры: B, мм | 22 Размеры: A, мм | 57 Размеры: L, мм | 50 Размеры: S1, мм |
|
| S0956-16-12 Код заказа | 1-5/16x12UN Резьба: Е | G3/4x14 Резьба: F | 16 Размеры: B, мм | 23 Размеры: A, мм | 53 Размеры: L, мм | 36 Размеры: S1, мм |
|
| S0956-16 Код заказа | 1-5/16x12UN Резьба: Е | G1x11 Резьба: F | 18 Размеры: B, мм | 23 Размеры: A, мм | 55 Размеры: L, мм | 41 Размеры: S1, мм |
|
| S0956-16-20 Код заказа | 1-5/16x12UN Резьба: Е | G1-1/4x11 Резьба: F | 20 Размеры: B, мм | 23 Размеры: A, мм | 58 Размеры: L, мм | 50 Размеры: S1, мм |
|
| S0956-20-16 Код заказа | 1-5/8x12UN Резьба: Е | G1x11 Резьба: F | 18 Размеры: B, мм | 24 Размеры: A, мм | 58 Размеры: L, мм | 46 Размеры: S1, мм |
|
| S0956-20 Код заказа | 1-5/8x12UN Резьба: Е | G1-1/4x11 Резьба: F | 20 Размеры: B, мм | 24 Размеры: A, мм | 60 Размеры: L, мм | 50 Размеры: S1, мм |
|
| S0956-24-16 Код заказа | 1-7/8x12UN Резьба: Е | G1x11 Резьба: F | 18 Размеры: B, мм | 28 Размеры: A, мм | 64 Размеры: L, мм | 50 Размеры: S1, мм |
|
| S0956-24-20 Код заказа | 1-7/8x12UN Резьба: Е | G1-1/4x11 Резьба: F | 20 Размеры: B, мм | 28 Размеры: A, мм | 66 Размеры: L, мм | 50 Размеры: S1, мм |
|
| S0956-24 Код заказа | 1-7/8x12UN Резьба: Е | G1-1/2x11 Резьба: F | 22 Размеры: B, мм | 28 Размеры: A, мм | 64 Размеры: L, мм | 55 Размеры: S1, мм |
|
