Прямой, JIC 74°—Резьба М (Metric), ED - уплотнение, ввертной (ш-ш.к.)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

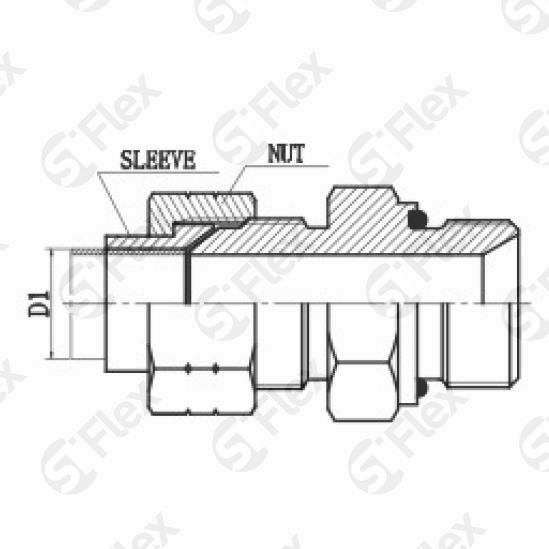

Сборка
Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

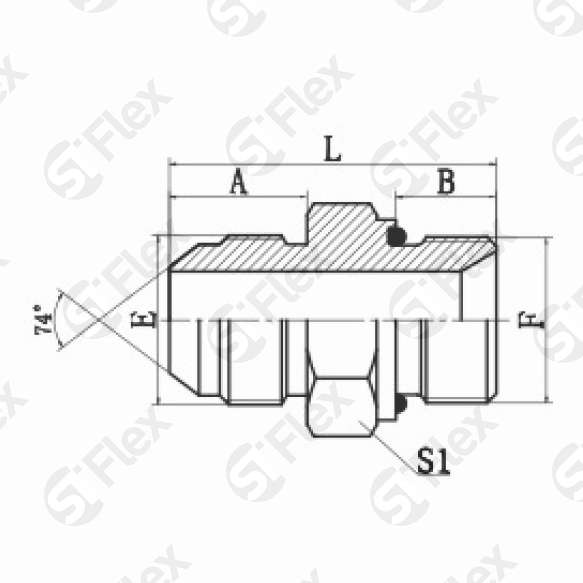

| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | штук | |
| S0967-04-10WD Код заказа | 7/16x20UN Резьба: Е | M10x1 Резьба: F | 8 Размеры: B, мм | 14 Размеры: A, мм | 30 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0967-04-12WD Код заказа | 7/16x20UN Резьба: Е | M12x1.5 Резьба: F | 12 Размеры: B, мм | 14 Размеры: A, мм | 34 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0967-05-14WD Код заказа | 1/2x20UN Резьба: Е | M14x1.5 Резьба: F | 12 Размеры: B, мм | 14 Размеры: A, мм | 34 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0967-06-14WD Код заказа | 9/16x18UN Резьба: Е | M14x1.5 Резьба: F | 12 Размеры: B, мм | 14 Размеры: A, мм | 34 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0967-06-18WD Код заказа | 9/16x18UN Резьба: Е | M18x1.5 Резьба: F | 12 Размеры: B, мм | 14 Размеры: A, мм | 37 Размеры: L, мм | 24 Размеры: S1, мм | |
| S0967-06-20WD Код заказа | 9/16x18UN Резьба: Е | M20x1.5 Резьба: F | 14 Размеры: B, мм | 14 Размеры: A, мм | 41 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0967-08-18WD Код заказа | 3/4x16UN Резьба: Е | M18x1.5 Резьба: F | 12 Размеры: B, мм | 17 Размеры: A, мм | 39 Размеры: L, мм | 24 Размеры: S1, мм | |
| S0967-08-20WD Код заказа | 3/4x16UN Резьба: Е | M20x1.5 Резьба: F | 14 Размеры: B, мм | 17 Размеры: A, мм | 43 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0967-08-22WD Код заказа | 3/4x16UN Резьба: Е | M22x1.5 Резьба: F | 14 Размеры: B, мм | 17 Размеры: A, мм | 44 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0967-10-18WD Код заказа | 7/8x14UN Резьба: Е | M18x1.5 Резьба: F | 12 Размеры: B, мм | 19 Размеры: A, мм | 42 Размеры: L, мм | 24 Размеры: S1, мм | |
| S0967-10-20WD Код заказа | 7/8x14UN Резьба: Е | M20x1.5 Резьба: F | 14 Размеры: B, мм | 19 Размеры: A, мм | 46 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0967-10-22WD Код заказа | 7/8x14UN Резьба: Е | M22x1.5 Резьба: F | 14 Размеры: B, мм | 19 Размеры: A, мм | 46 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0967-12-20WD Код заказа | 1-1/16x12UN Резьба: Е | M20x1.5 Резьба: F | 14 Размеры: B, мм | 22 Размеры: A, мм | 49 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0967-12-22WD Код заказа | 1-1/16x12UN Резьба: Е | M22x1.5 Резьба: F | 14 Размеры: B, мм | 22 Размеры: A, мм | 49 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0967-12-26WD Код заказа | 1-1/16x12UN Резьба: Е | M26x1.5 Резьба: F | 16 Размеры: B, мм | 22 Размеры: A, мм | 52 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0967-12-27WD Код заказа | 1-1/16x12UN Резьба: Е | M27x2.0 Резьба: F | 16 Размеры: B, мм | 22 Размеры: A, мм | 52 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0967-16-26WD Код заказа | 1-5/16x12UN Резьба: Е | M26x1.5 Резьба: F | 16 Размеры: B, мм | 23 Размеры: A, мм | 53 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0967-16-33WD Код заказа | 1-5/16x12UN Резьба: Е | M33x2.0 Резьба: F | 18 Размеры: B, мм | 23 Размеры: A, мм | 57 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0967-20-42WD Код заказа | 1-5/8x12UN Резьба: Е | M42x2.0 Резьба: F | 20 Размеры: B, мм | 24 Размеры: A, мм | 62 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0967-20-48WD Код заказа | 1-5/8x12UN Резьба: Е | M48x2.0 Резьба: F | 22 Размеры: B, мм | 24 Размеры: A, мм | 64 Размеры: L, мм | 55 Размеры: S1, мм | |
| S0967-24-48WD Код заказа | 1-7/8x12UN Резьба: Е | M48x2.0 Резьба: F | 22 Размеры: B, мм | 28 Размеры: A, мм | 68 Размеры: L, мм | 55 Размеры: S1, мм | |
